Фото-экскурися по Дата-Центру Селектел в Невской Дубровке — Часть I

28 июля 2011

На прошлой неделе Cеть Дата-Центров Селектел представила общественности свой новый Дата-Центра в п. Невская Дубровка Ленинградской области.

По заявлению компании, ЦОД соответствует стандарту международной классификации Uptime Institute Tier III и в ближайшее время планируется получить подтверждающий сертификат. На площадке размещены два отдельных модуля по 1,5 тыс. кв. м. с общей мощность 5 МВт.

Сегодня мы остановимся на первом модуле запущенном в коммерческую эксплуатацию и расскажем, что он из себя представляет.

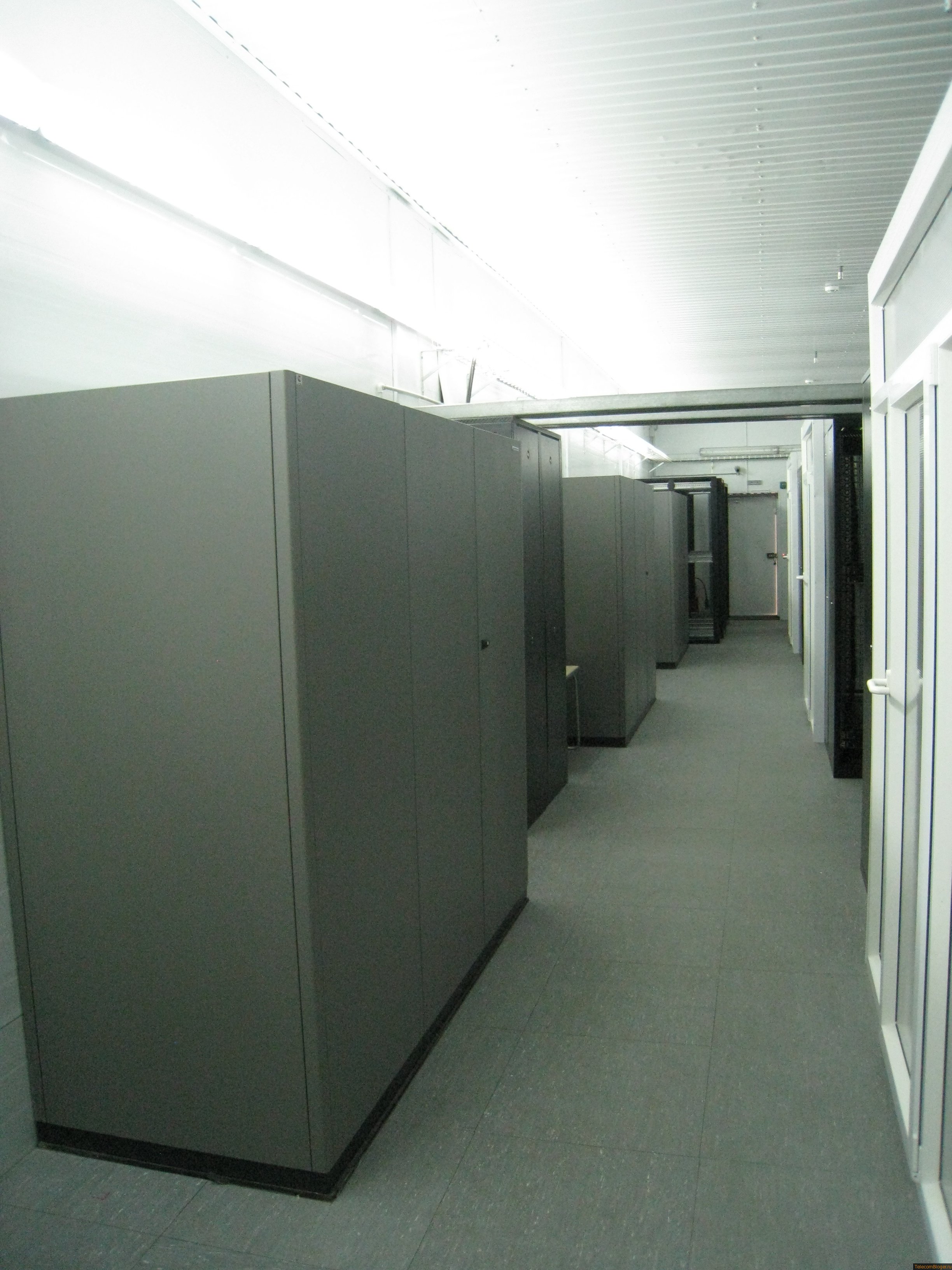

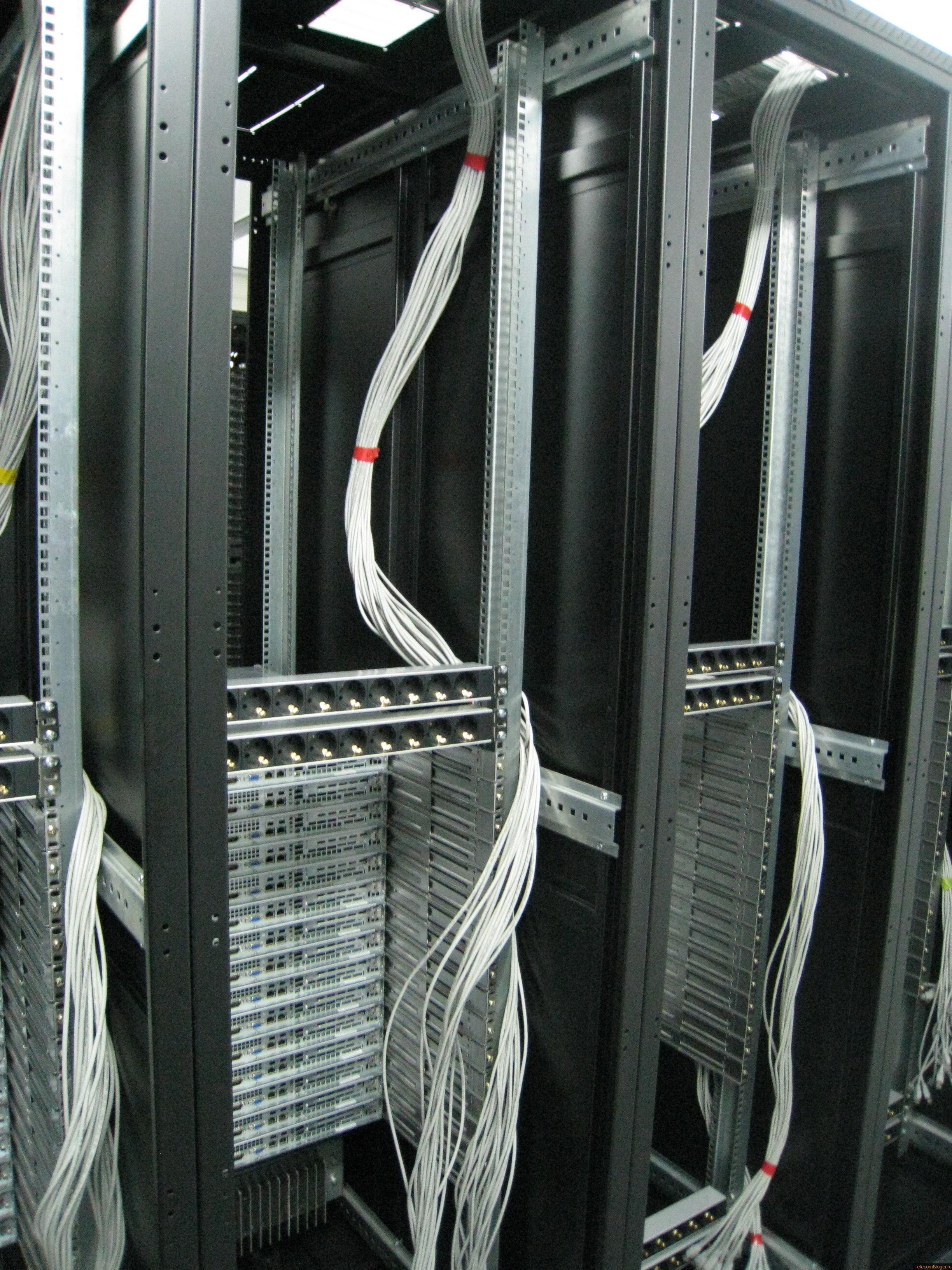

Первый модуль площадью 1,5 тыс. кв. м. разделен на 3 серверных помещения по 290 кв. м. Каждая серверная рассчитана на 80 сервырных шкафов.

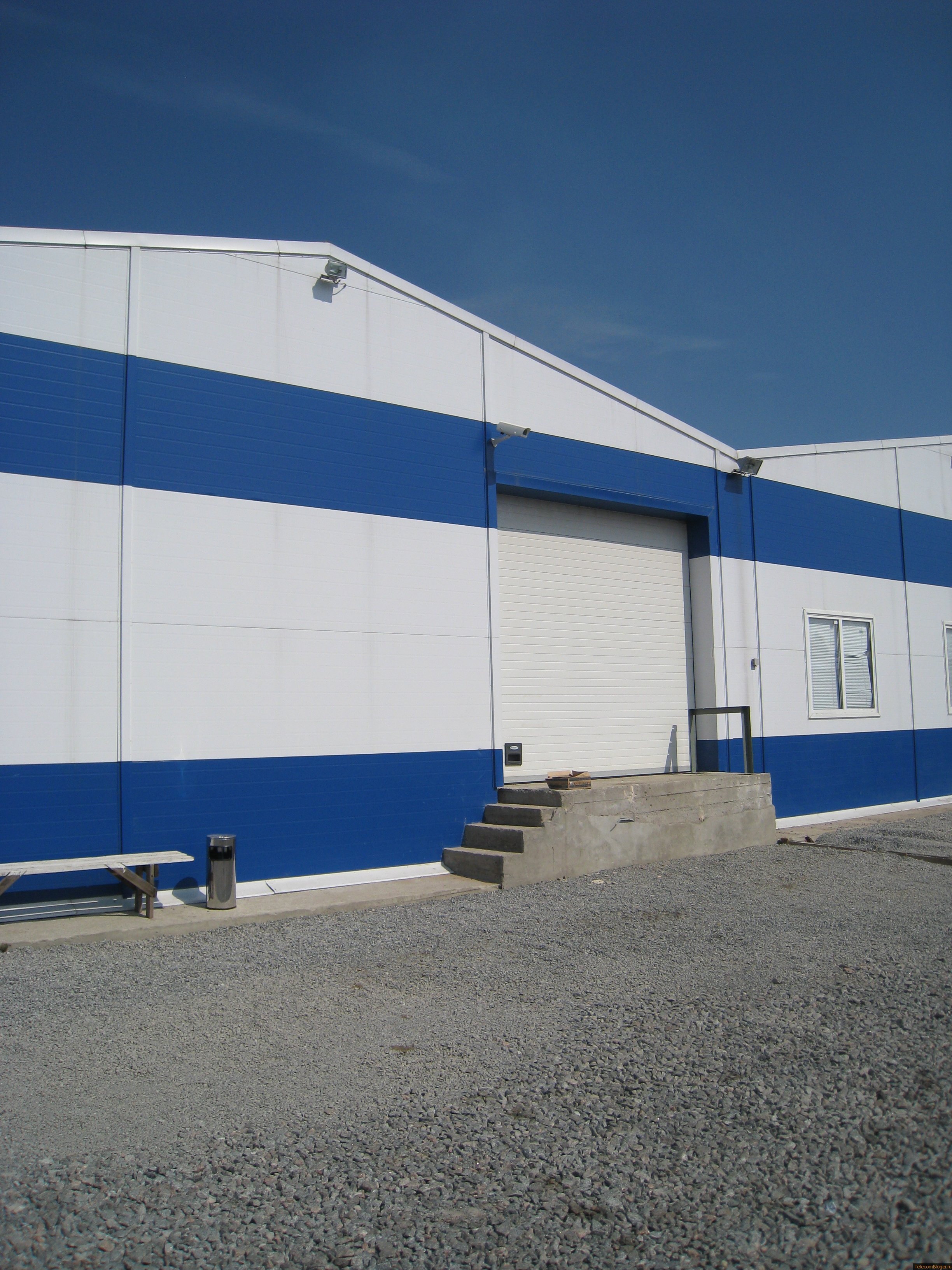

Модуль простроен из металлоконструкции и обшит сэндвич панелями

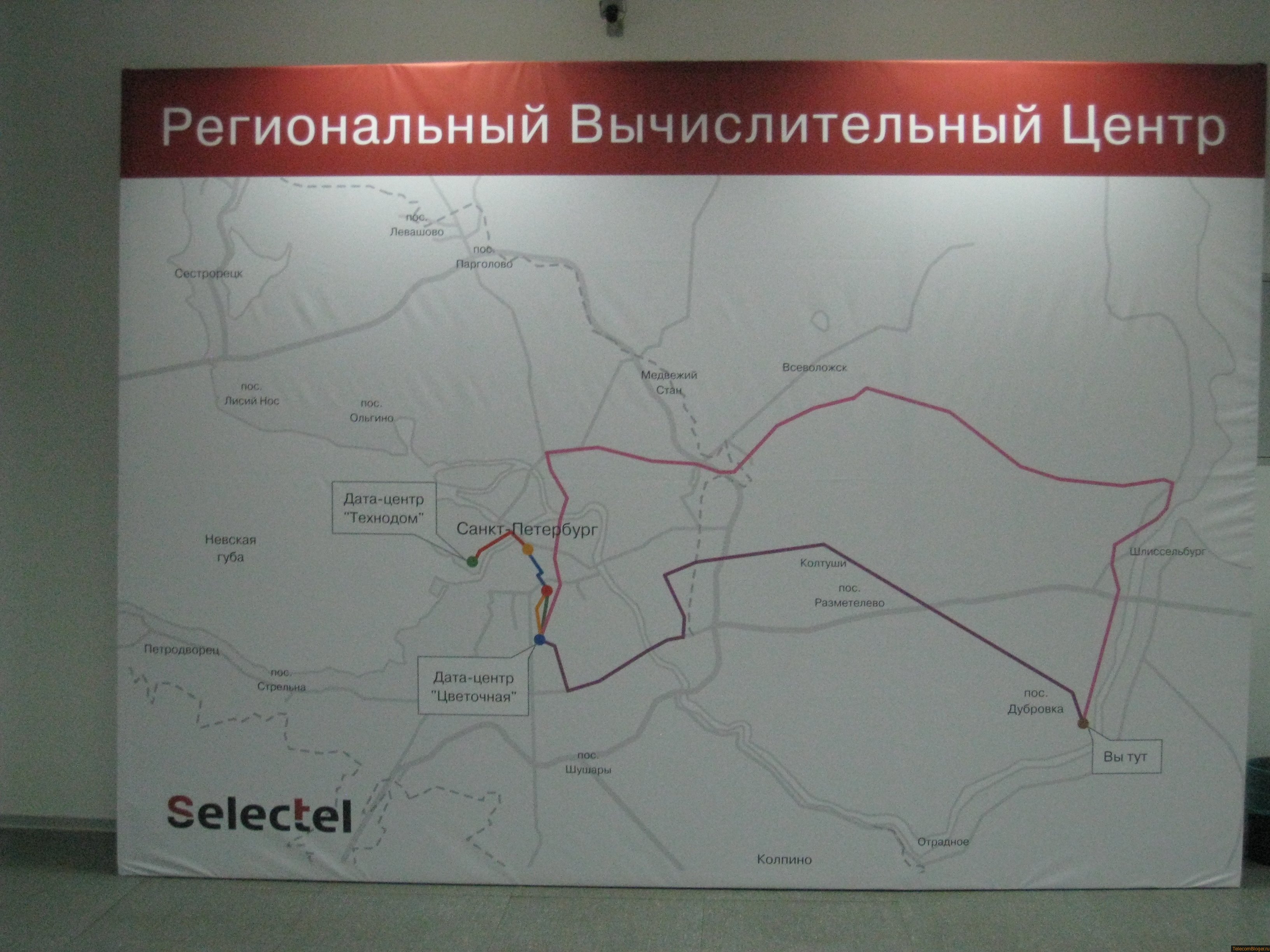

В холе первого модуля размещен плакат, на котором отражены ВОЛС, связывающие все три Дата-Центра в Санкт-Петербурге. Дата-Центр подключен по двум независимым линиям.

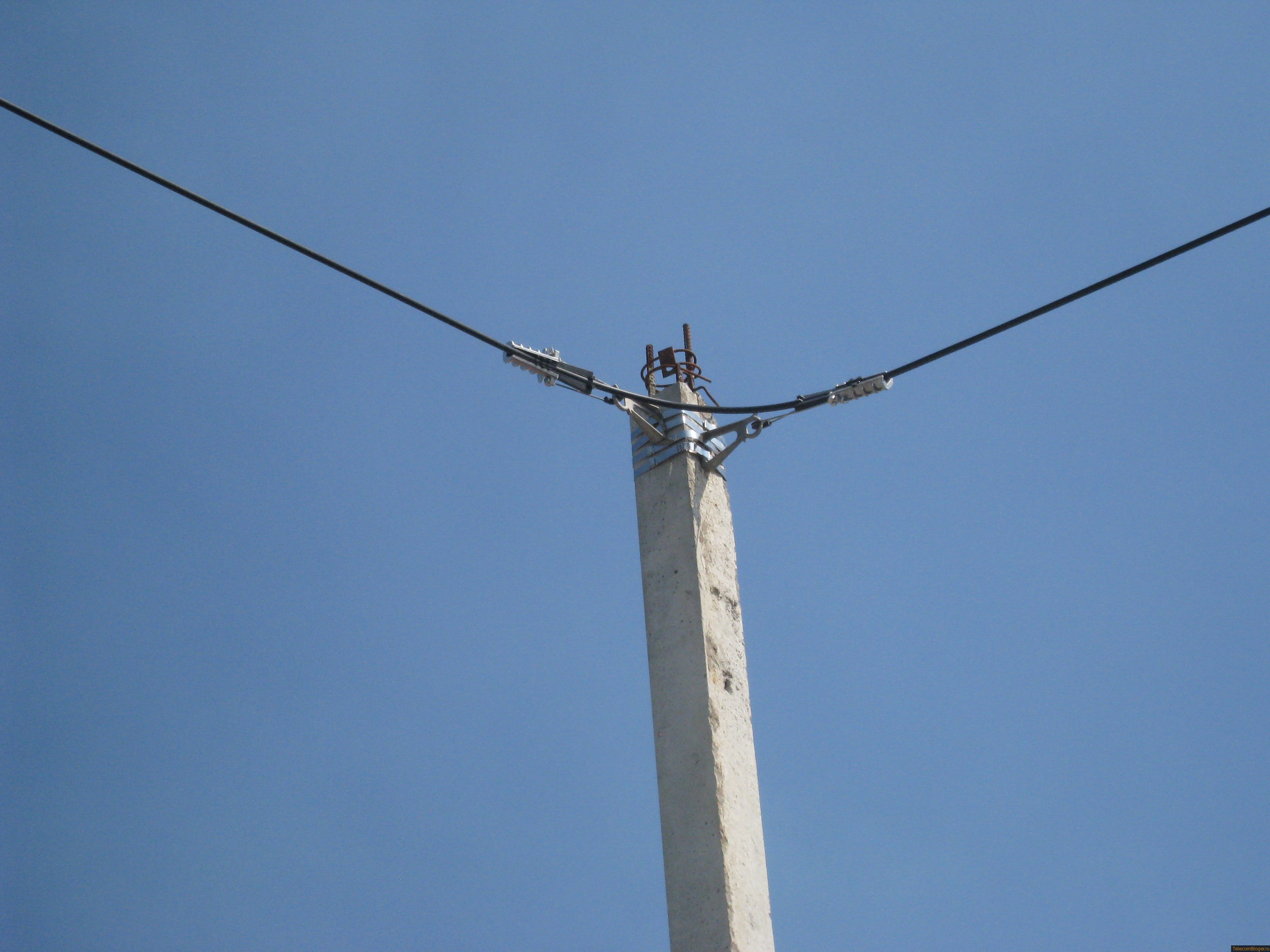

Один ввод реализован воздушным способом, а второй по канализации.

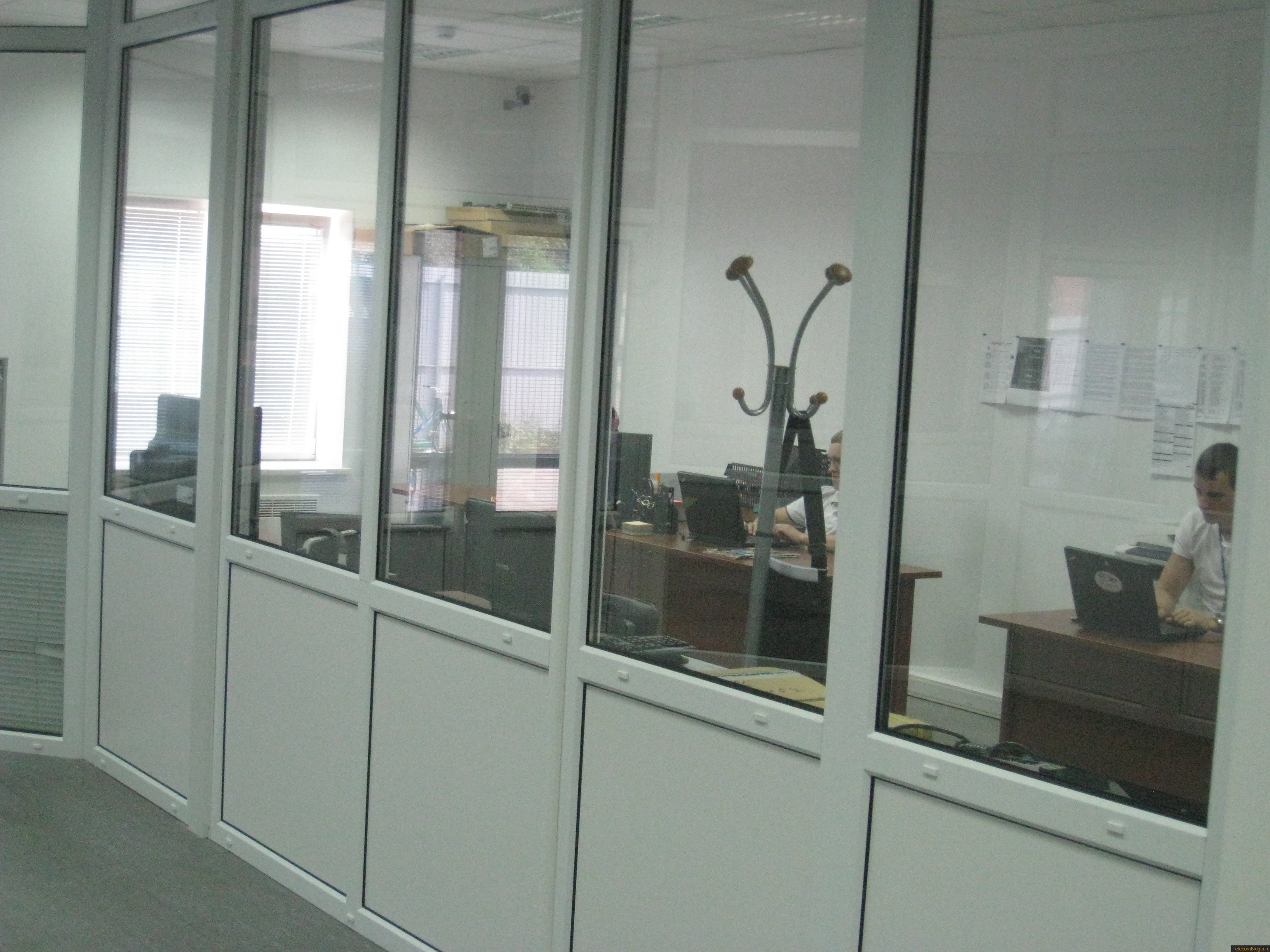

Помещение дежурной смены

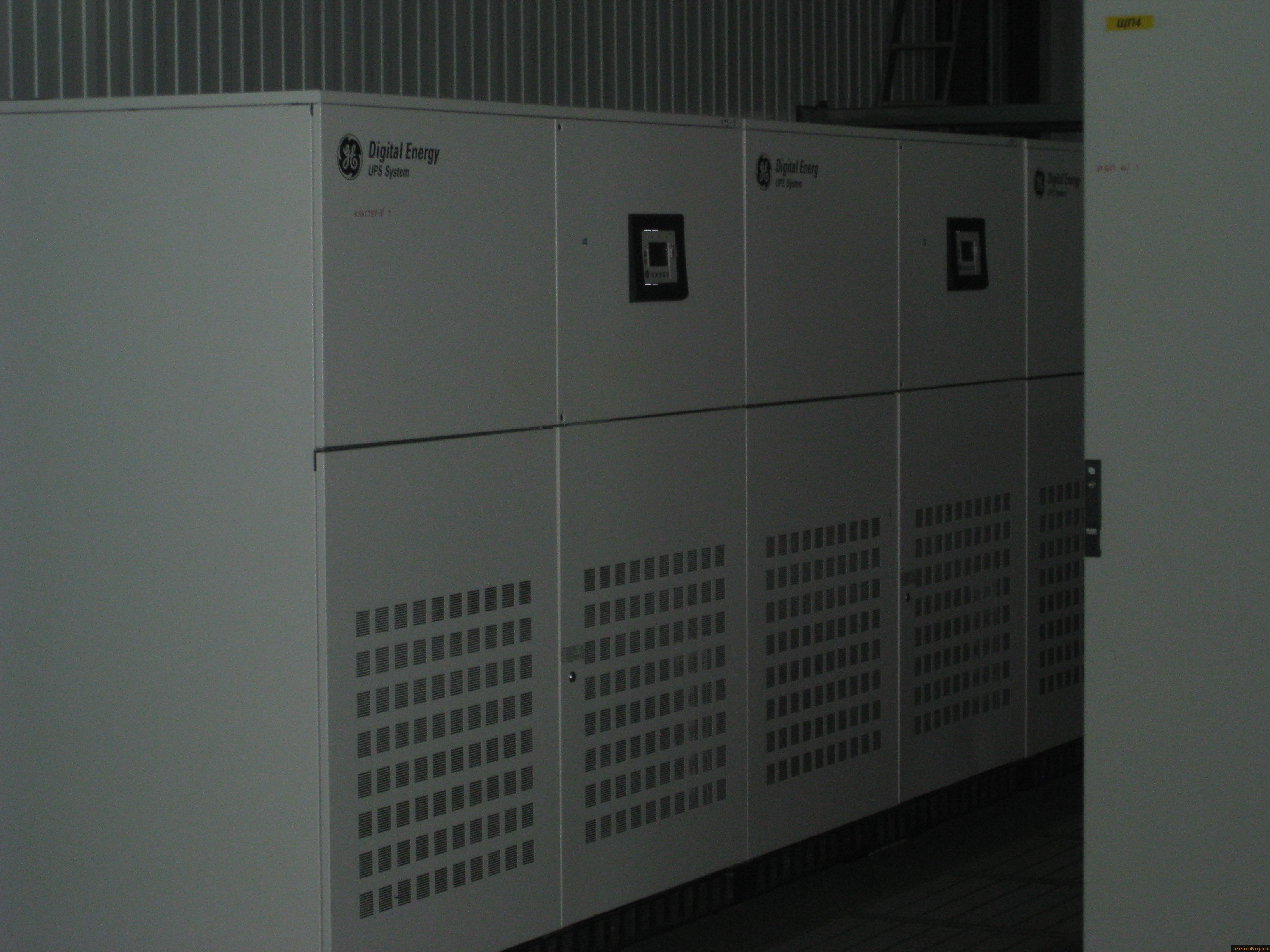

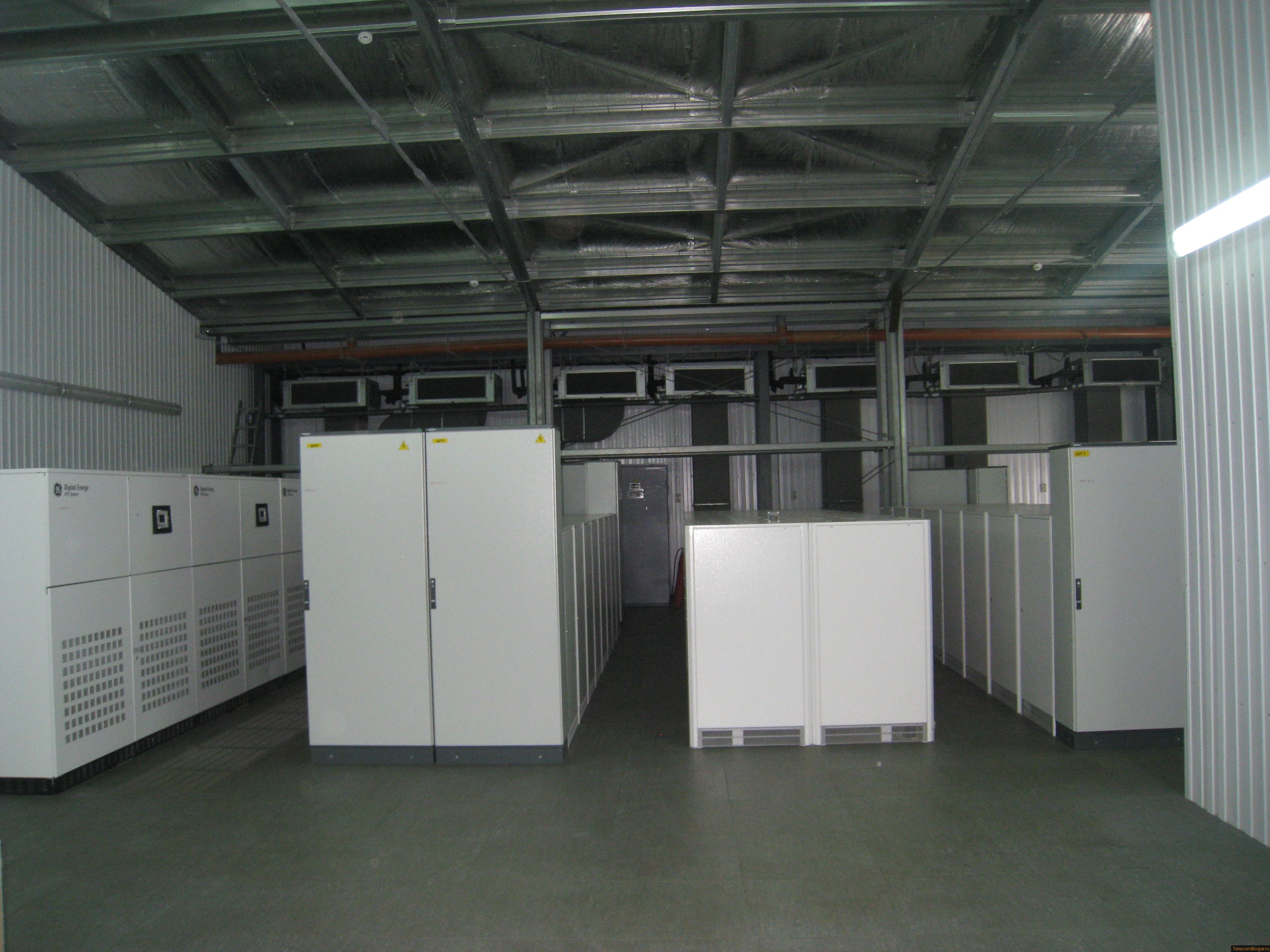

В модуле реализовано два независимых кластера по 4 ИБП General Electric в каждом, каждый ИБП 500 кВА. Общее кол-во ИБП 8 шт.

Время работы от батарей — 10 минут (при полной нагрузке)

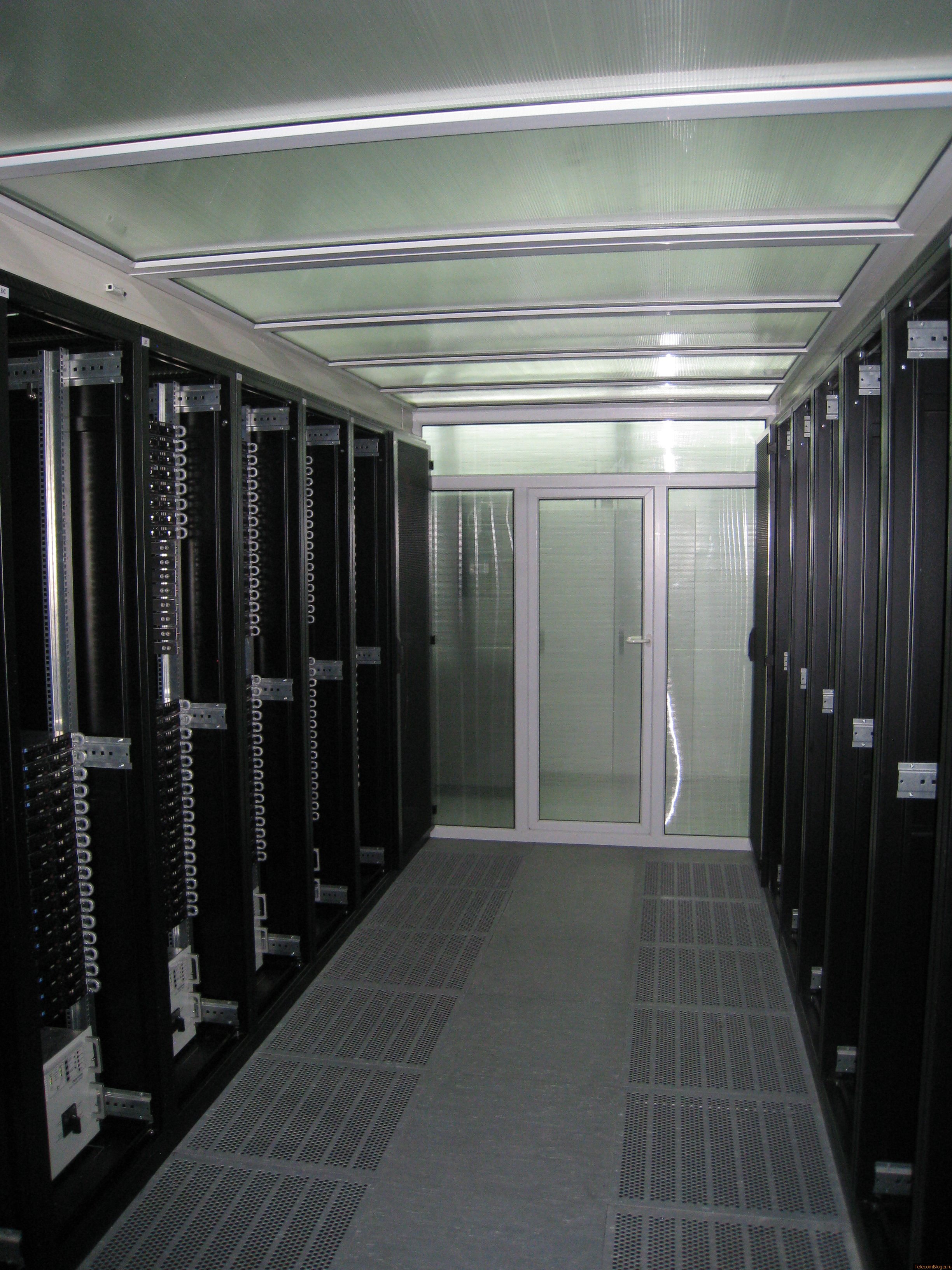

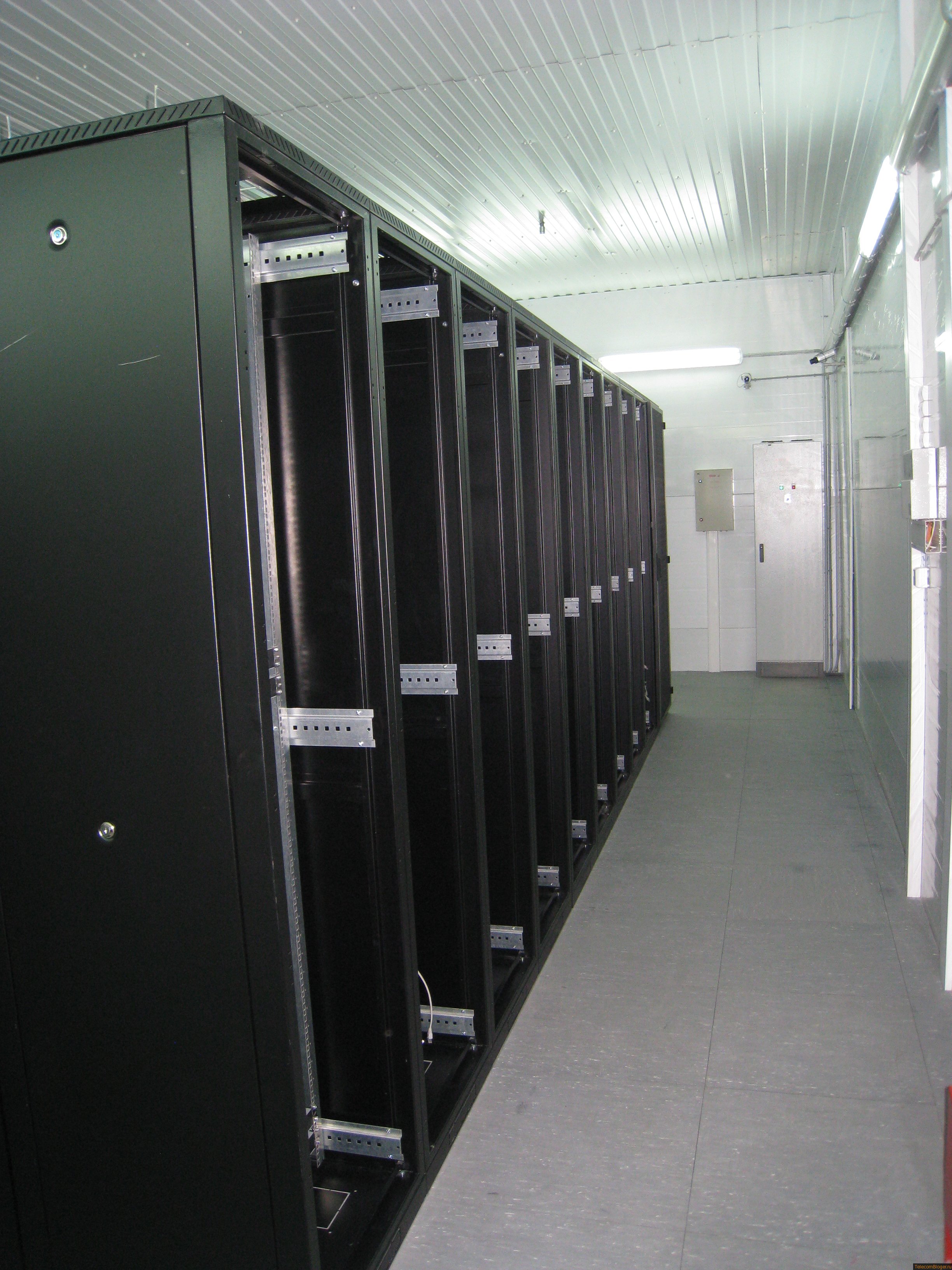

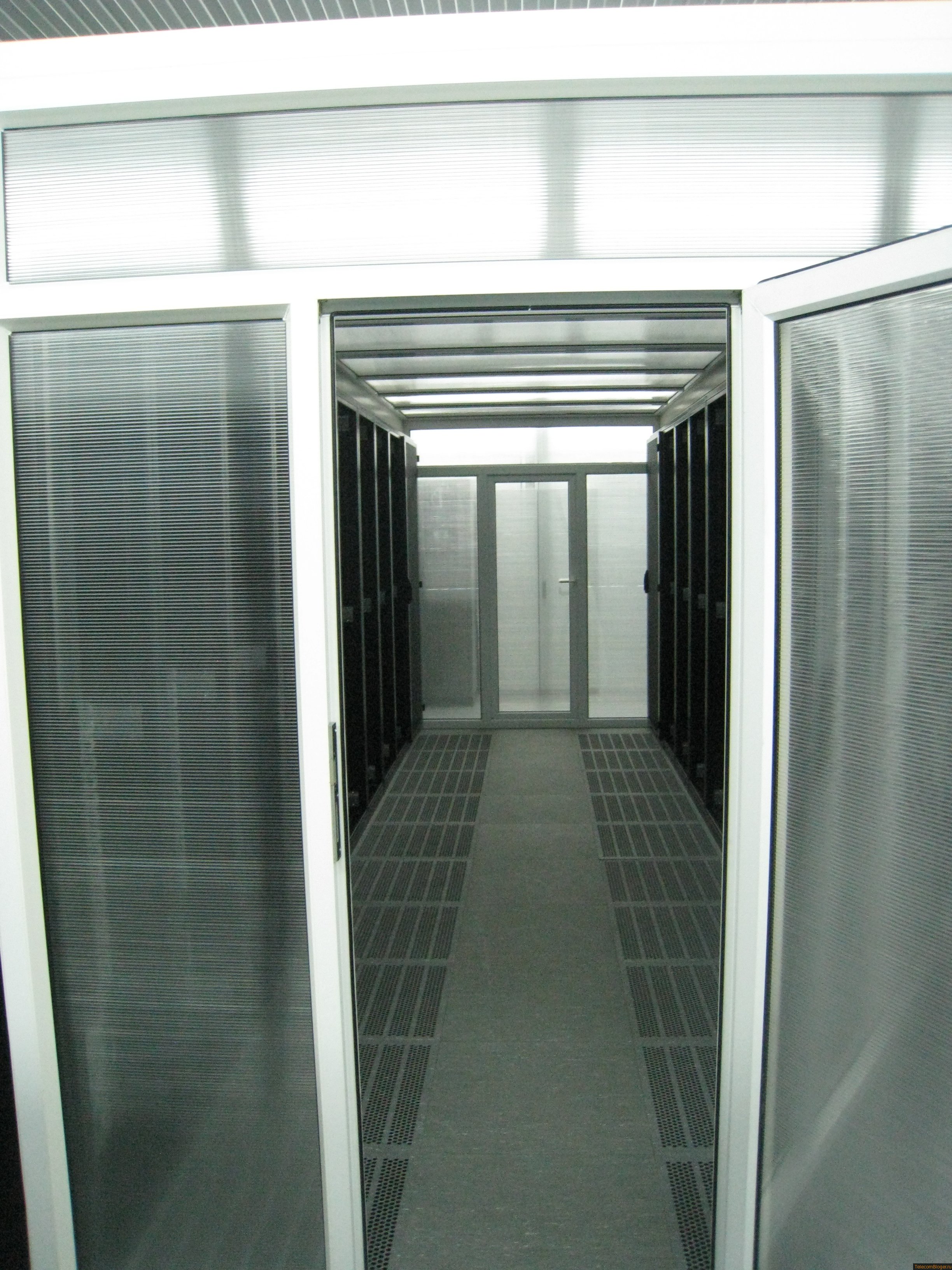

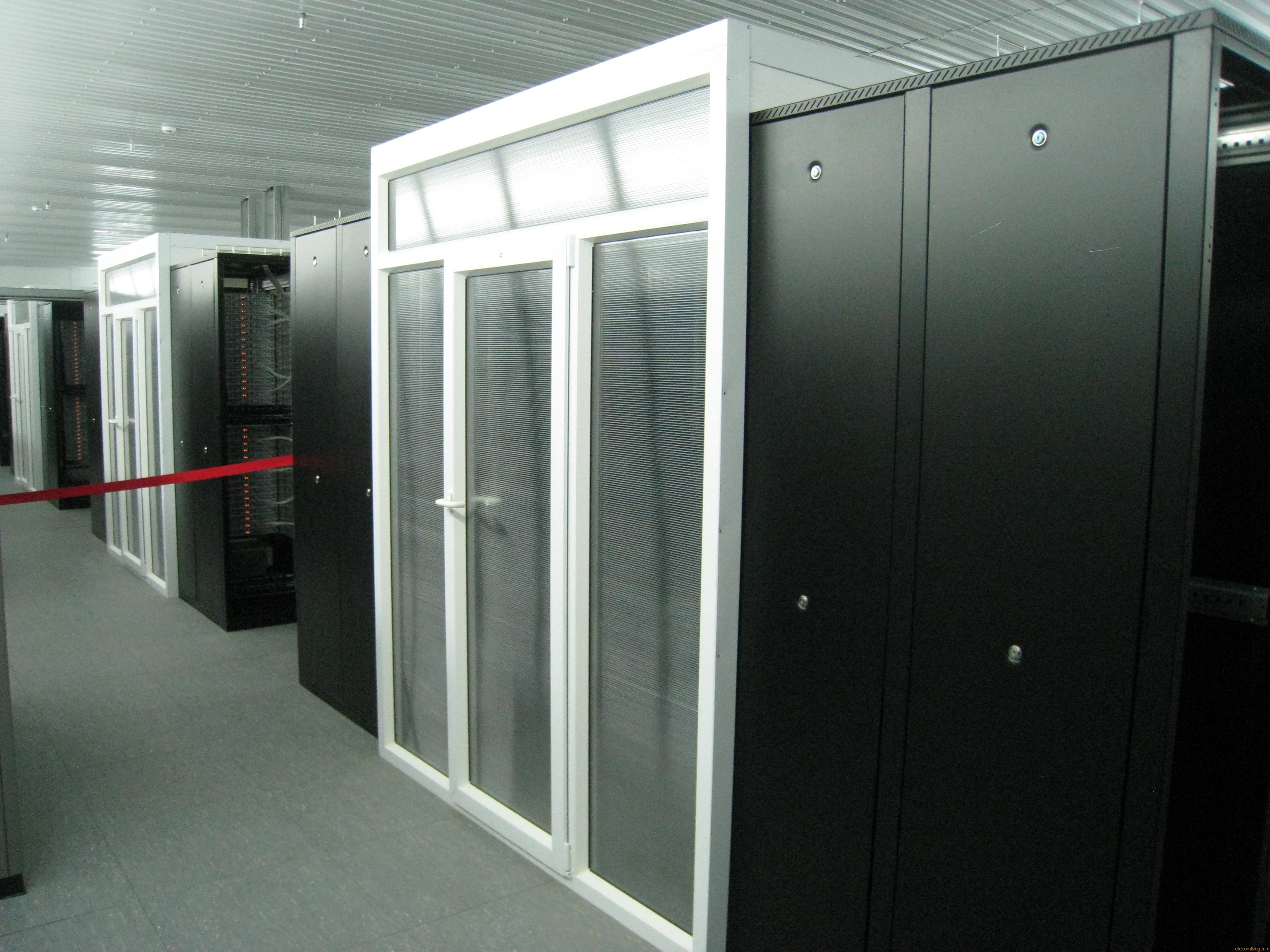

В каждой серверной изолирован холодный коридор

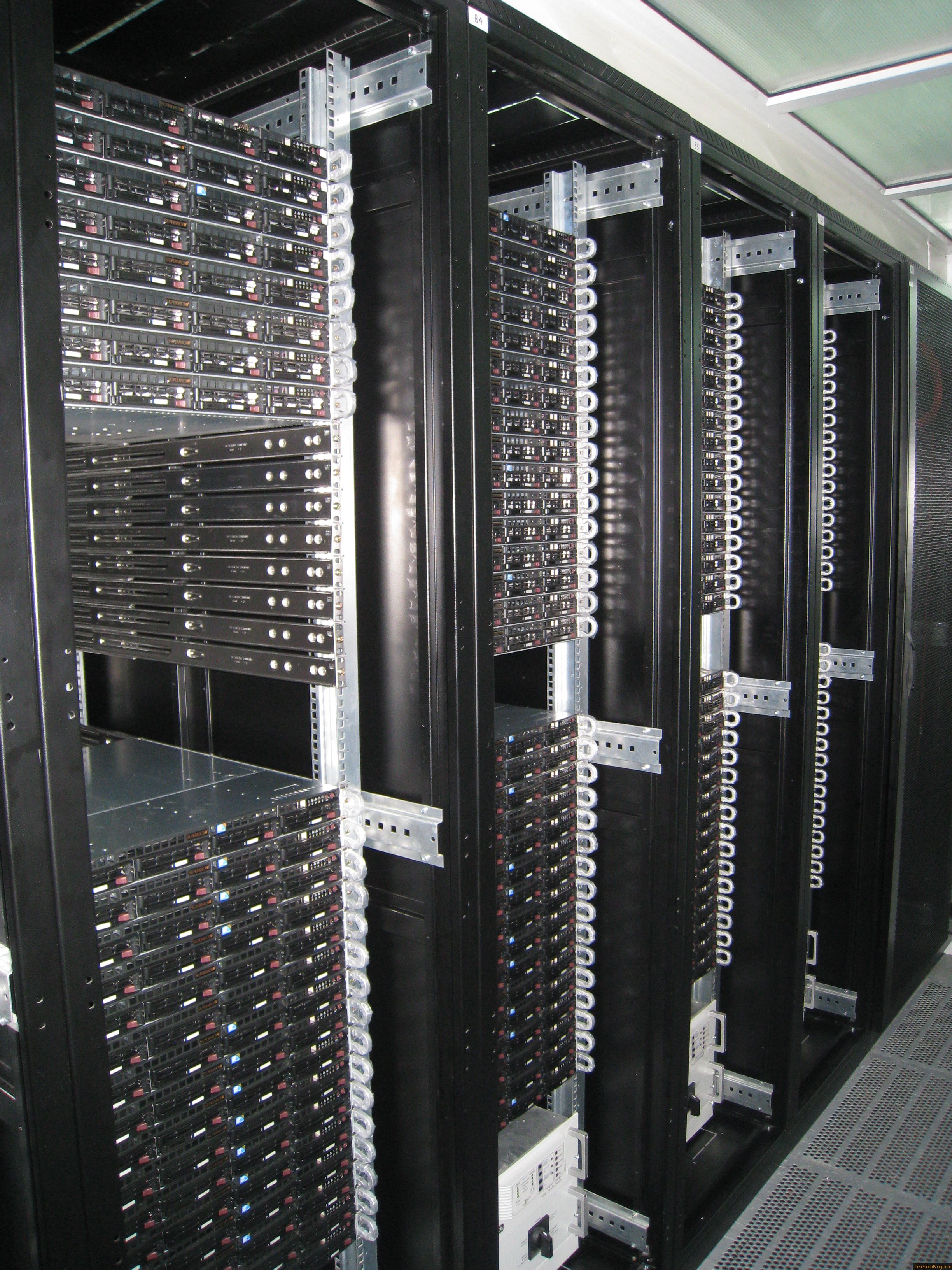

стойка может потреблять до 8 кВт

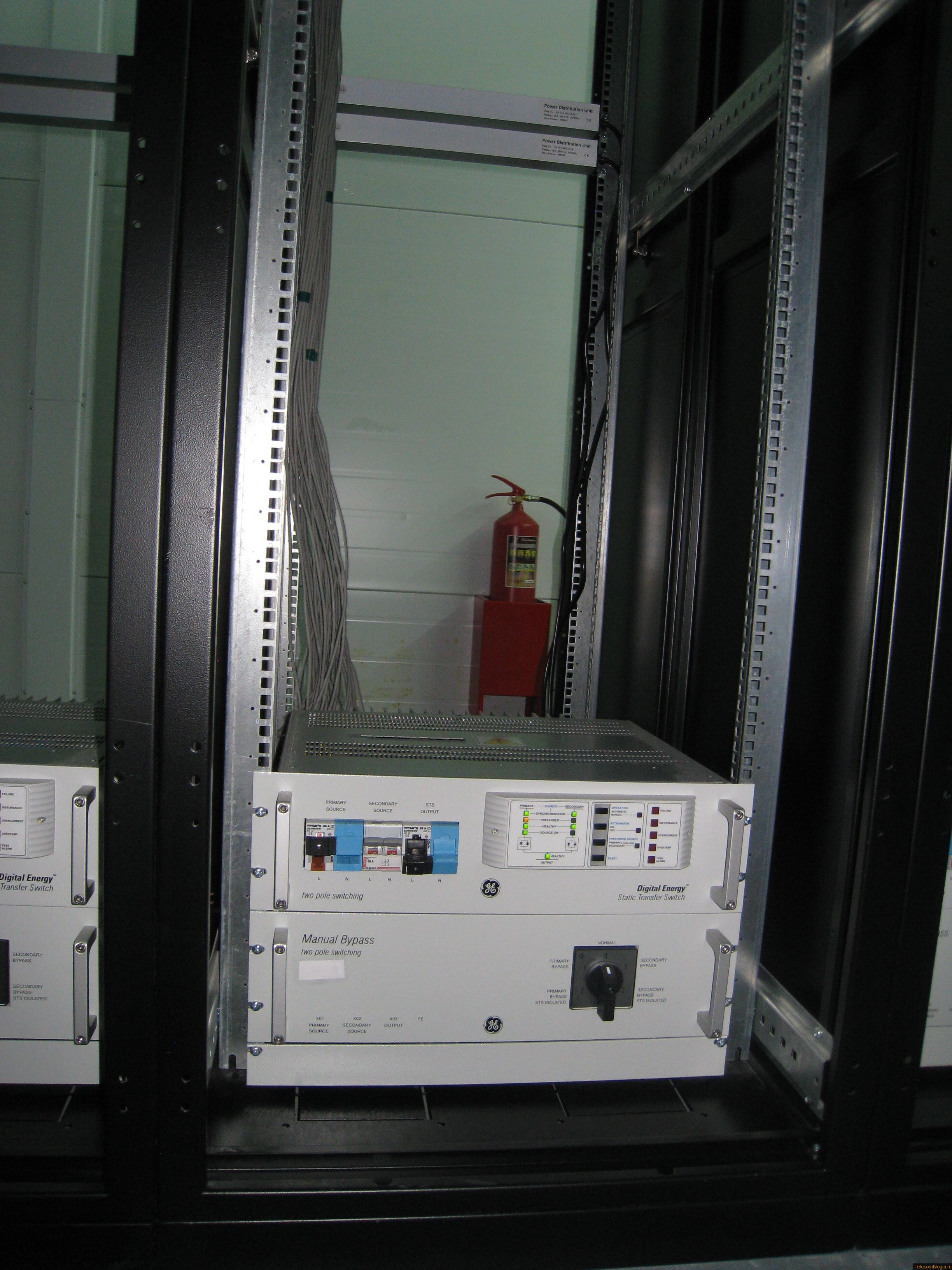

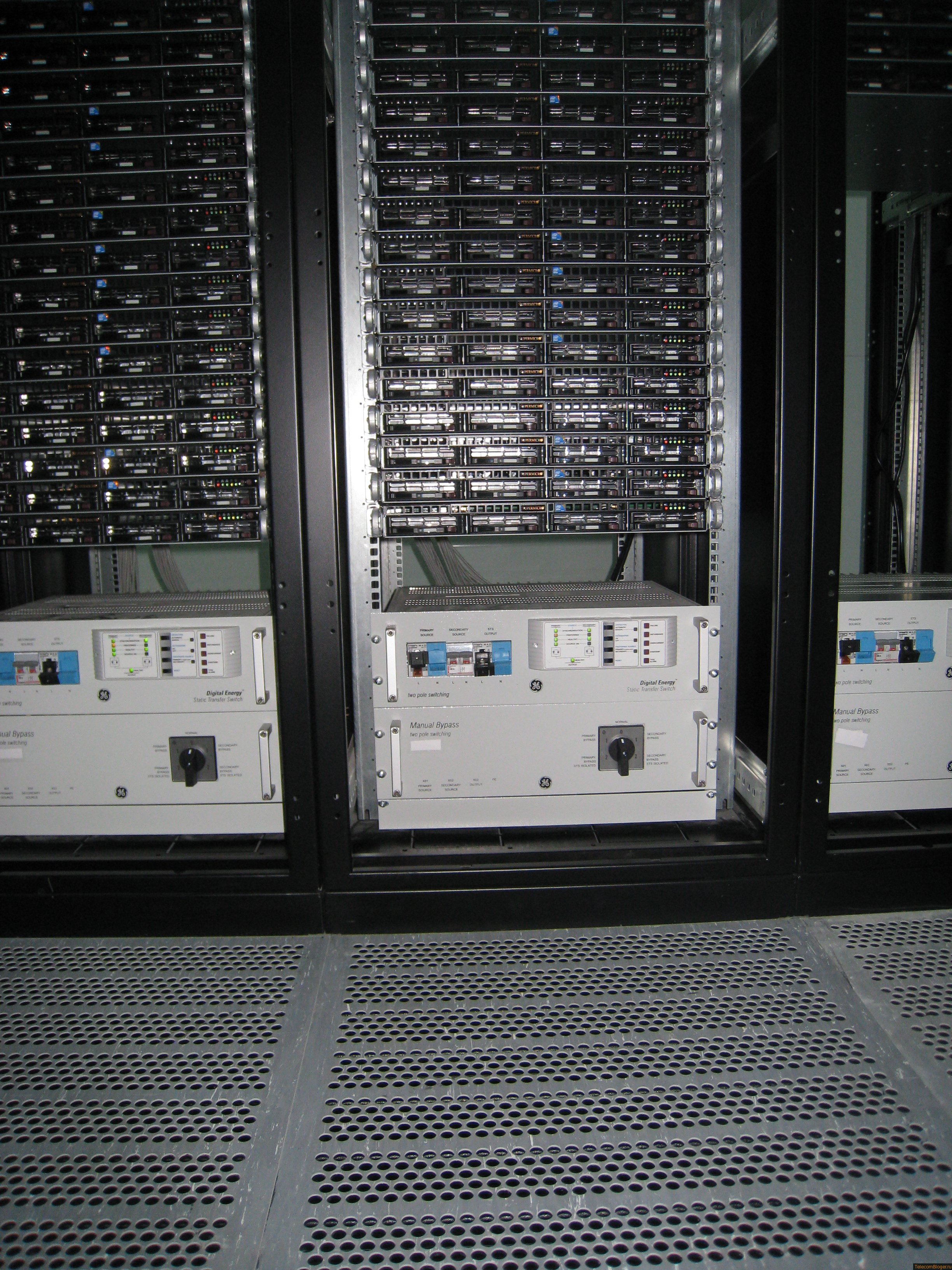

В каждую стойку заведено по два луча от разных групп ИБП и АВР.

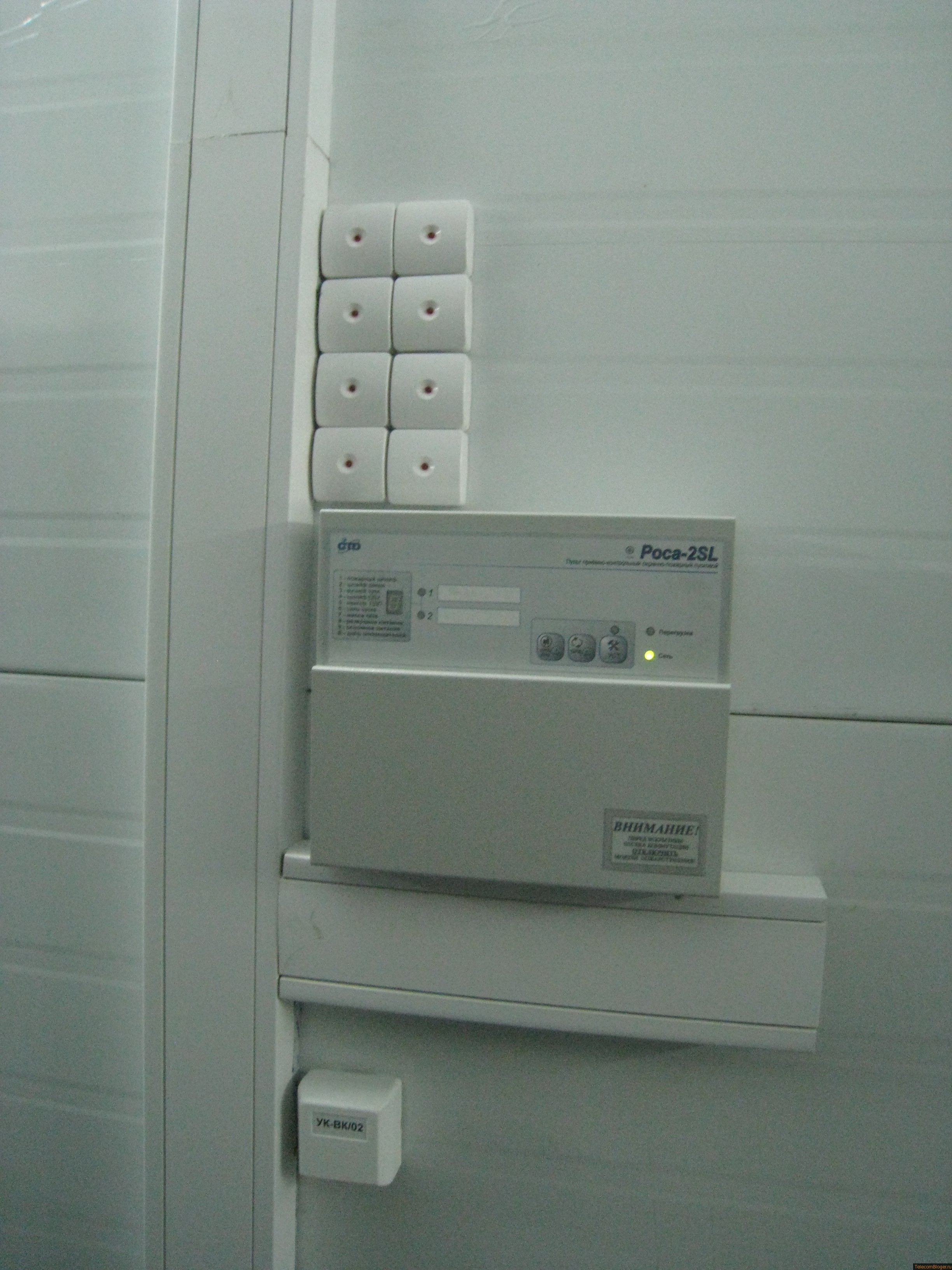

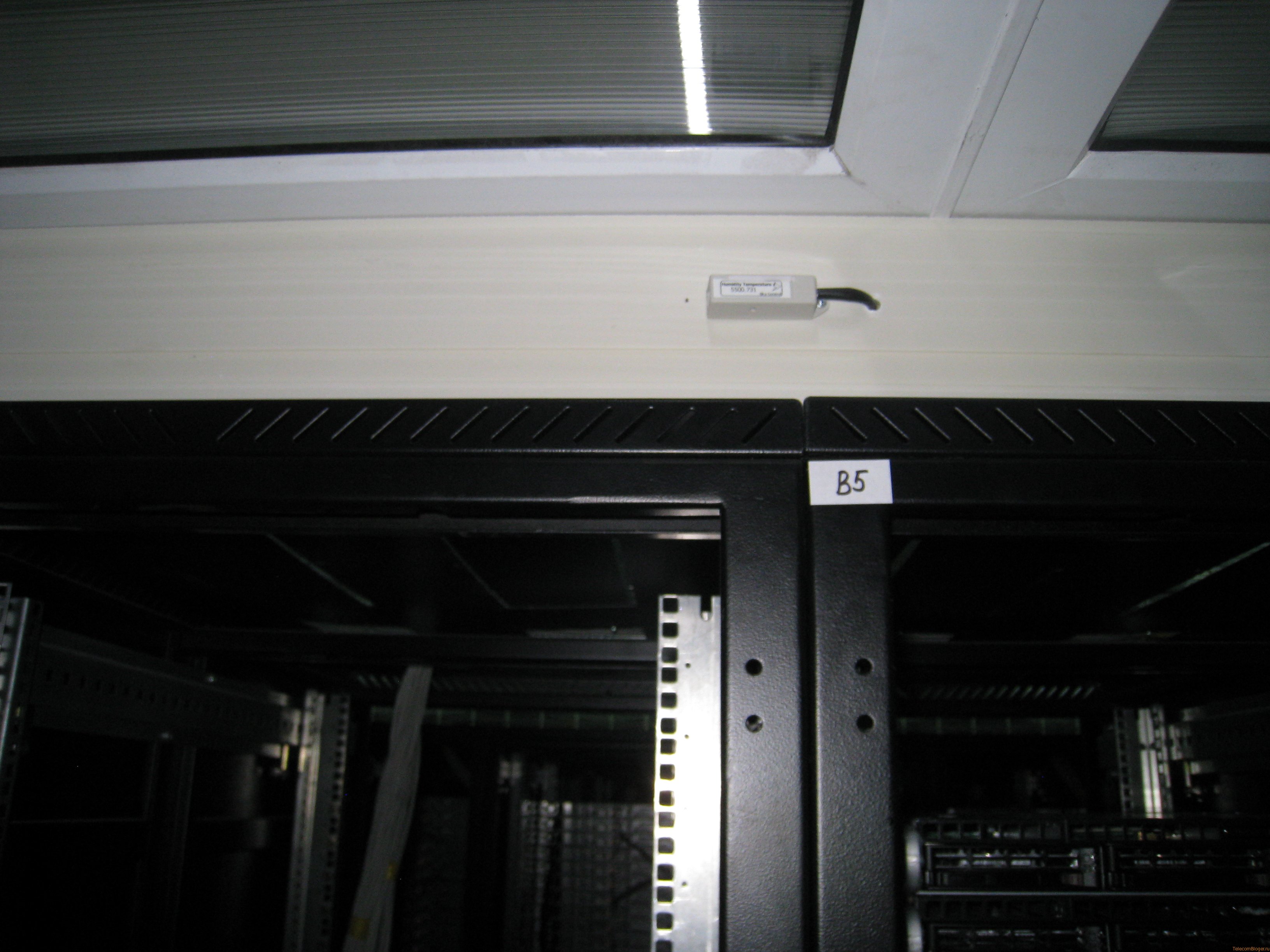

Установлены датчики температуры и влажности

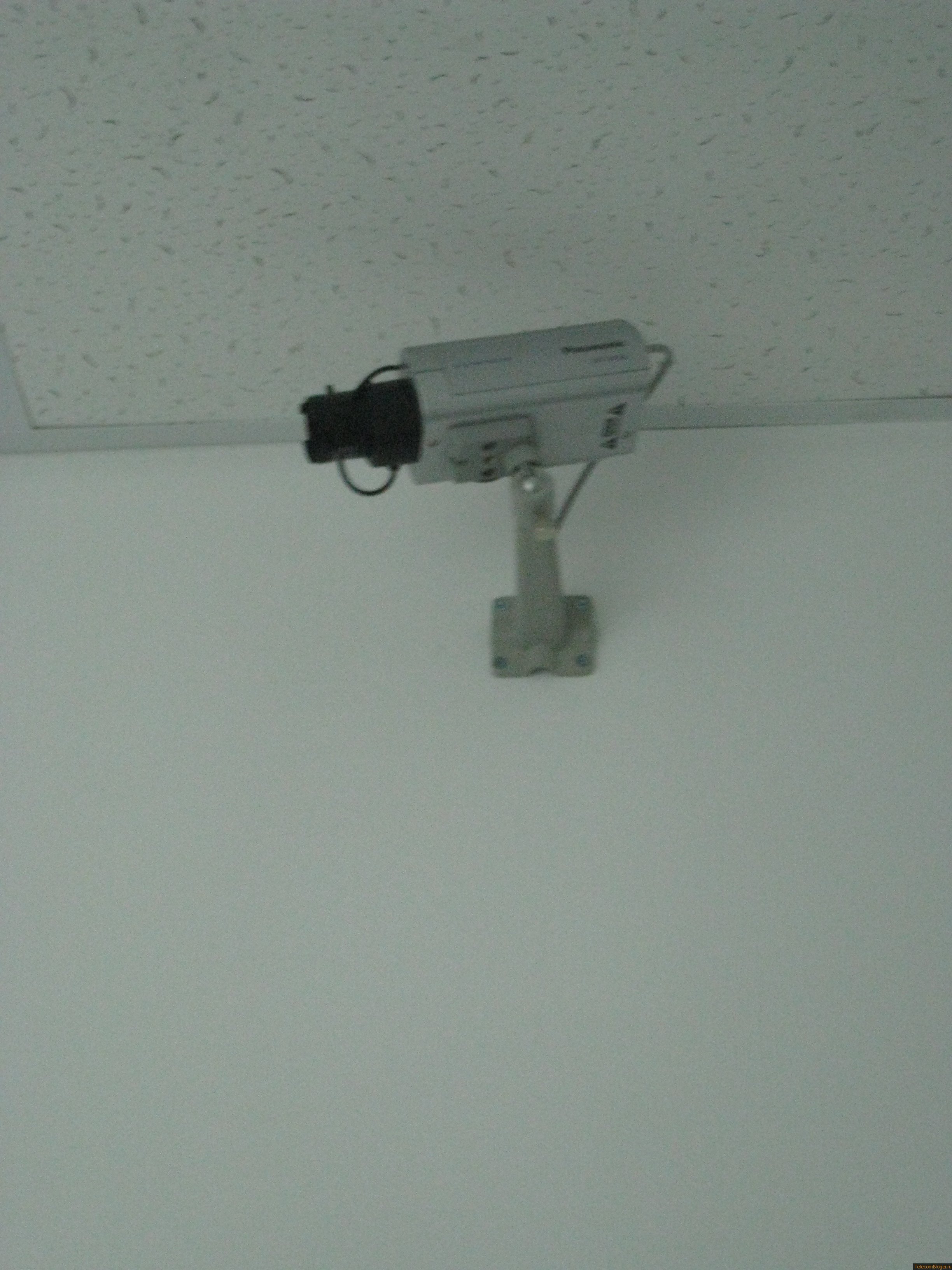

Дата-Цент Селектел оборудован системой видеонаблюдения

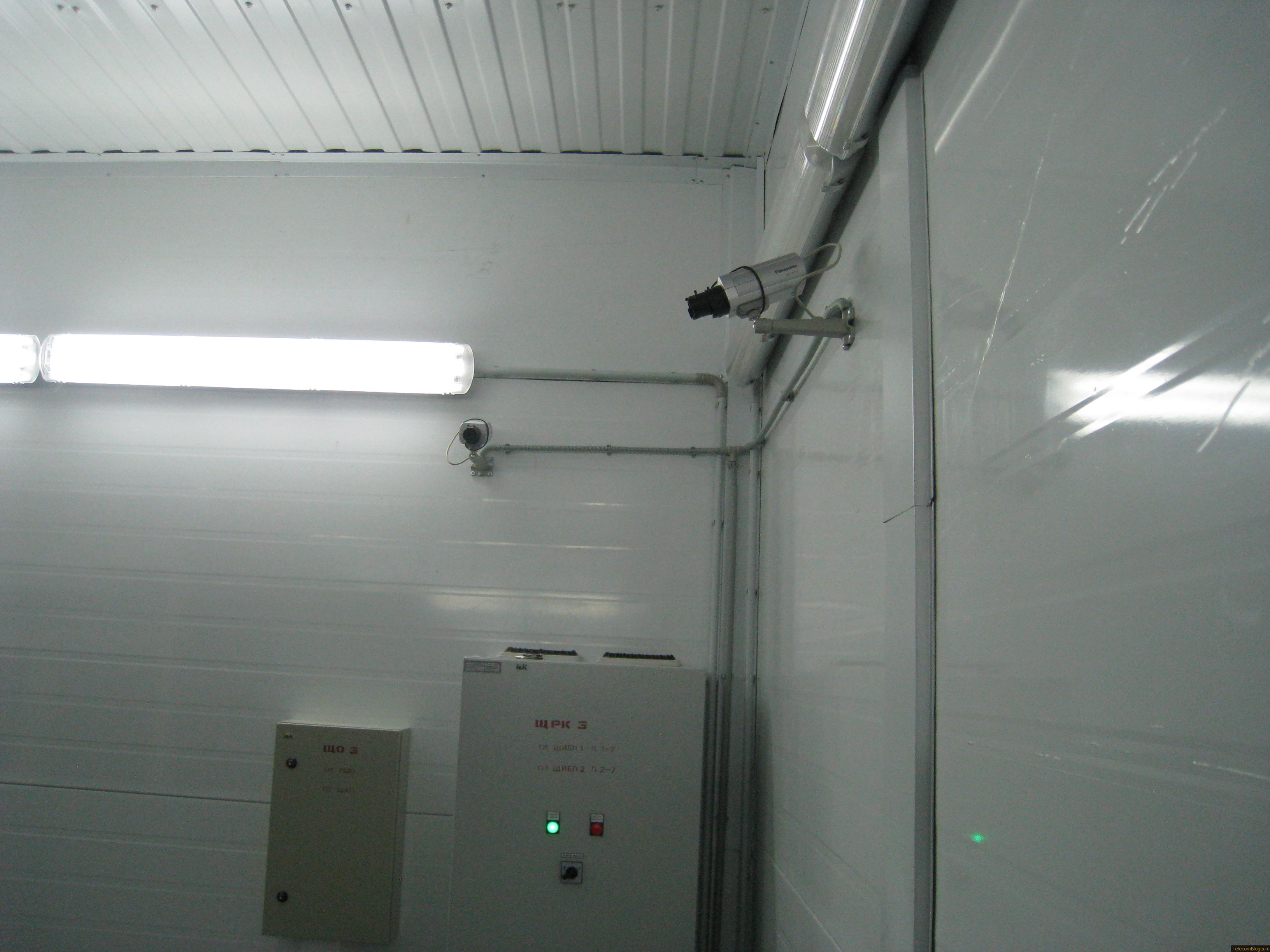

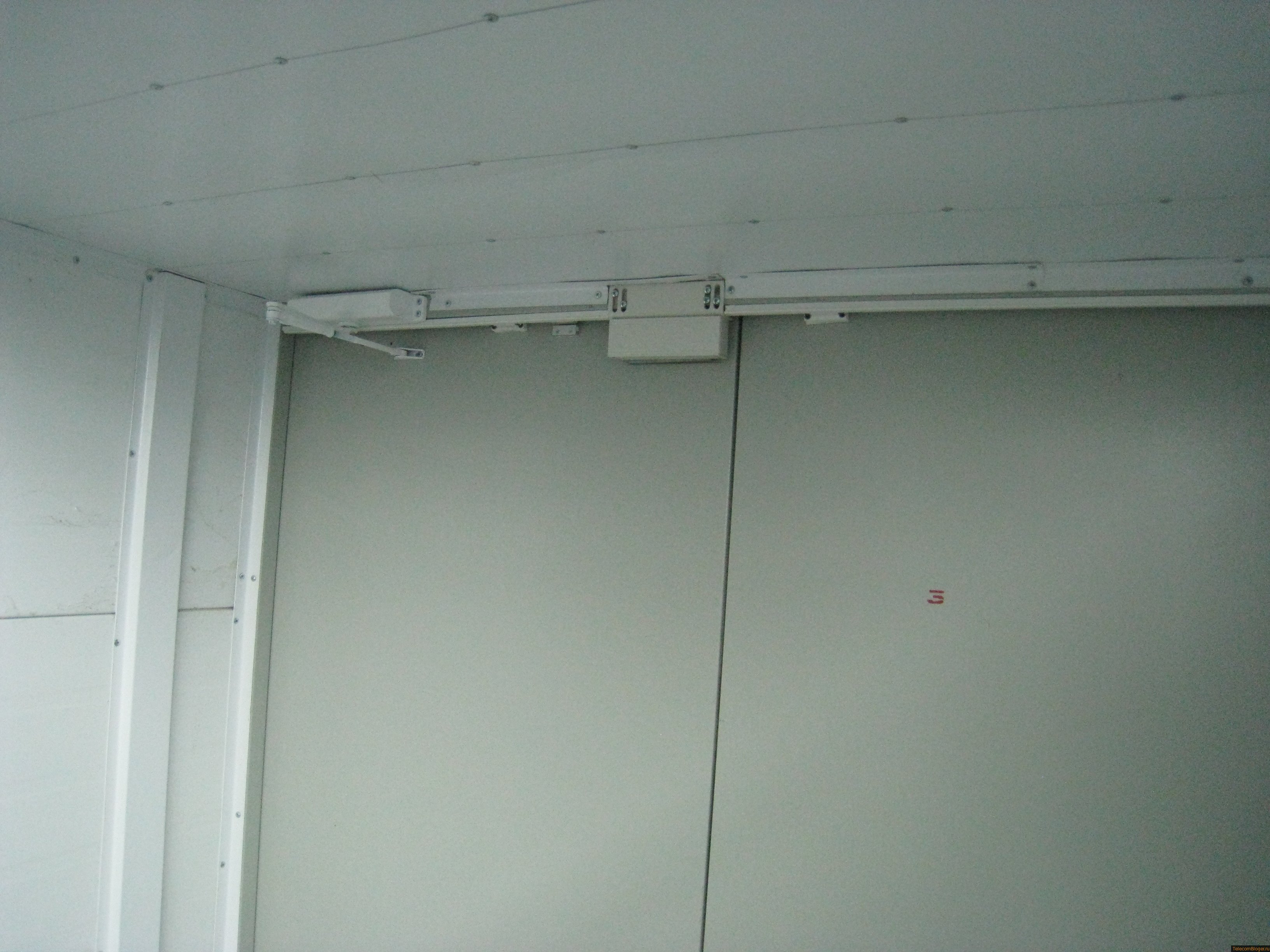

Все помещения оборудованы СКУД

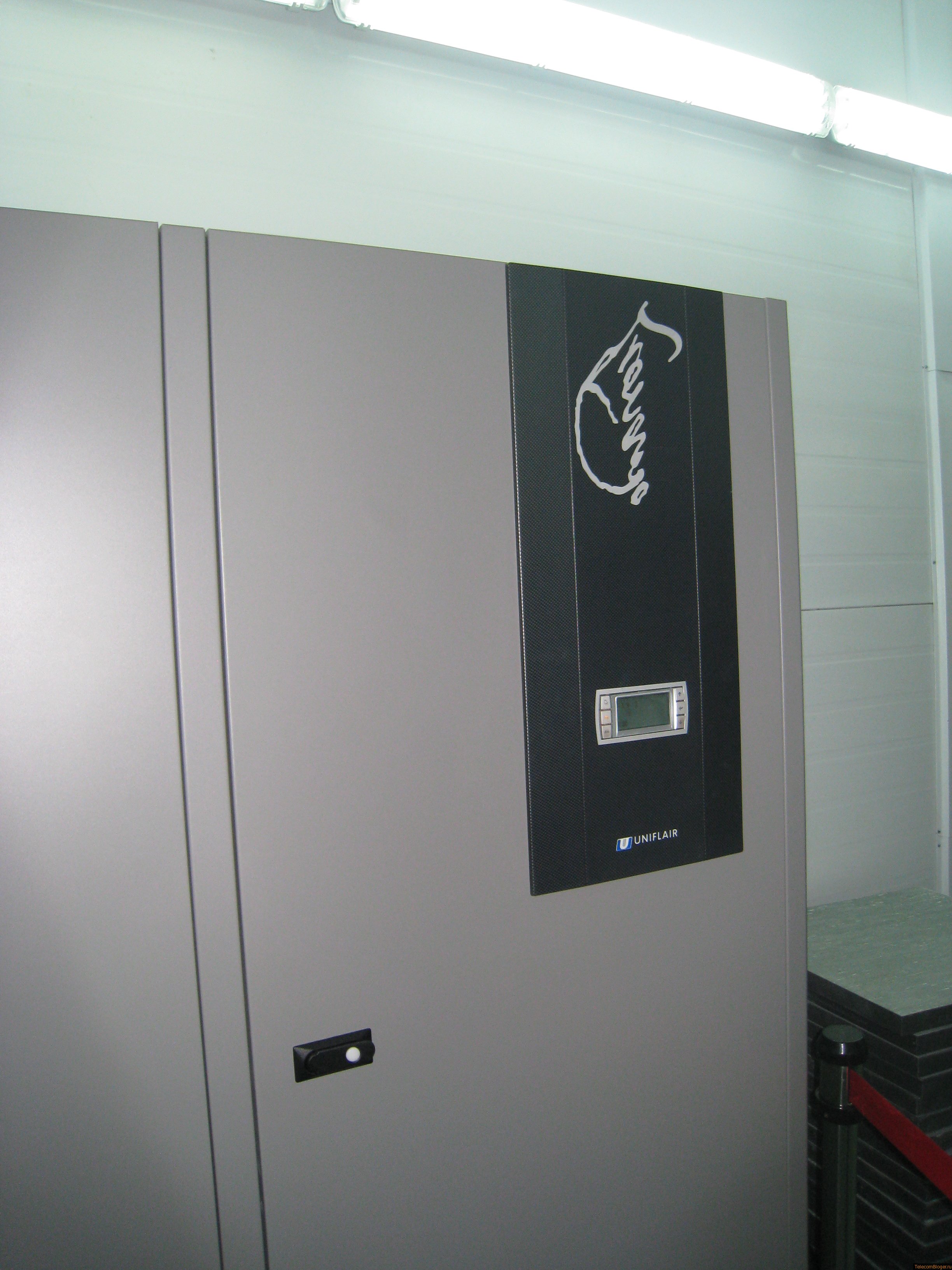

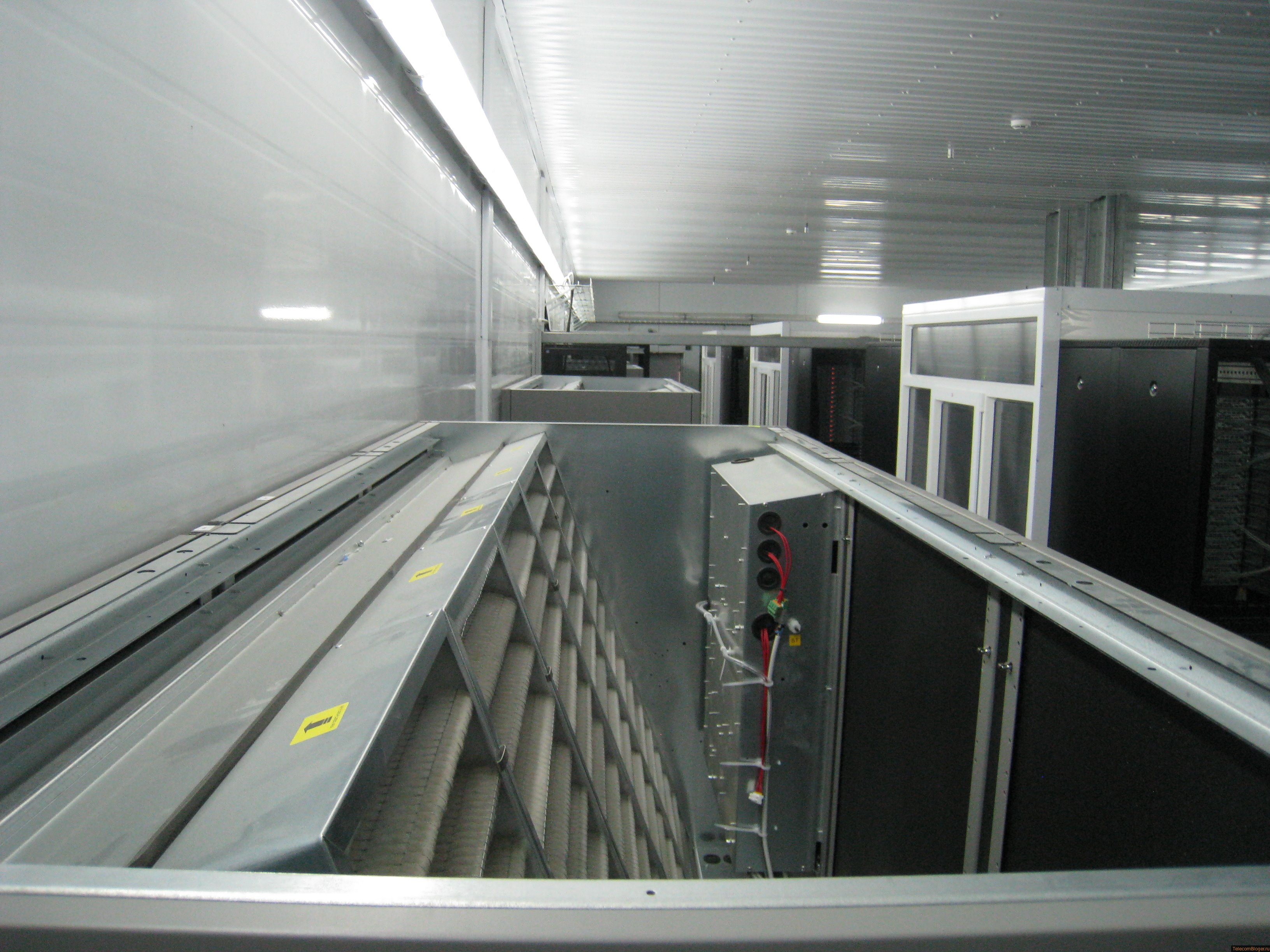

В каждой серверной установлено по 8 кондиционеров Uniflair, 7-ми кондиционеров достаточно для охлаждения серверной, 1 резервный.

производительность по холоду одного кондиционера 90 кВт

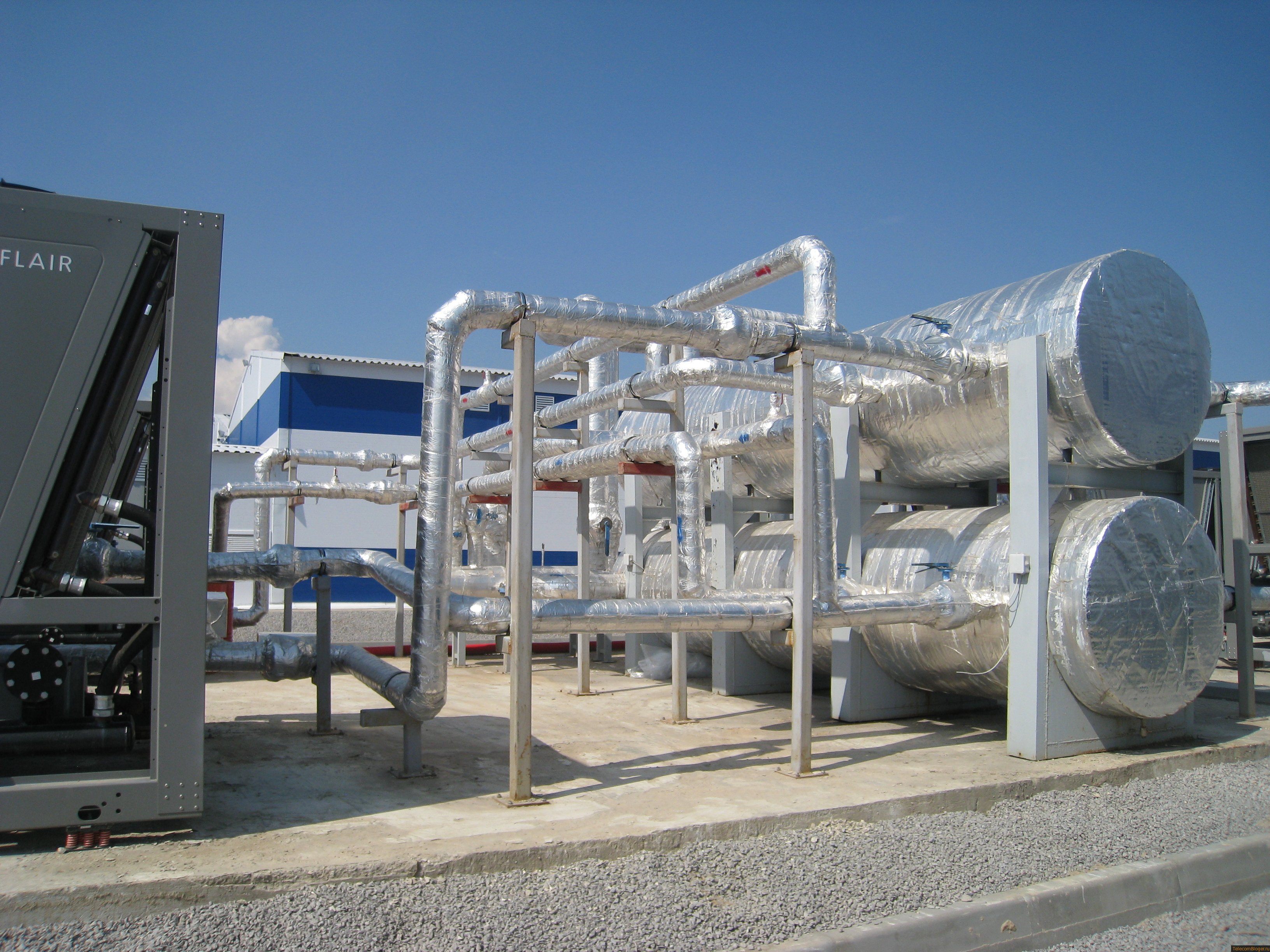

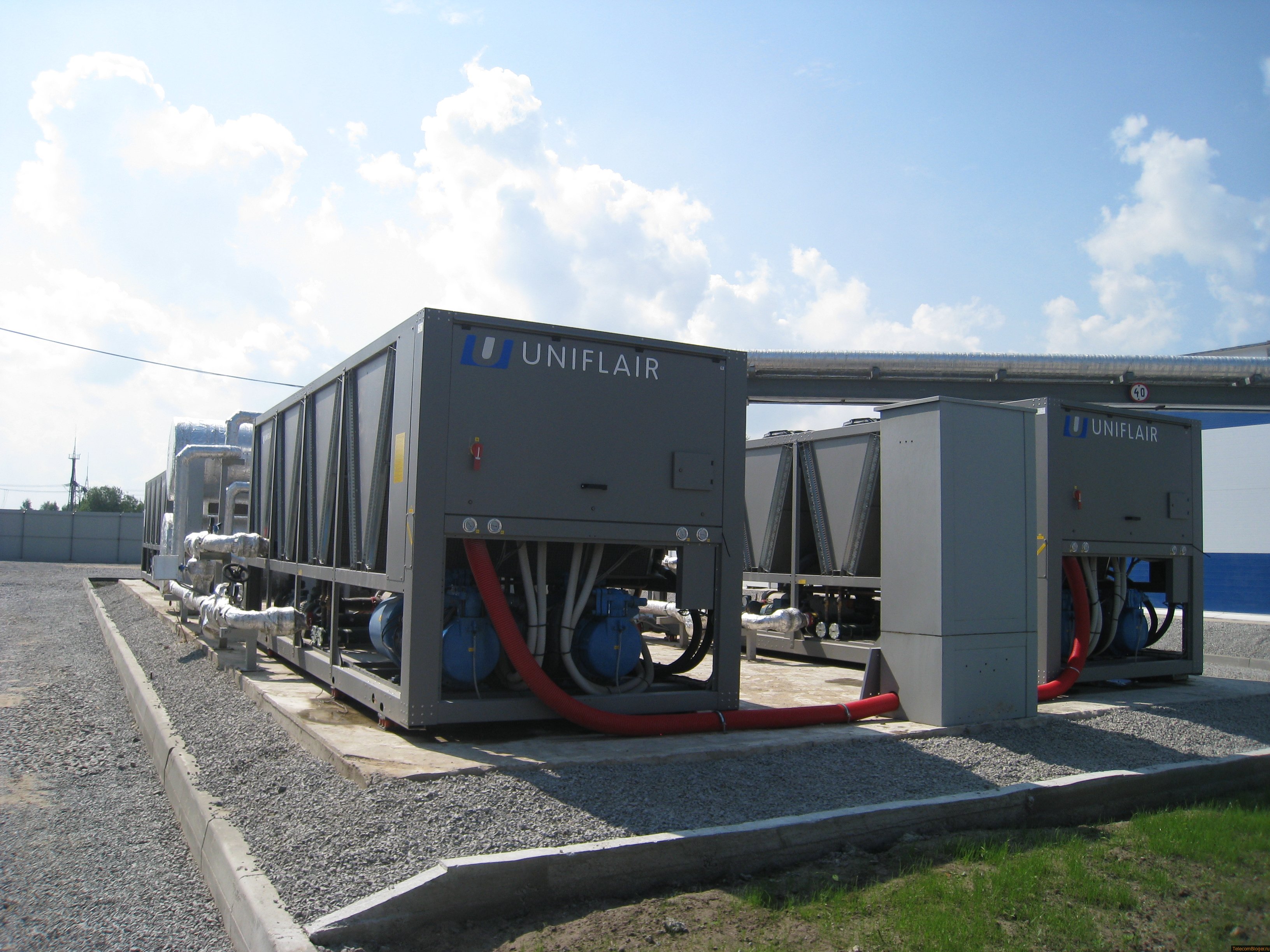

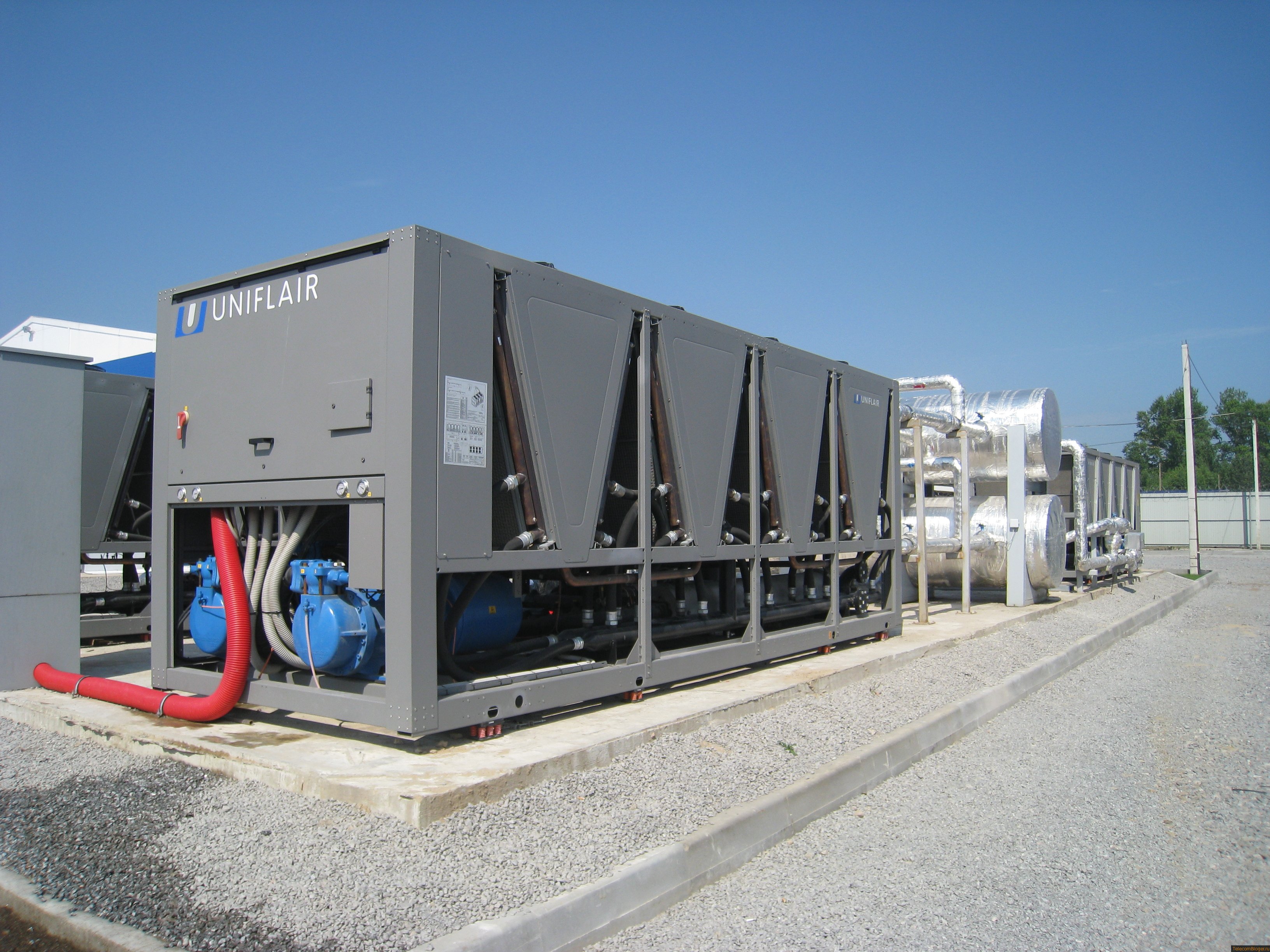

Производительность по холоду одного чиллера 600 кВт. Общая холодо-производительность 2400 кВт

Схема резервирования — 3 рабочих + 1 резервный

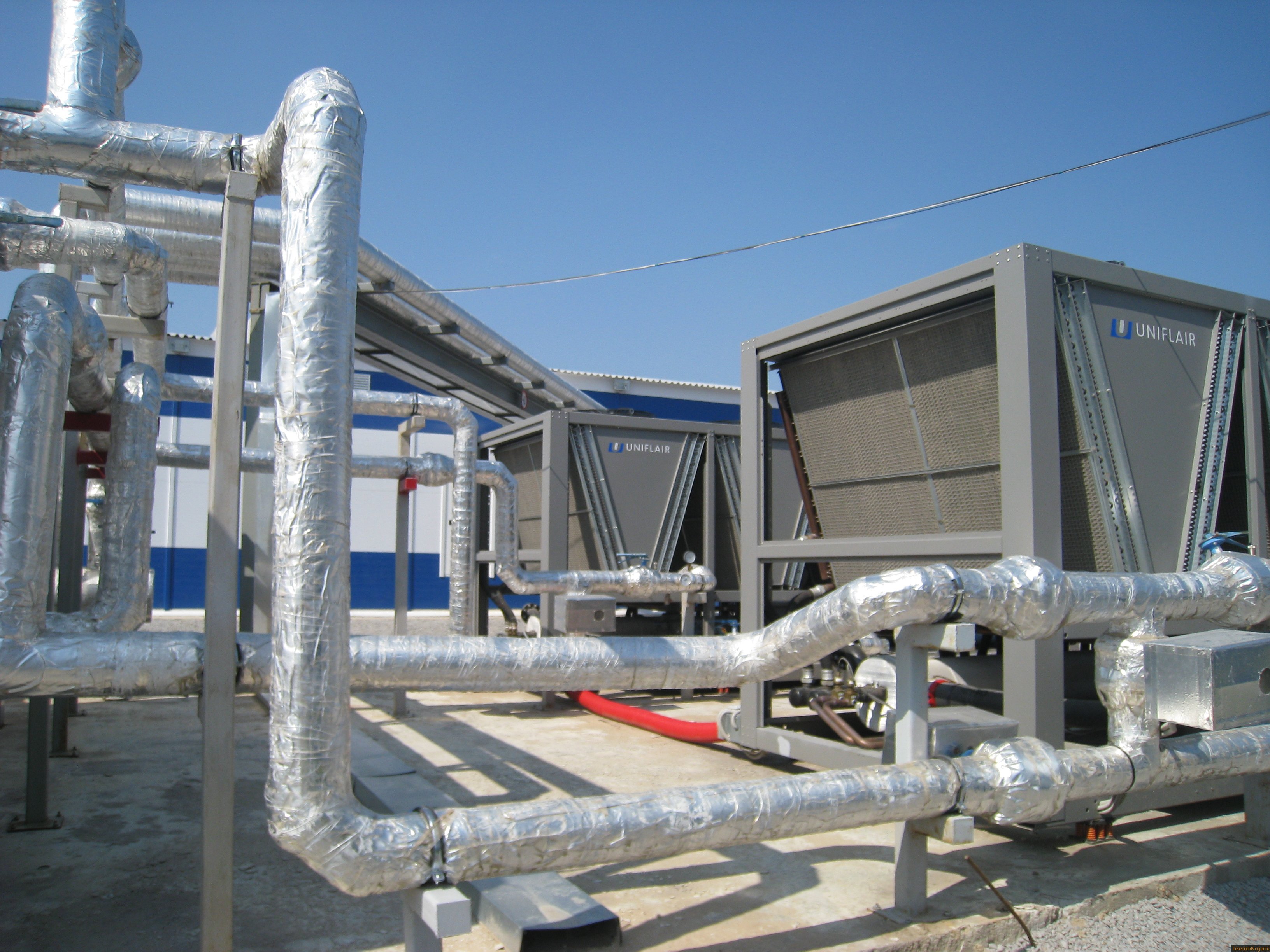

Объем этиленгликоля в баке аккумуляторе 20 т., в системе труб 7-10 т.

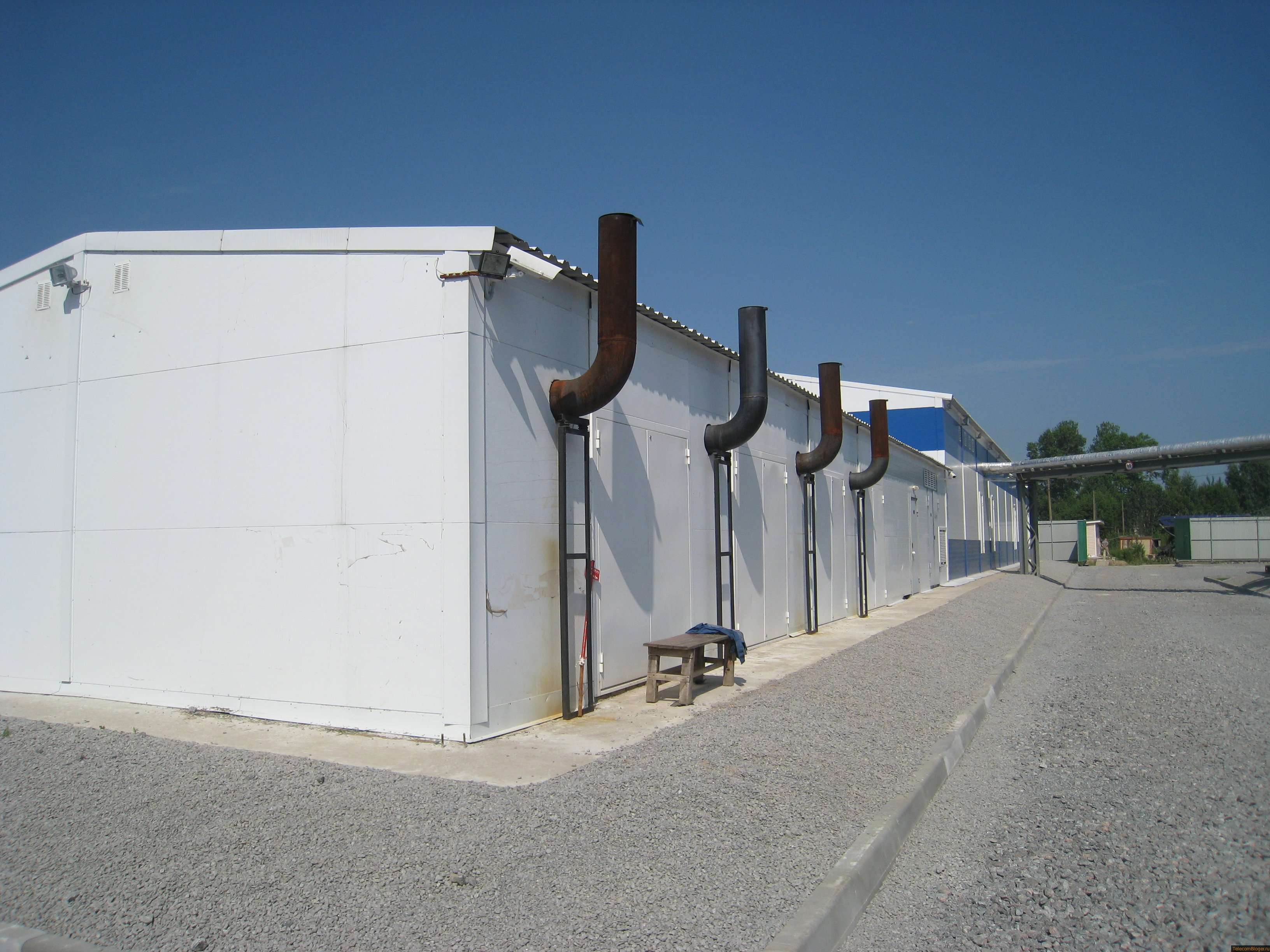

4 ДГУ MTU 800 кВт каждый. Схема резервирования N+1
