Как известно, одна из схем кондиционирования центра обработки данных с использованием шкафных прецизионных кондиционеров заключается во фронтальной подаче охлажденного воздуха в холодный коридор и верхнем воздухозаборе. При этом используются кондиционеры версии «дисплейсмент» (вытеснение).
Верхний воздухозабор
Данное решение часто используется в серверных, которые расположены в непредназначенных для этого помещениях, например, бывших офисах, архивах и т.п.: в них есть стандартные офисные фальшпотолки, нет фальшпола, и часто нет даже возможности его организовать по причине, например, недостаточной высоты.
В этом случае фальшпотолочное пространство используется для кабельной разводки, и оно же играет роль воздуховода для теплого потока воздуха от горячих коридоров к кондиционерам. При этом в фальшпотолок встраиваются решетки: в горячих коридорах для прохода воздуха в подшивное пространство и над кондиционерами для воздухозабора из-за фальшпотолка.
Движение воздуха в заданном направлении осуществляется, во-первых, вентилятором кондиционера, во-вторых, вентиляторами в стойках, нагнетающими воздух из холодного в горячий коридор, и, в-третьих, естественной тягой воздуха подниматься вверх из горячего коридора. Тем не менее, для большей эффективности рекомендуется устанавливать решетки с наибольшим проходным сечением.
ВР-ПЯ: потолочные решетки при верхнем воздухозаборе
У проектировщиков часто возникает вопрос, какие именно решетки лучше использовать в проектах кондиционирования ЦОД. Выбор, оказывается, не велик. Автор данной статьи не раз закладывал в проекты потолочные ячеистые решетки СЕЗОН ВР-ПЯ, поэтому о них речь и пойдет далее (решетки ВР-ПЯ не следует путать с ВР-Я, так как последние не являются потолочными (буква «П» в обозначении означает «потолочная»)).
Рамка решетки СЕЗОН ВР-ПЯ изготавливается из таврового профиля. Решетки устанавливаются на направляющие потолка подобно плиткам (кладутся сверху). Производителем предусмотрена возможность оснащения решетки клапаном расхода воздуха (КРВ), однако, говоря о кондиционировании ЦОД, особой потребности в нем нет, он лишь создает дополнительное сопротивление.
В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается.
Стандартная плитка фальшпотолка имеет размер 600х600мм, поэтому следует использовать решетки ВР-ПЯ 600х600 (именно так и выглядит заказная позиция). При этом фактический габаритный размер решетки 598х598мм.
Рекомендуемая расчетная скорость воздуха через решетку для схемы кондиционирования ЦОД с использованием фальшпотолка составляет 1,5м/с. При этом расход воздуха через решетку составит 1360м3/час.
Характеристики решетки ВР-ПЯ 600х600
| Фактический габаритный размер решетки, мм |
598х598х20 |
| Площадь свободного сечения, м2 |
0,2518 |
| Масса, кг |
0,94 |
| Расход воздуха при скорости 1,5 м/с, м3/ч |
1360 |
| Производитель |
Завод СЕЗОН |
Геометрия и монтаж решеток ВР-ПЯ

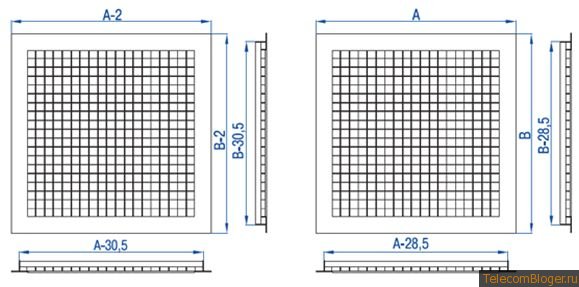

Посадочные размеры решеток ВР-ПЯ габаритами АхВ.
Профили рамки ВР-ПЯ

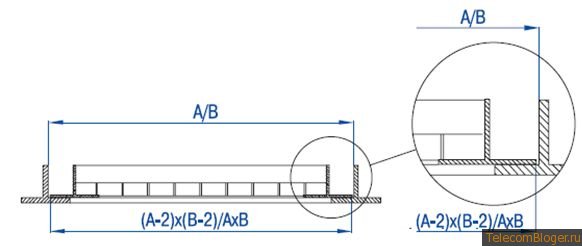

Расположение решетки ВР-ПЯ на направляющих подвесного потолка
Альтернатива ВР-ПЯ
Помимо ВР-ПЯ для установки в потолок подходят и решетки американского производителя SLP. Однако для них сложно найти технические данные даже в интернете.
Из найденного:
- Решетки производятся из ПВХ с добавлением аддитивов. Аддитивы придают прочность и стабильность размеров, устойчивость к деформации и провисанию, антистатические свойства, что особенно важно при длительной эксплуатации – пыль не оседает на решетках и не портит их внешний вид.
- Решетки устанавливаются в подвесную потолочную систему с растром 600х600мм так же, как и потолочные плиты.
- Габариты решеток: 595х595мм,
- Три варианта размеров ячеек: 20х20х8мм, 15х15х8мм и 10х10х8мм (для ЦОД можно порекомендовать первые два варианта),
- Цвет: белый.
Автор: Юрий Хомутский
