В отличие от старых вентиляторов, построенных по классической схеме с внешним электродвигателем и обладающих большими габаритами, современные вентиляторы весьма компактны. Этого удалось добиться за счет применения встроенного двигателя, реализация которого стала возможной только после внедрения схемы электродвигателя с внешним ротором.

Вентиляторы с внутренним ротором

Традиционно во всех машинах и электродвигателях ротор расположен внутри статора. Неподвижный статор закреплен в корпусе агрегата и охватывает вращающиеся ротор и его обмотку. Далее вращательное движение передается потребляющей машине, например, компрессору или вентилятору.

Схема установки при использовании двигателя с внешним ротором показана на рис. 1.

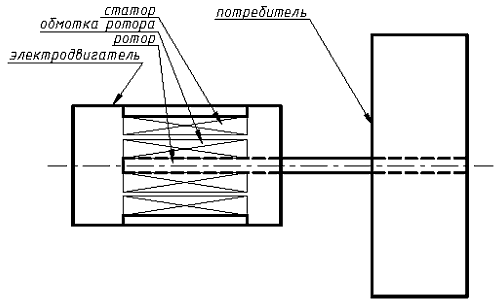

Рис. 1. Схема установки при использовании двигателя с внутренним ротором.

Вентиляторы с внешним ротором

Очевидно, что, если потребитель требует вал большого диаметра, то вышеприведенная схема не выгодна. Как раз такими машинами являются центробежные вентиляторы. Внутренний диаметр колеса у них велик и потребовал бы или ротора большого диаметра или дополнительный механизм, передающий вращательное движение с ротора на колесо и одновременно усложняющий конструкцию.

Другой выход из ситуации – использование электродвигателей с внешним ротором. В таких двигателях неподвижный статор расположен в центре, а вращающийся ротор будет охватывать статор. При соответствующем подбор диаметров статора, ротора, а также внутреннего и наружного диаметров колеса вентилятора становится возможным получить конструкцию, когда лопатки насаживаются непосредственно на ротор. При этом не требуется никаких дополнительных передающих механизмов и экономится длина ротора. Таким образом, конструкция получается простой и компактной (см. рис. 2).

Рис. 2. Схема установки при использовании двигателя с внешним ротором.

Рис. 3. Вентилятор с внешним ротором
