Фото экскурсия по Дата-Центру «Траст-Инфо»

16.12.2009
|
author
|
Раздел: Новости, Фотоэкскурсии в ЦОД
|

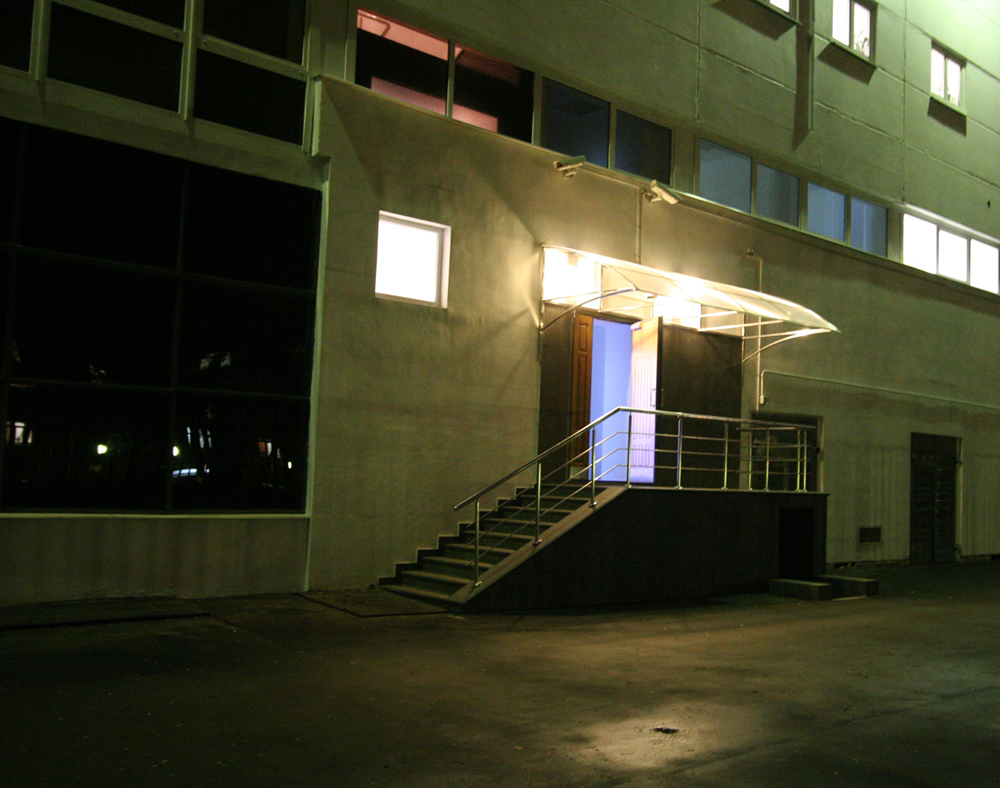

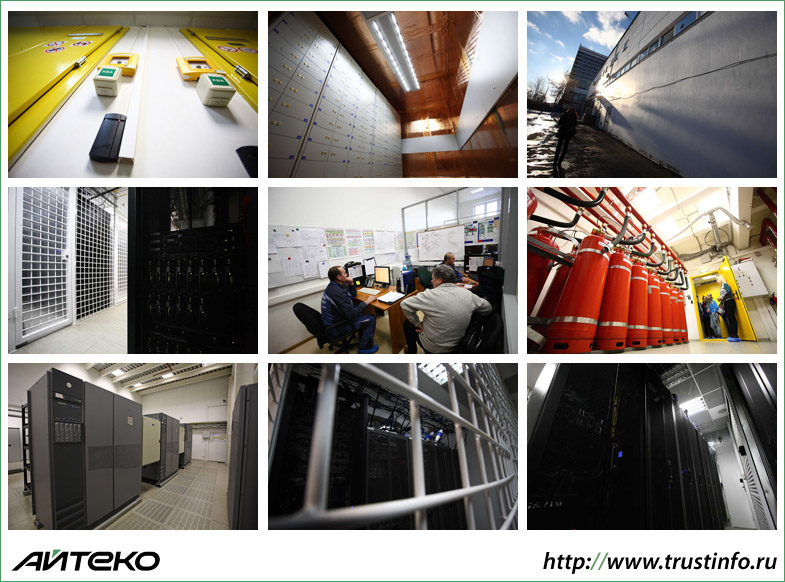

Дата-центр Трастинфо

Дата-центр “ТрастИнфо” – один из крупнейших коммерческих ЦОДов России. Он спроектирован и построен по стандарту TIA-942 и соответствует уровню надежности 3 (Tier III), показатель бесперебойной работы составляет 99,982%. Такой уровень дает клиентам достаточно серьезную уверенность в том, что их данные надежно защищены. Предлагаем вашему вниманию фотоэкскурсию по ЦОД “ТрастИнфо”.

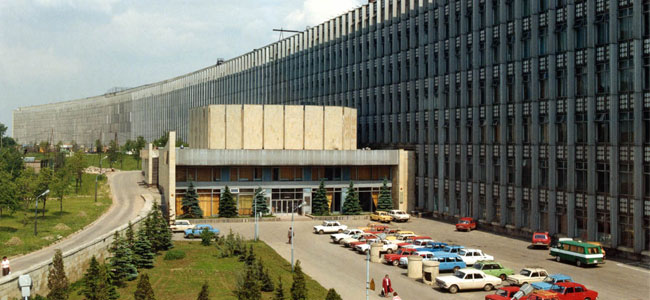

ЦОД “ТрастИнфо” находится на территории Научно-исследовательского центра электронной вычислительной техники (НИЦЭВТ) – одного из старейших предприятий-разработчиков средств вычислительной техники и системного программного обеспечения в России, созданного в СССР в конце 1940-х годов. НИЦЭВТ – режимный объект, вход на территорию осуществляется только по специальным пропускам.

Дата-центр "ТрастИнфо" - один из крупнейших коммерческих ЦОДов России

Современный ЦОД – это комплекс сложных инженерных систем, позволяющих организовать безопасную и бесперебойную работу серверного и телекоммуникационного оборудования. В “ТрастИнфо” размещено оборудование клиентов “Ай-Теко” и самой компании. Энергопитание “ТрастИнфо” организовано от двух подстанций, здесь можно размещать оборудование с высоким энергопотреблением. Среднее энергопотребление на стойку – 5 кВт. Максимально возможное размещение оборудования – 15 кВт со стойки.

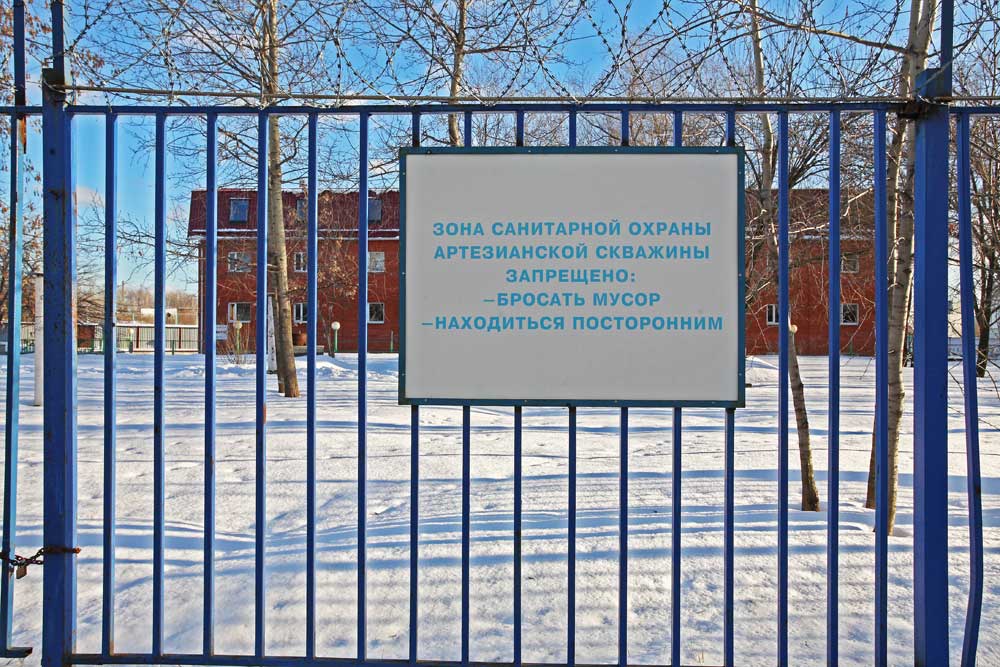

Еще одним колоссальным преимуществом ЦОД “ТрастИнфо” является артезианская скважина прямо на территории. В здании размещены теплообменники, которые осуществляют холодообмен между этиленгликолем внешних контуров системы охлаждения с холодной водой двух внутренних контуров холодоснабжения – и эта вода берется именно из артезианской скважины, ее температура +7°C. А во внутренней системе водоснабжения используется накопительный бак холода на 2000 кубометров воды, расположенный прямо тут же, под зданием, ниже глубины промерзания грунта. При необходимости можно будет обеспечить 4 часа автономного охлаждения дата-центра при полной загрузке мощностей, также этот ресурс системы охлаждения позволяет аккумулировать холод и сглаживать пики тепловыделения оборудования в машинных залах.

2

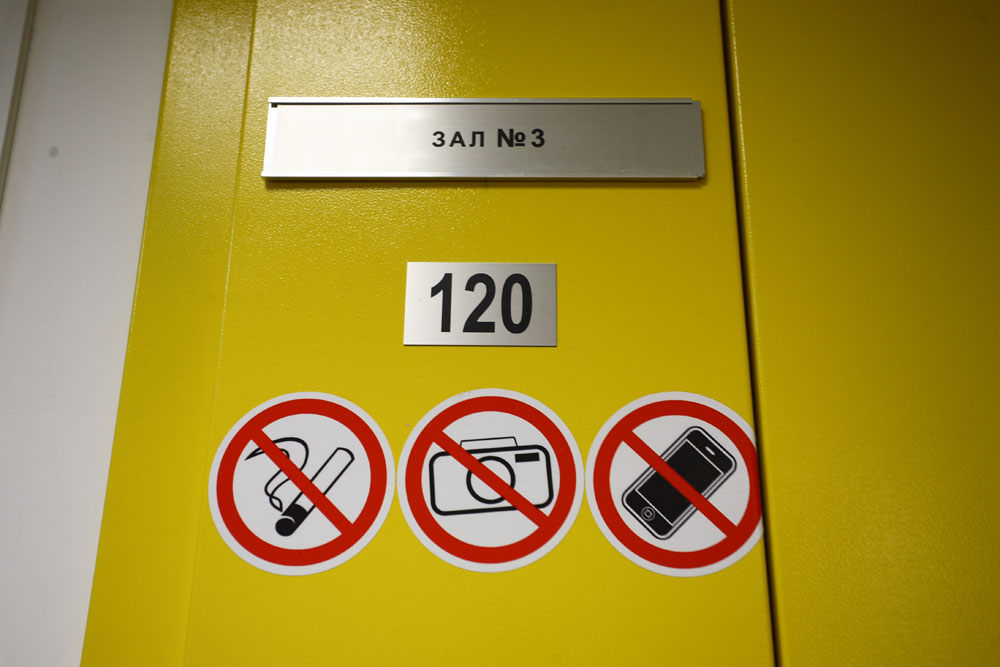

За этой массивной дверью – машинный зал. Всего таких залов в “ТрастИнфо” – 10 (9-й и 10-й запущены в эксплуатацию в конце декабря 2012 года).

За этой массивной дверью - машинный зал. Всего таких залов в "ТрастИнфо" - 10 (9-й и 10-й запущены в эксплуатацию в конце декабря 2012 года)

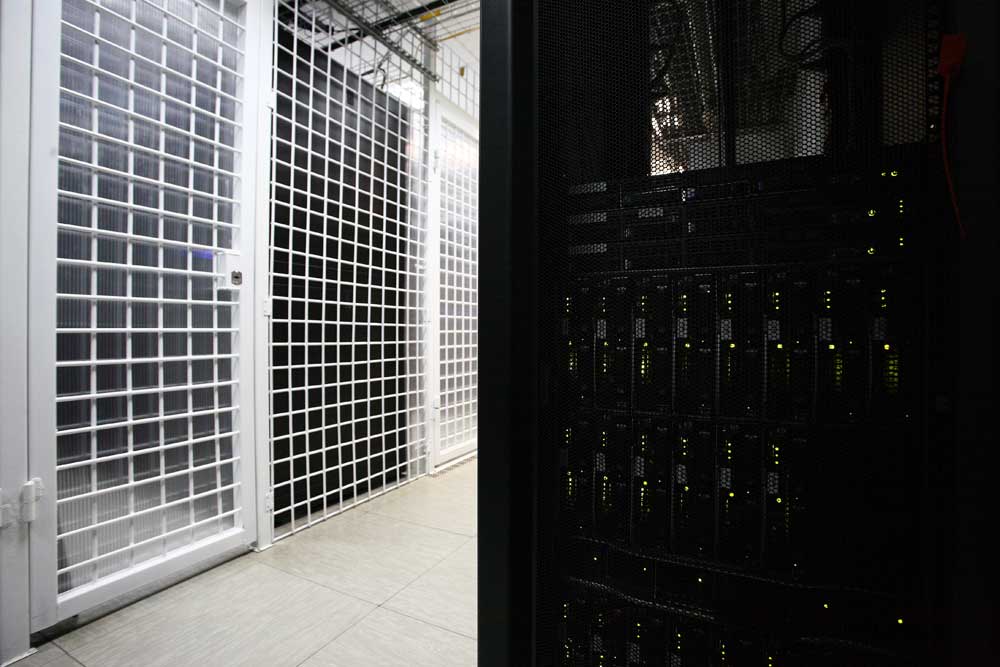

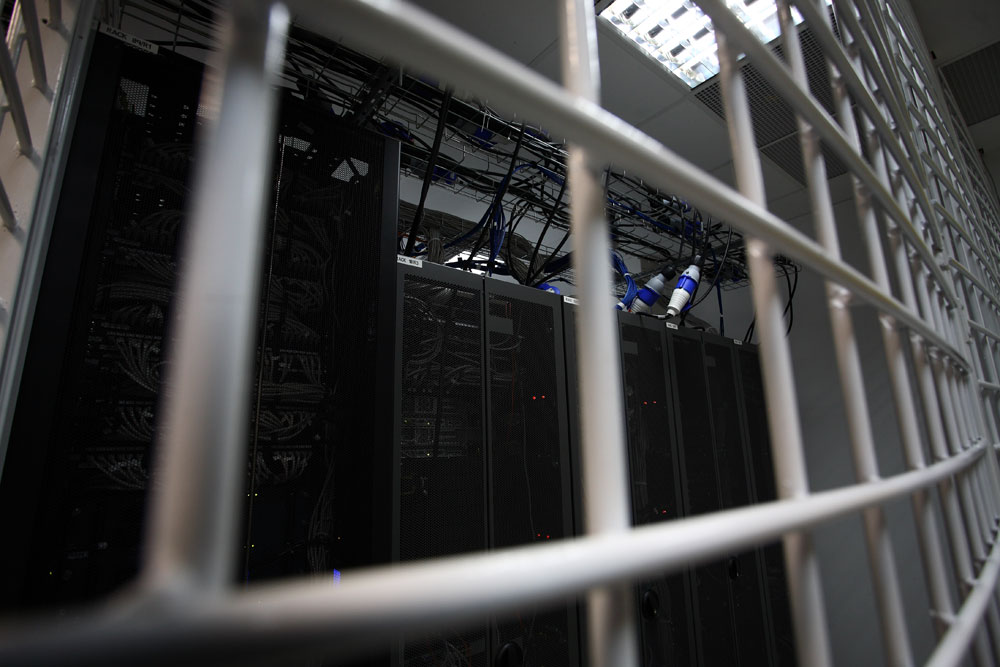

В этих “клетках” – серверы клиентов “ТрастИнфо”. Многие серверные стойки защищены сварными решетками и кодовыми замками, чтобы исключить возможность физического несанкционированного доступа.

В этих "клетках" - серверы клиентов "ТрастИнфо". Многие серверные стойки защищены сварными решетками и кодовыми замками, чтобы исключить возможность физического несанкционированного доступа.

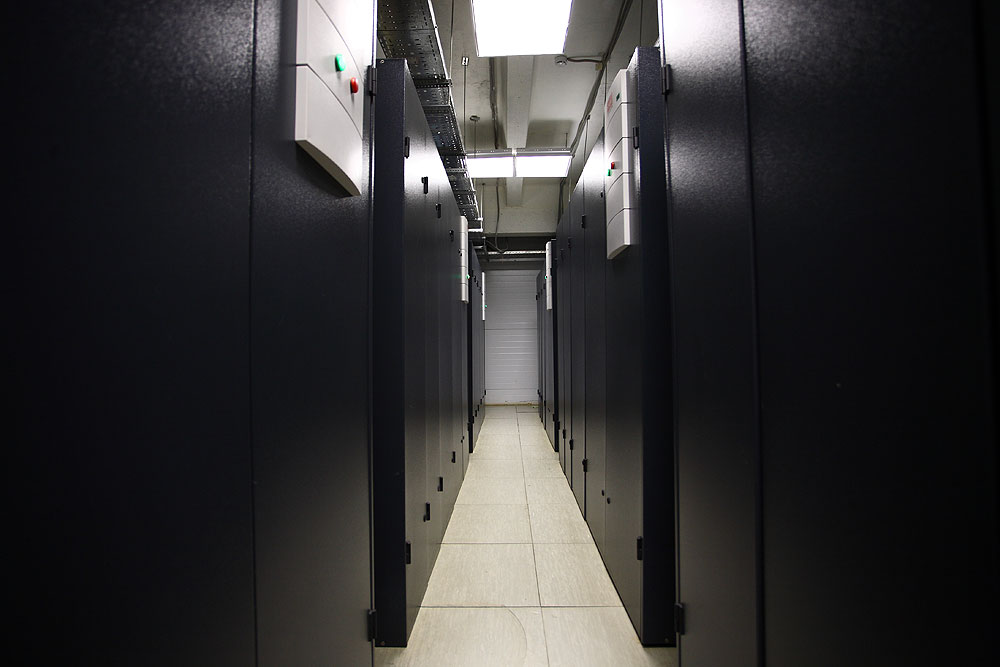

Стойка с оборудованием клиента (собственным или арендованным) также может, в соответствии с требованиями заказчика, отгорожена плексигласовыми щитами. Это позволяет создавать особые температурные условия, например – более низкую температуру. Такой способ дополнительного охлаждения применяется для особо нагруженных серверов. Вентиляционная система ЦОД “ТрастИнфо”позволяет поддерживать оптимальный температурный режим и настраивать его индивидуально, согласно потребностям клиентов.

В этих "клетках" - серверы клиентов "ТрастИнфо". Многие серверные стойки защищены сварными решетками и кодовыми замками, чтобы исключить возможность физического несанкционированного доступа.

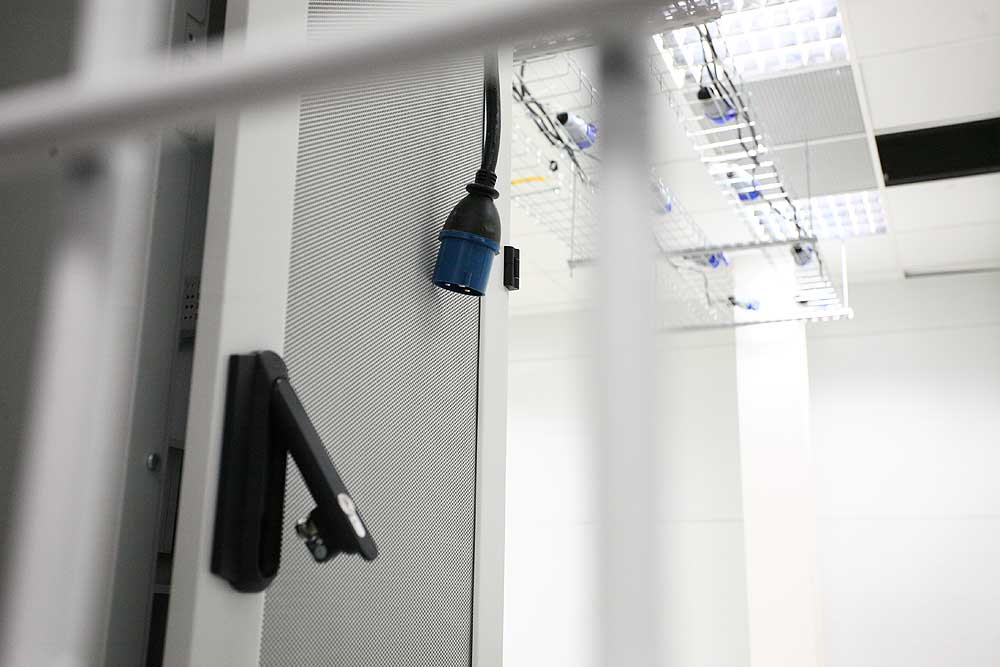

“Свободная касса”… точнее, розетка-“груша” для подвода электричества к оборудованию

"Свободная касса"... точнее, розетка-"груша" для подвода электричества к оборудованию

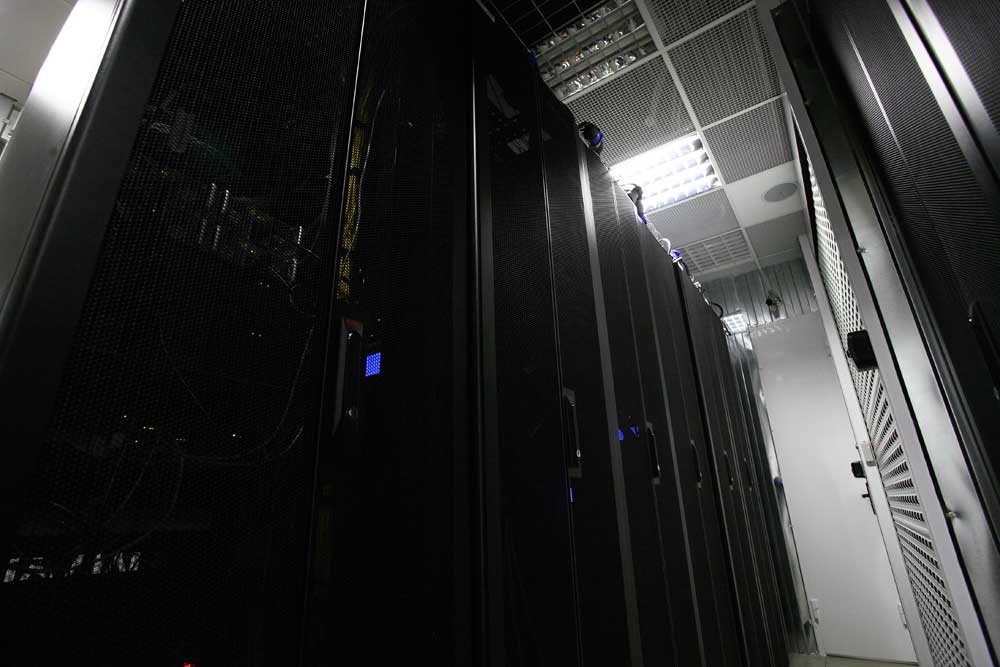

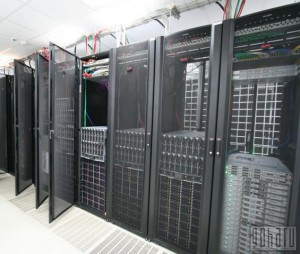

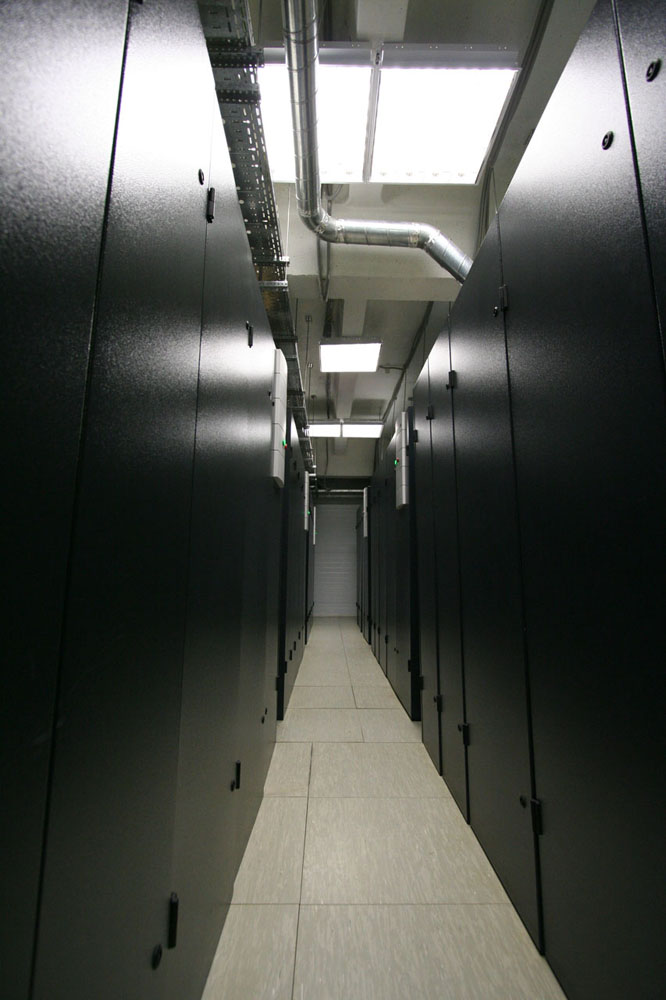

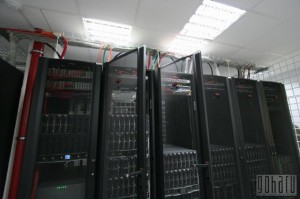

Серверные стойки. За перфорированным фальш-потолком – коммуникации и инженерные системы.

Серверные стойки. За перфорированным фальш-потолком - коммуникации и инженерные системы.

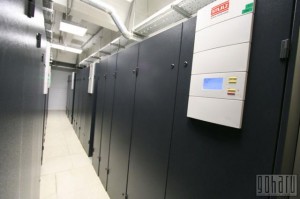

Вентиляционная камера. В дата-центре используются холодильные машины (чиллеры) производства Stulz (Германия) с холодопроизводительностью 100 КВт. Каждая машина подключена к двум контурам водоснабжения, что позволяет обеспечить непрерывность работы всех кондиционеров в случае проведения регламентных и ремонтных работ на трассах холодоснабжения или на чиллерах.

Для разграничения доступа к оборудованию в машинных залах и к инженерным систем дата-центра все чиллеры вынесены за пределы машинных залов. Доставка холодного воздуха и отбор нагретого осуществляется через специальные клапаны под фальшполом и за фальшпотолком машинных залов. Высоты фальшпола и фальшпотолка рассчитаны таким образом, чтобы обеспечить необходимый воздухообмен. Это уникальное для российских дата-центров решение.

Все трассы кондиционирования задублированы, кондиционеры имеют систему резервирования “N+1”. Они объединены в автоматическую сеть, работа которой управляется автоматикой – исходя из показаний датчиков температуры и влажности, расположенных в кондиционерах, под фальшполом и за фальшпотолком в машинных залах.

Все трассы кондиционирования задублированы, кондиционеры имеют систему резервирования "N+1". Они объединены в автоматическую сеть, работа которой управляется автоматикой - исходя из показаний датчиков температуры и влажности, расположенных в кондиционерах, под фальшполом и за фальшпотолком в машинных залах.

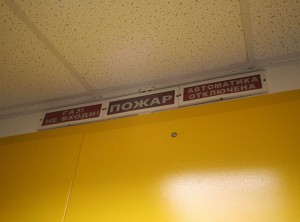

Все помещения дата-центра входят в единую систему пожаротушения, которая состоит из цифровой станции производства Schrack (Австрия) и газового оборудования производства АРТСОК. Система интегрирована с пожарной сигнализацией и охранной сигнализацией дата-центра.

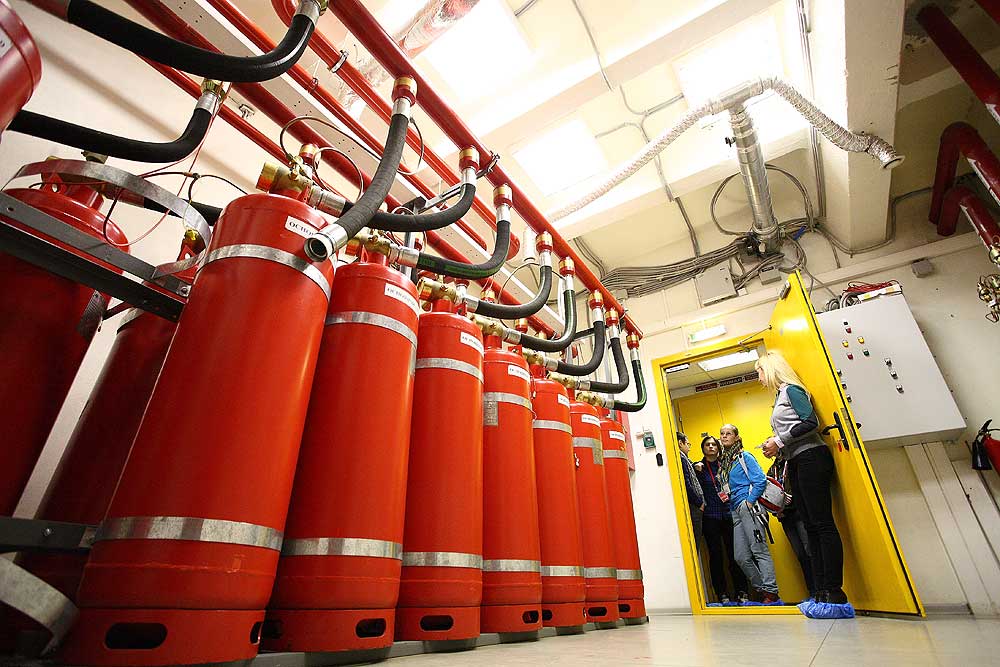

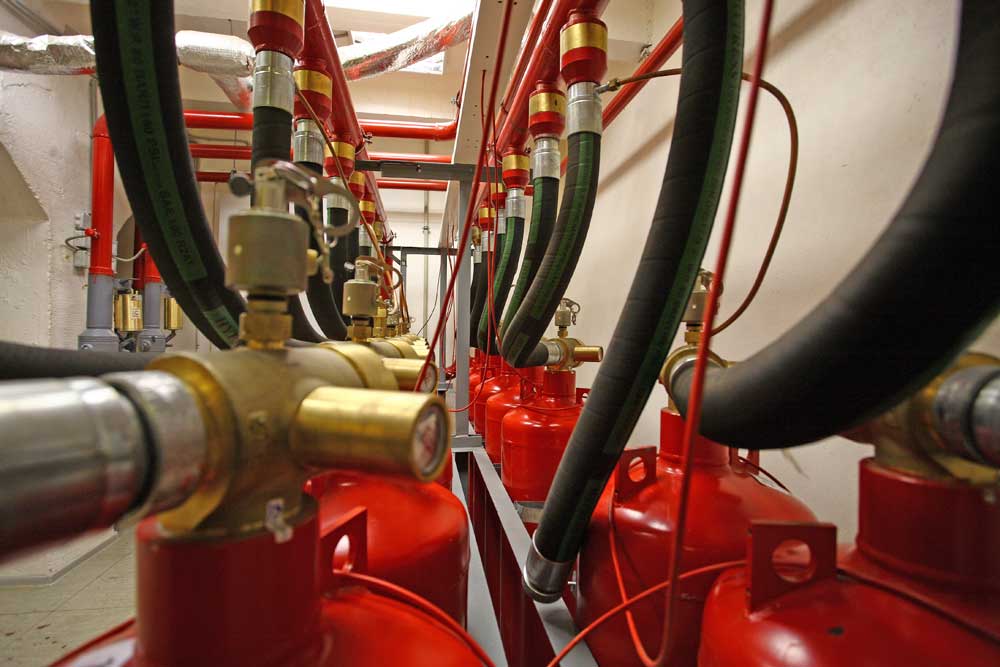

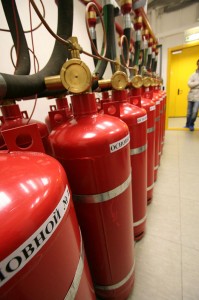

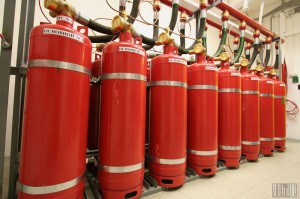

Установка пожаротушения состоит из модуля с огнетушащим веществом (Хладон-125). 18 баллонов и управляющее оборудование размещены в выделенном помещении. Их резервирование – по схеме “2N” – то есть в два раза больше, чем необходимо по расчетам (и больше, чем требуется по стандарту Tier III). Из этого помещения сделана трубопроводная разводка по всем помещениям ЦОД.

Все помещения дата-центра входят в единую систему пожаротушения, которая состоит из цифровой станции производства Schrack (Австрия) и газового оборудования производства АРТСОК. Система интегрирована с пожарной сигнализацией и охранной сигнализацией дата-центра.

Все помещения дата-центра входят в единую систему пожаротушения, которая состоит из цифровой станции производства Schrack (Австрия) и газового оборудования производства АРТСОК. Система интегрирована с пожарной сигнализацией и охранной сигнализацией дата-центра.;

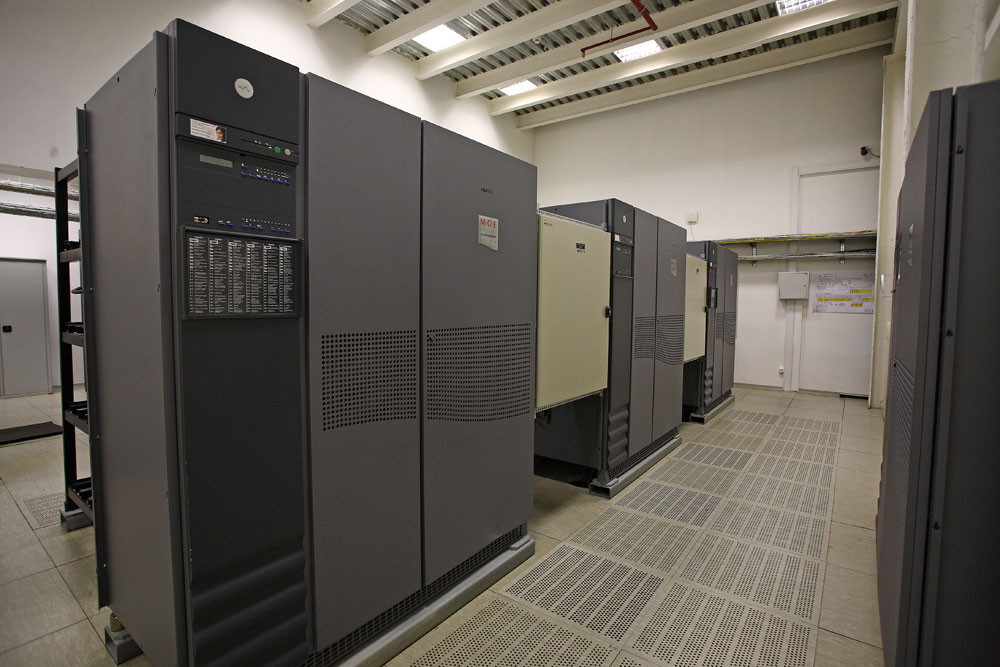

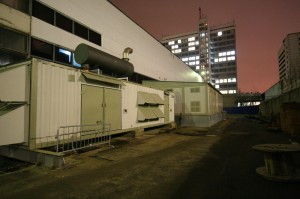

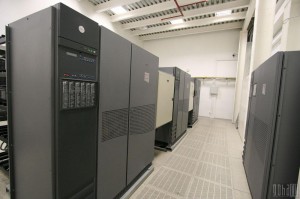

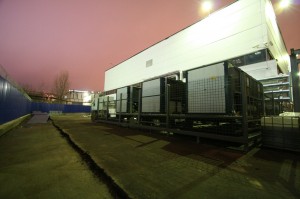

Зал ИБП – часть системы энергоснабжения ЦОД “ТрастИнфо”. Дата-центр укомплектован ABP – системой автоматического ввода резерва. При отсутствии электропитания от двух штатных подстанций ЦОД перейдет на резервное питание от аккумуляторов. Расчетное время работы ИБП составляет 10-15 минут (до полной разрядки аккумуляторных батарей – 45 минут). Этого времени достаточно для запуска ДГУ – дизель-генераторных установкок. Запас дизельного топлива рассчитан более чем на 9 часов работы при полной нагрузке. В случае необходимости более длительной работы на ДГУ организуется непрерывный подвоз солярки, и ЦОД будет работать в таком режиме столько, сколько надо.

Зал ИБП - часть системы энергоснабжения ЦОД "ТрастИнфо"

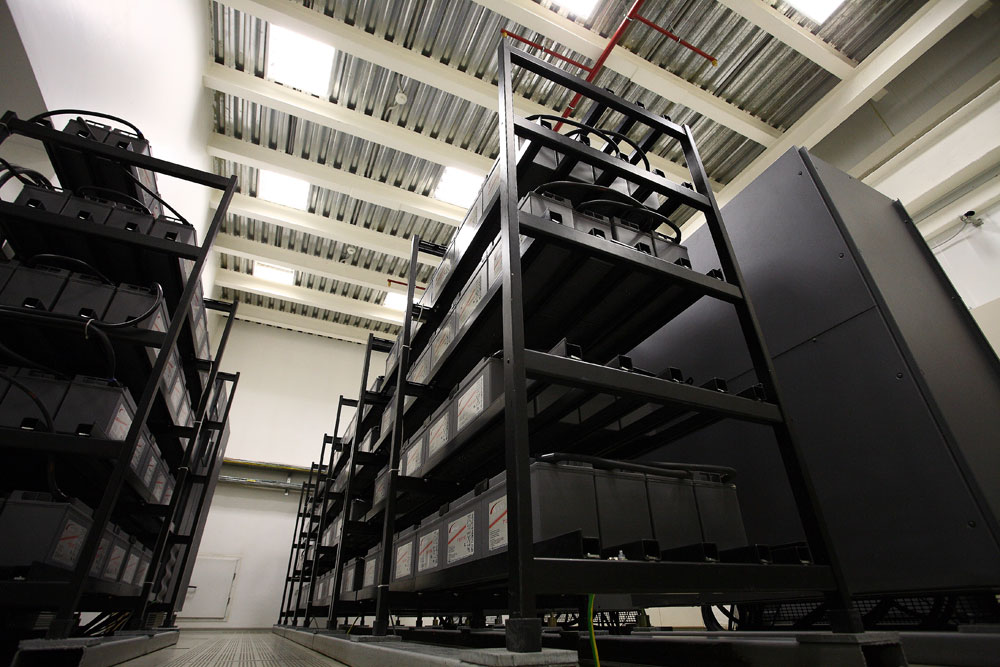

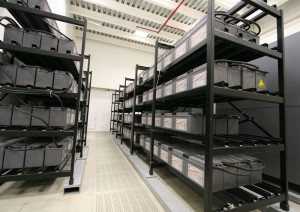

Аккумуляторные батареи.

Аккумуляторные батареи.

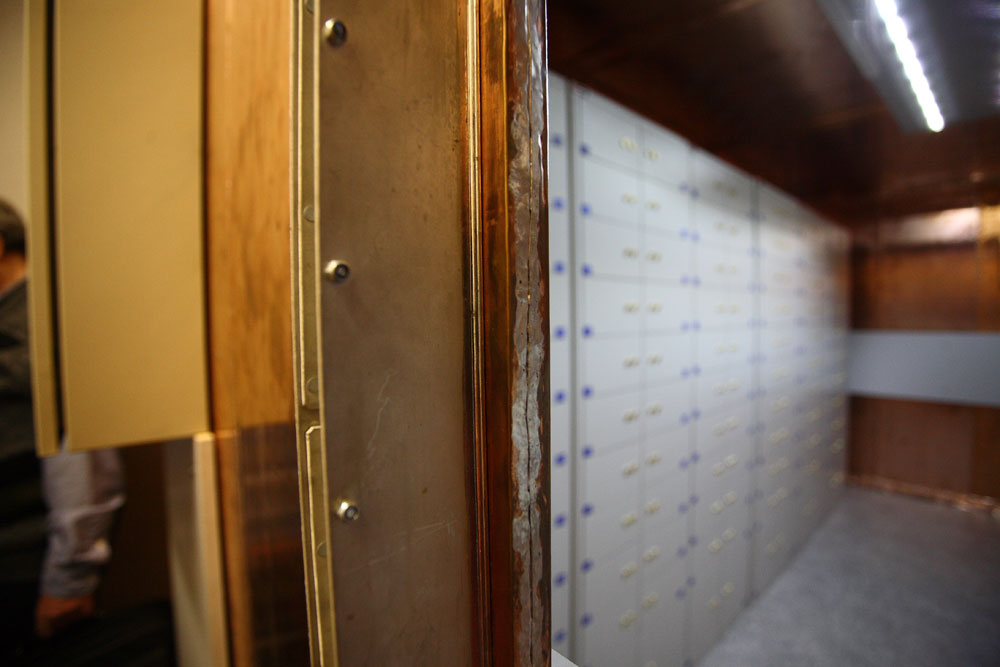

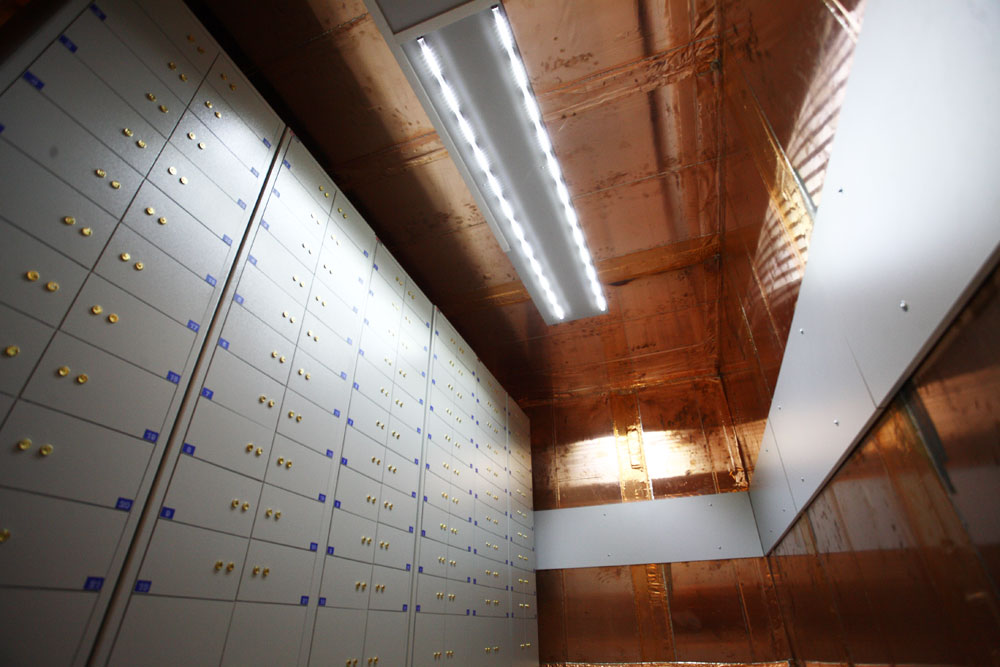

“Медная комната” – специальное помещение, полностью обшитое медными листами. Оно обеспечивает защиту данных, записанных на магнитных лентах, от электромагнитного излучения.

"Медная комната" - специальное помещение, полностью обшитое медными листами. Оно обеспечивает защиту данных, записанных на магнитных лентах, от электромагнитного излучения.

В сейфах, установленных в медной комнате, хранятся носители с критически важными данными, доступ в это помещение строго ограничен.

В сейфах, установленных в медной комнате, хранятся носители с критически важными данными, доступ в это помещение строго ограничен.

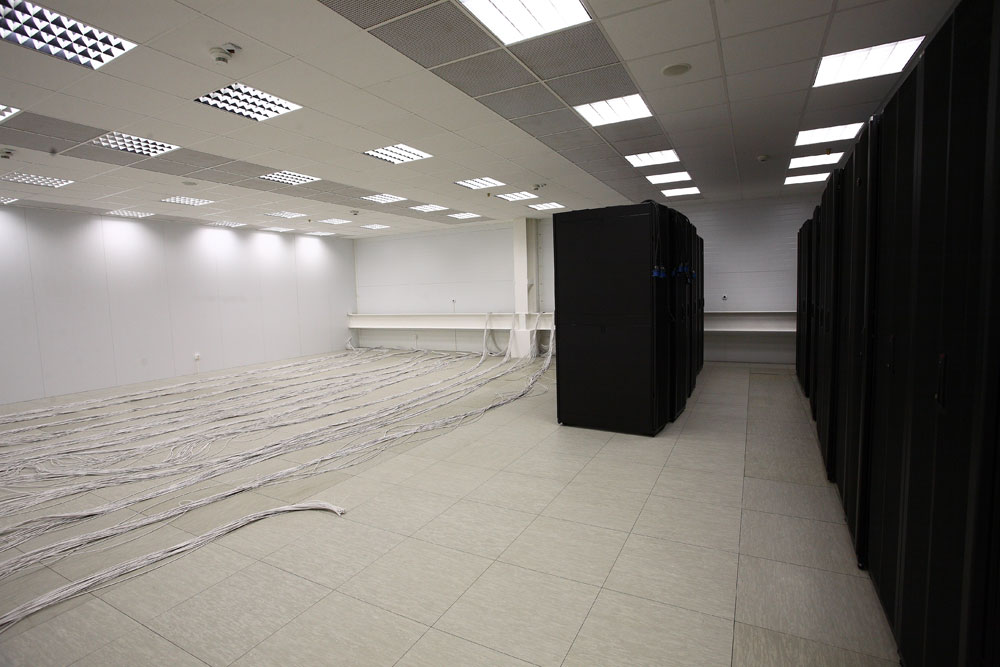

Новый машинный зал готовится к подключению новых серверных стоек

Новый машинный зал готовится к подключению новых серверных стоек

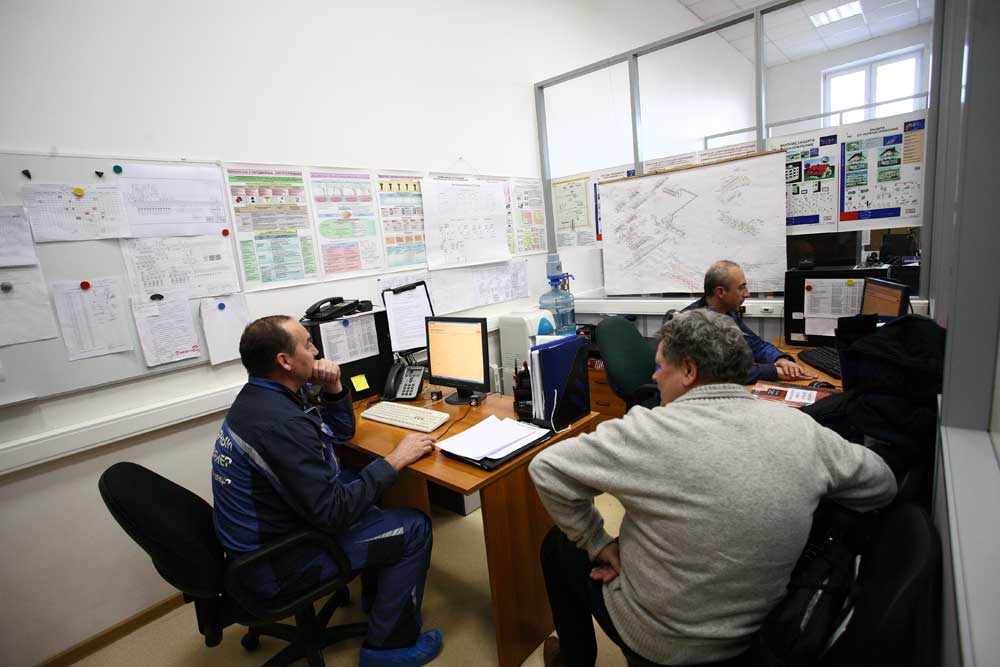

Помещение дежурных инженеров

15

Местный “центр управления полетами” – диспетчерская комната мониторинга инженерных систем ЦОДа. Все в real-time.

Помещение дежурных инженеров

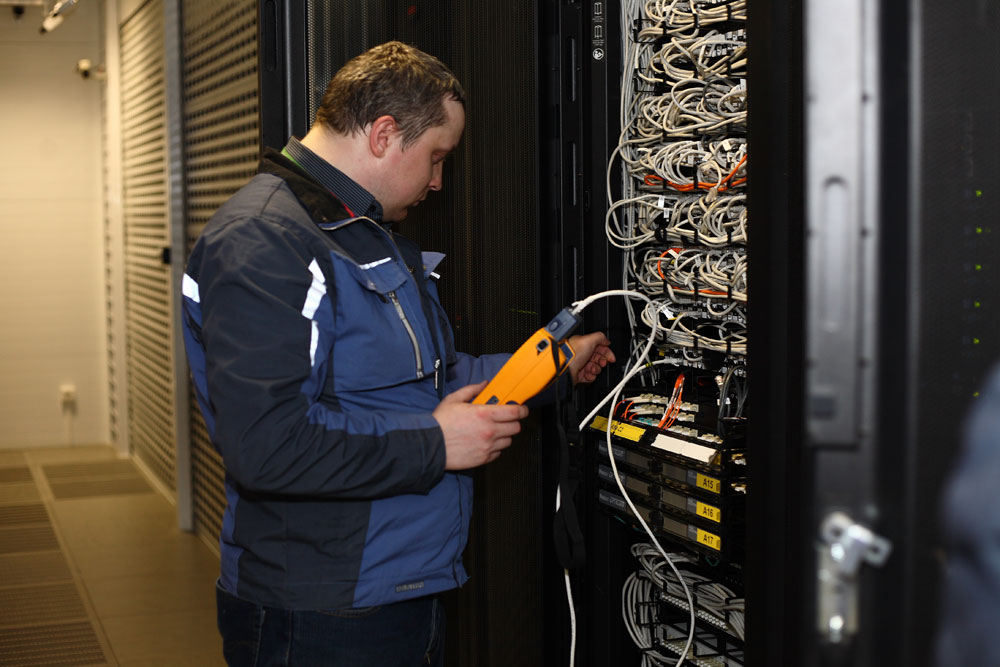

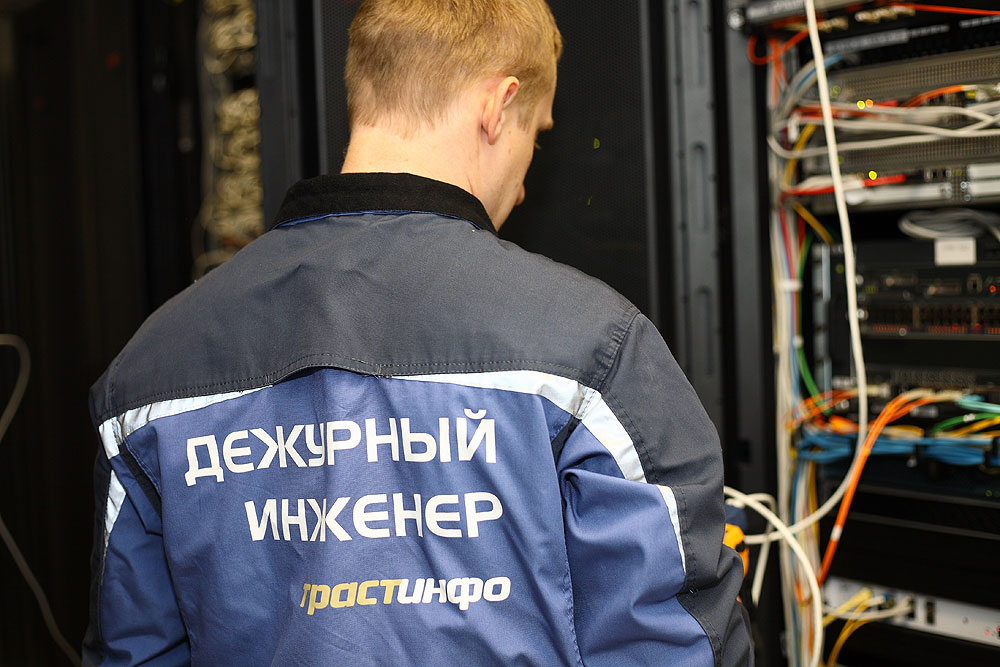

Дежурный инженер “ТрастИнфо” проверяет работу оборудования

Дежурный инженер "ТрастИнфо" проверяет работу оборудования

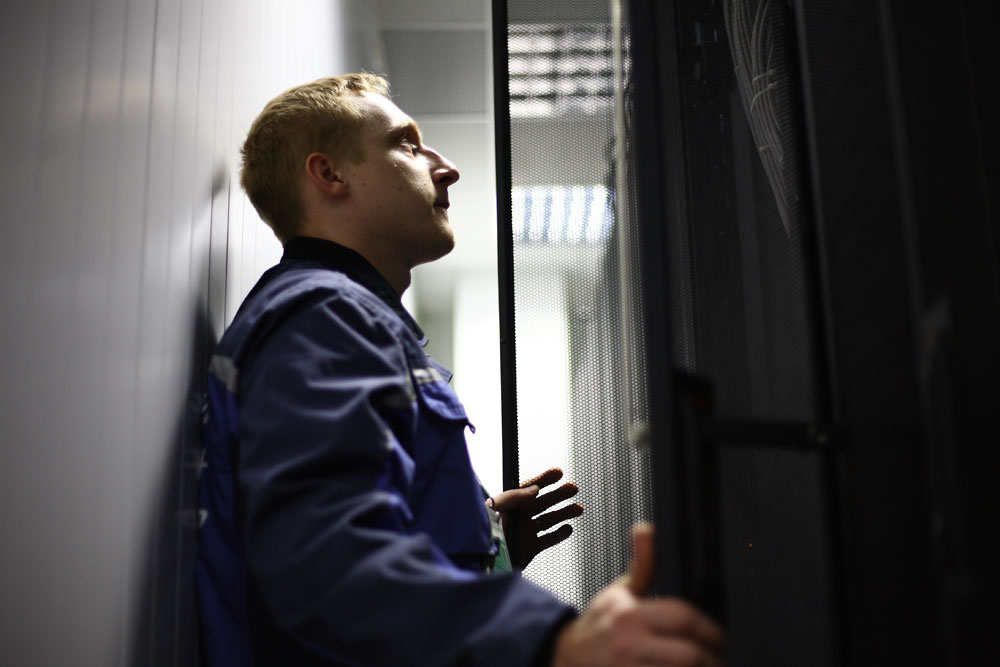

Технические работы

Технические работы

В мире BigData

Технические работы

Фоторепортаж подготовлен во время пресс-тура в ЦОД “ТрастИнфо” в декабре 2012 года.



  • ОН 16.12.2009
    ДГУ - 72 часа работы - интересно, а где на фото емкость для хранения ГМС? (вероятно с учётом требований емкость закопана под землю и соблюдены все нормы по близлежащим зданиям и сооружениям :) )
    Ну почему все делают потолки из этих страшных плит как в офисах.....
    Ответить
  • author 16.12.2009
    Бак с водой для чиллеров находится под землей вот в этом месте
    на територии  дата-центра «Траст-Инфо»

    На счет баков с топливом пока информации нет
    Ответить
  • ОН 16.12.2009
    согласовать склад ГСМ (с учётом объемов необходимого топлива для ДГУ на 72 часа только так) - достаточно сложно.
    Ответить
  • Ivan Karpoukhin 20.12.2009

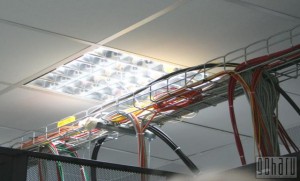

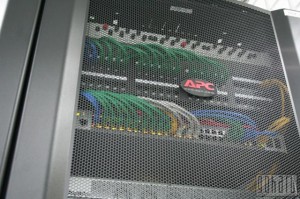

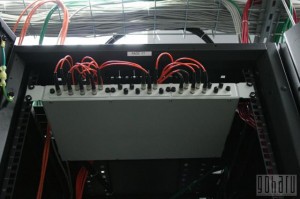

    А в чем прикол прокладки СКС в лотках при наличии фальшпола?
    Ответить
  • author 20.12.2009
    Вполне вероятен вариант когда высоты фальшпола не хватает для прокладке всего СКС.

    При большом количестве шкафов в одном помещении, необходимо проложить существенное количество СКС, это приводит к значительной концентрации лотков и кабелей в подфальшпольном пространстве, что в свою очередь может отразиться на проходимости воздуха и как следствие перепада уровня давления воздуха в разных точках автозале.

    В коммерческих Дата-Центра очень часто появляются потребности по прокладке дополнительных кабелей, а при включенных кондиционерах, инженерам будет очень сложно проложить дополнительные кабеля в подфальшпольном пространстве, поэтому в дополнении используются подвесные лотки над шкафами.
    Ответить
  • ОН 21.12.2009
    + зачастую под фальшполом прокладываются кабели питающие (энергитека), прокладывать вместе с ними СКС крайне не желательно.
    Ответить
  • author 21.12.2009
    В TIA - 942 написано следующее, не менее 300 мм между лотками c экранированными силовыми кабелями и медными кабелями типа «витая пара».
    Если выполнять эти условия, то ничего страшного не произойдет, при прокладке всех кабелей в подфальшпольном пространстве
    Ответить
  • клиент этого цода 19.09.2010
    Там силовые кабели со слаботочкой все идет по верху стоек, под фальшполом только оптика. Причем слаботочка с силовыми переплетаются постоянно и ни о каких 300мм там речи не идет.
    Также частенько в зале влажность повышенная и температура вырастает аж сам как в бане себя чувствуешь, ибо экономят они.
