Сравнение вентиляторов, лопатки которых загнуты назад и вперед

В каталогах вентиляционного оборудования всегда указывается тип лопаток соответствующего вентилятора: загнуты назад или вперед. Как это влияет на его характеристики?

Загнутые вперёд лопатки

Лопатки, загнутые вперед, при работе вентилятора как бы «загребают» воздух и разгоняют его (см. рис. 1).

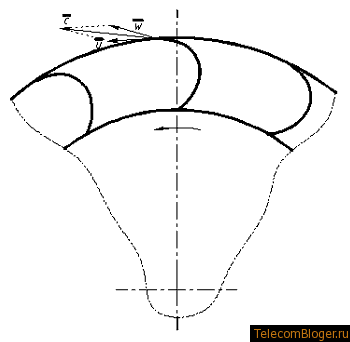

Рис. 1. Колесо вентилятора с лопатками, загнутыми вперёд.

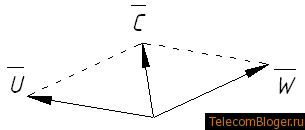

Рис. 2. Треугольник скоростей у вентилятора с загнутыми вперёд лопатками (w – относительная скорость, u – окружная, c – абсолютная).

Треугольник скоростей показан на рис. 2. Видно, что, так как окружная и относительная скорости близки по направлению, то их векторная сумма (абсолютная скорость) велика. Полезная работа вентилятора тратится на повышение давления воздуха и его скоростного напора (потенциальную и кинетическую энергии), следовательно, динамический напор вентилятора окажется большим из-за высокой скорости воздуха на выходе.

Характеристика вентилятора с загнутыми вперед лопатками выглядит следующим образом:

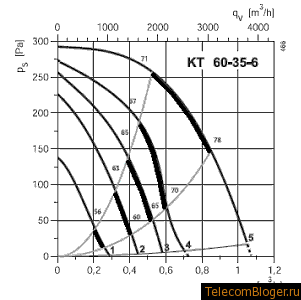

Рис. 3. Характеристика вентилятора с загнутыми вперед лопатками.

Отметим отличительные свойства вентиляторов с загнутыми вперед лопатками:

  • высокий напор,
  • относительно узкая рекомендуемая рабочая зона (на рис. 3.3 выделена жирно),
  • при приближении расхода воздуха к нулю напор вентилятора практически не увеличивается (из-за резкого падения КПД),
  • при приближении напора вентилятора к нулю расход воздуха практически не увеличивается (из-за резкого падения КПД),
  • неустойчивость работы вентилятора в левой части характеристики (при низких расходах воздуха),
  • потребляемая мощность вентилятора непрерывно растёт с ростом расхода воздуха,
  • достаточно высокий шум.

Загнутые назад лопатки.

Другая картина наблюдается в вентиляторах с лопатками, загнутыми назад (см. рис. 4, 5). Здесь нет столь «жесткого» контакта лопаток с воздухом, лопатка как бы «гладит» воздух, что, в частности, снижает шум работающего вентилятора.

Направления окружной и относительной скоростей существенно различаются, поэтому абсолютная скорость низка по абсолютной величине, следовательно, динамический напор вентиляторов ниже.

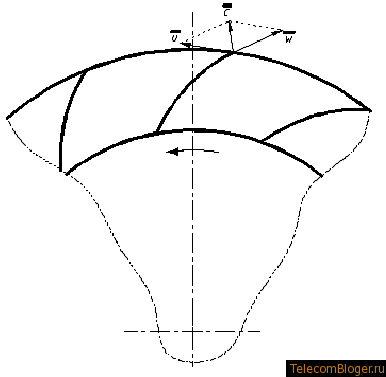

Рис. 3.4. Колесо вентилятора с лопатками, загнутыми назад.


Рис. 3.5. Треугольник скоростей у вентилятора с загнутыми назад лопатками (w – относи-тельная скорость, u – окружная, c – абсолютная).


Рис. 3.6. Характеристика вентилятора с загнутыми назад лопатками.

Отличительные свойства вентиляторов с загнутыми назад лопатками:

  • напор ниже при прочих равных условиях,
  • широкая рекомендуемая рабочая зона,
  • более приближенная к линейной характеристика вентилятора,
  • отсутствие зон с неустойчивой работой вентилятора,
  • пониженный шум

Автор: Хомутский Юрий



|
