Строительство ЦОД Вконтакте, Часть II
Предлагаем вашему вниманию вторую часть фото-отчета по строительству ЦОД Вконтакте в Санкт-Петербурге.

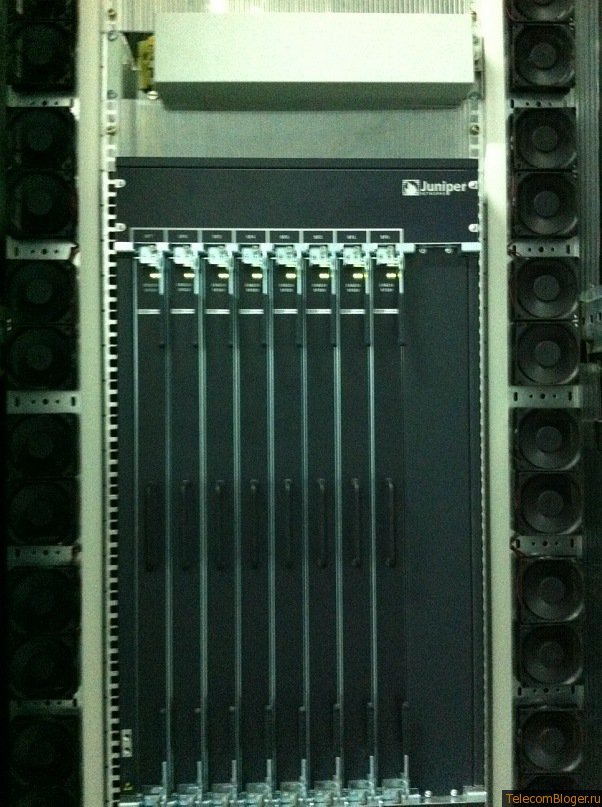

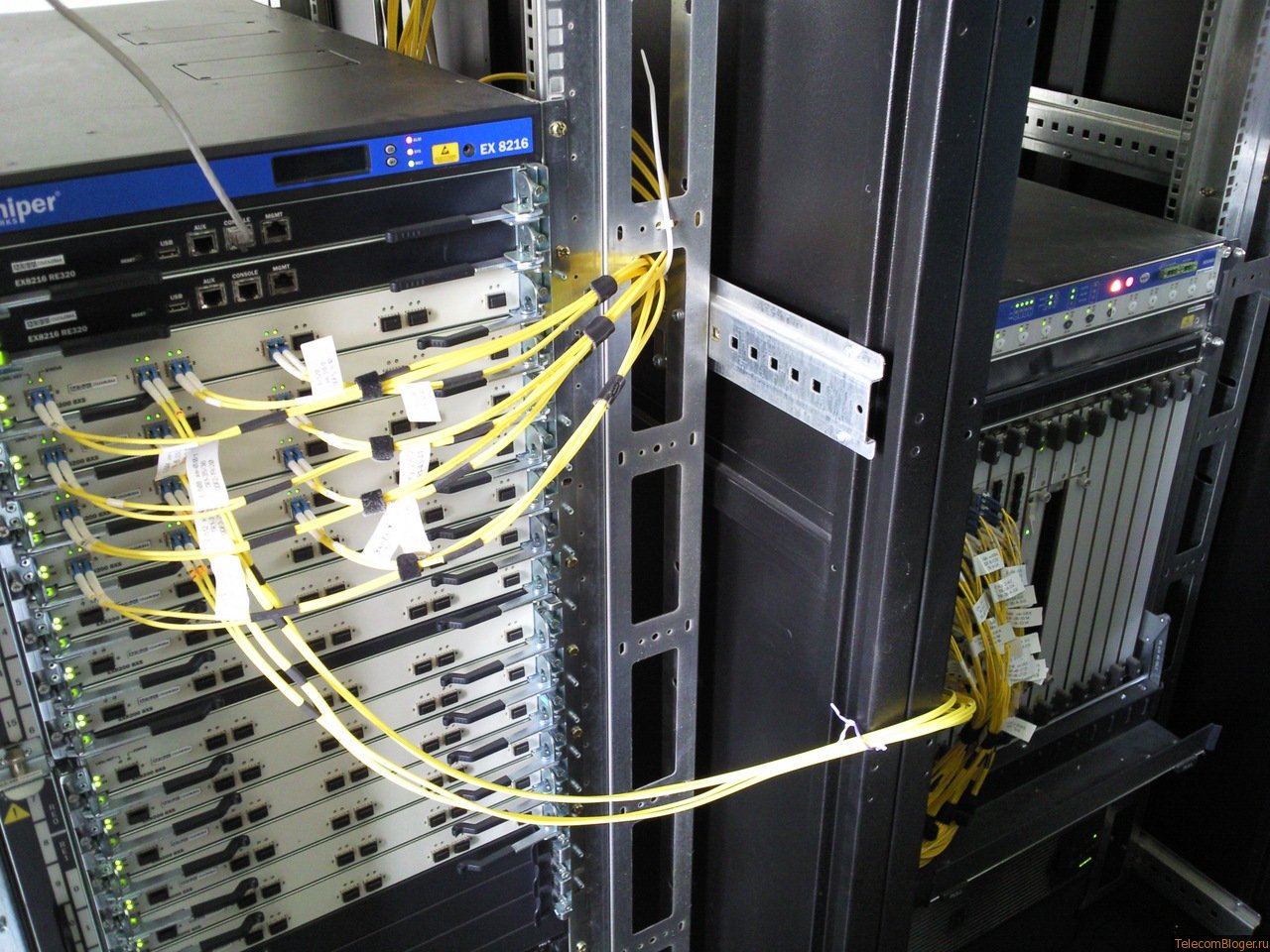

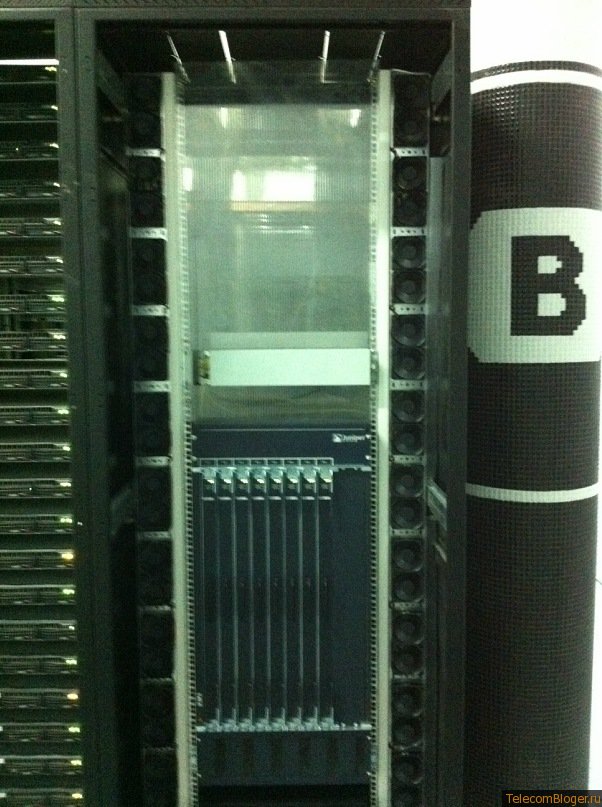

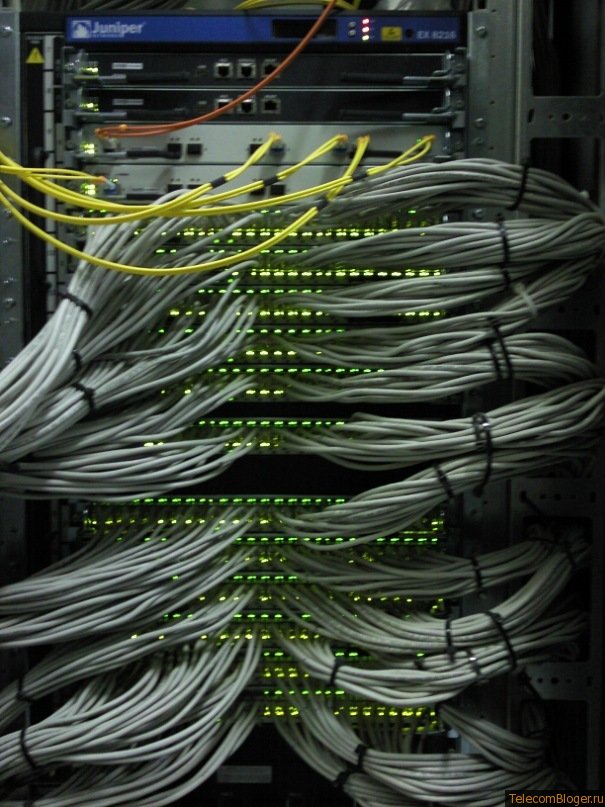

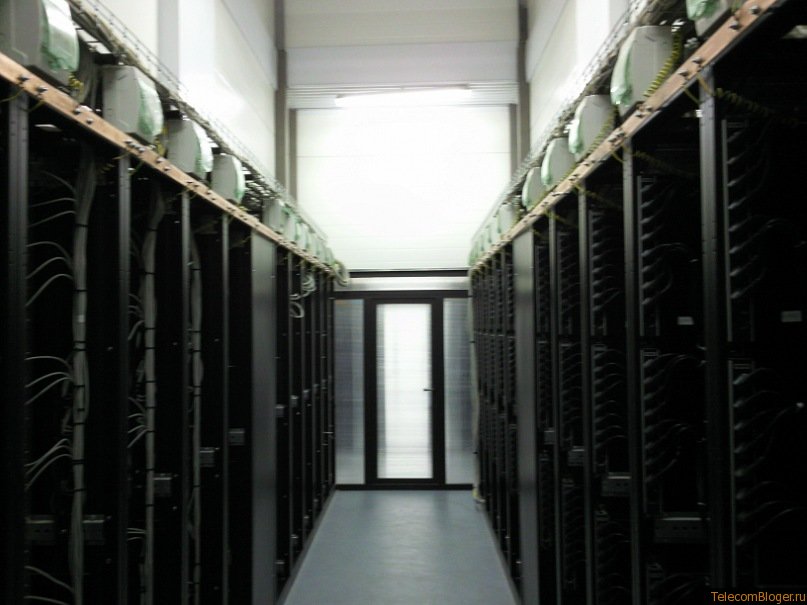

Juniper в заполненном кластере

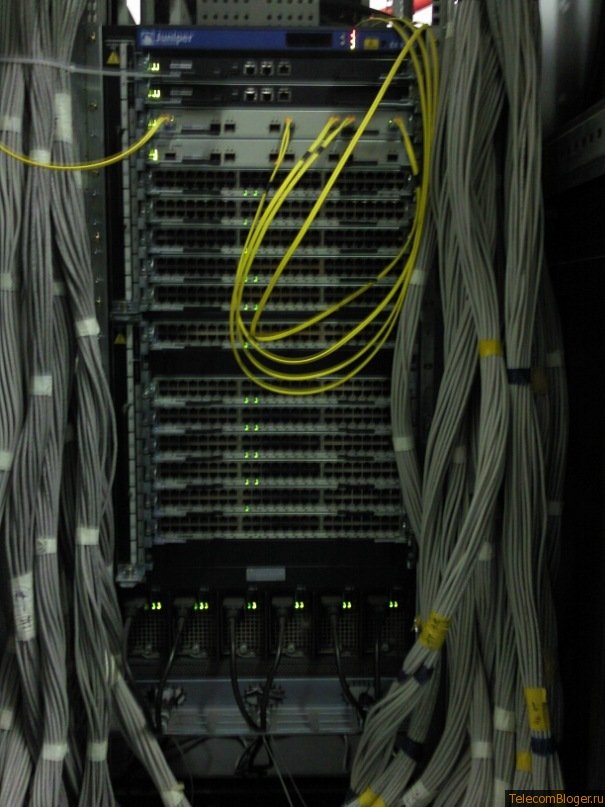

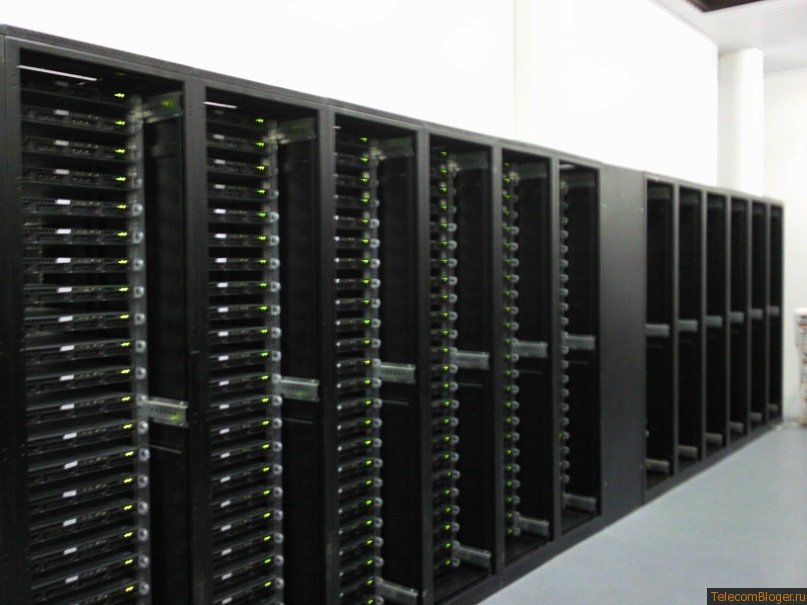

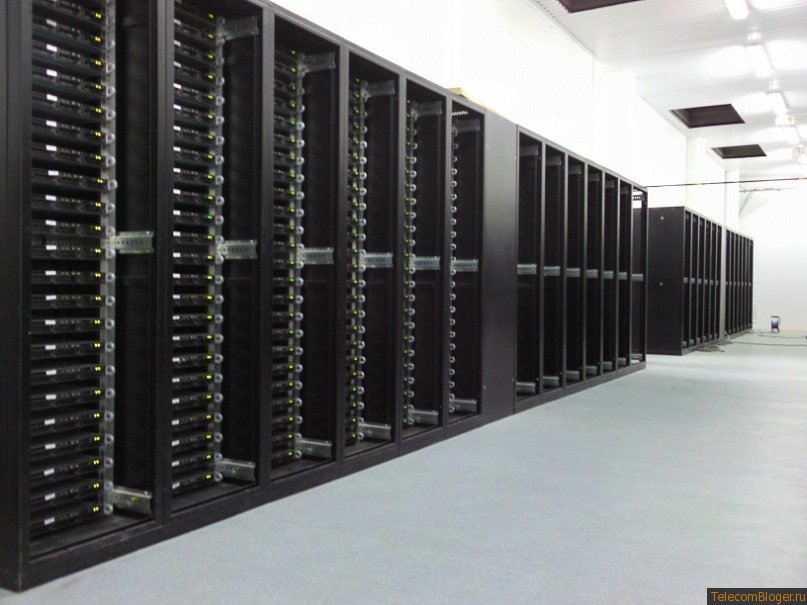

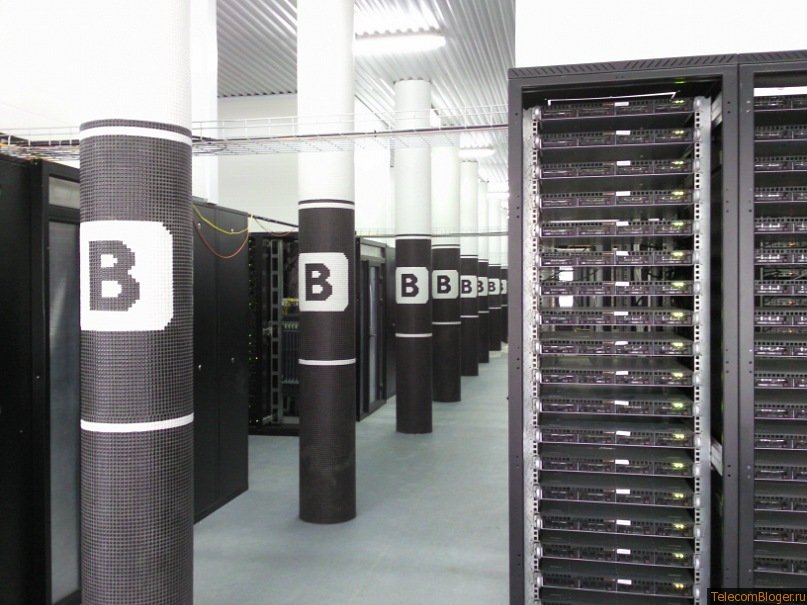

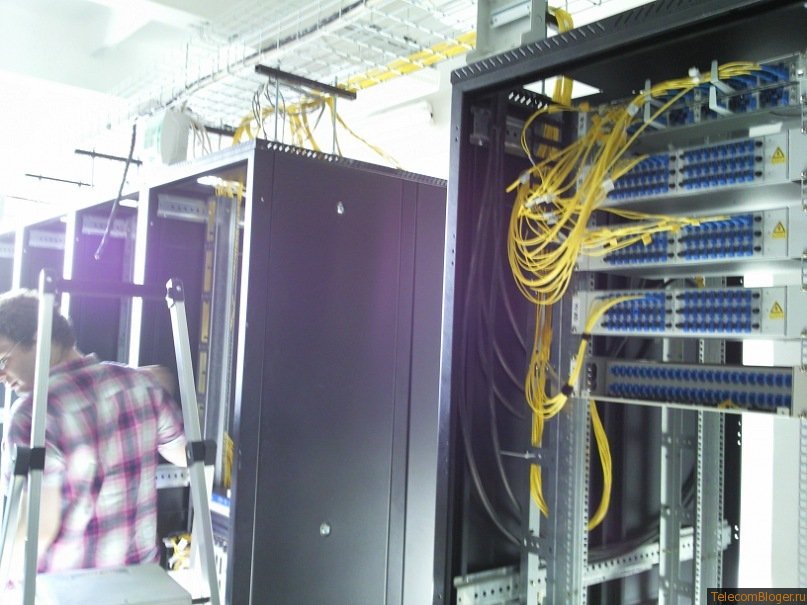

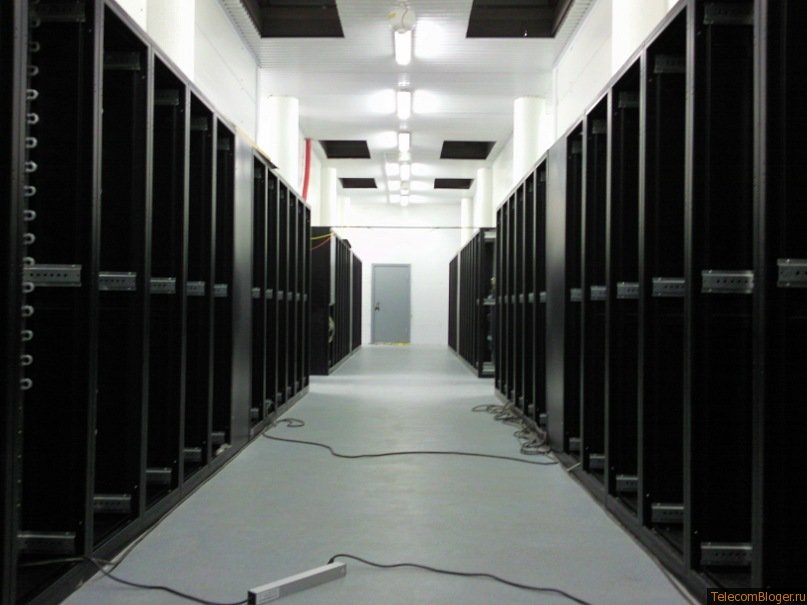

А это — готовый к установке очередных 576 серверов.

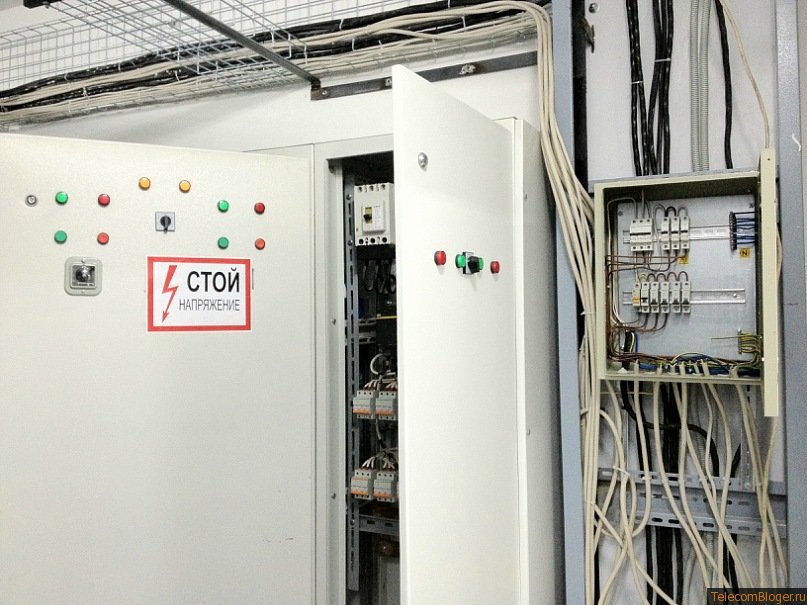

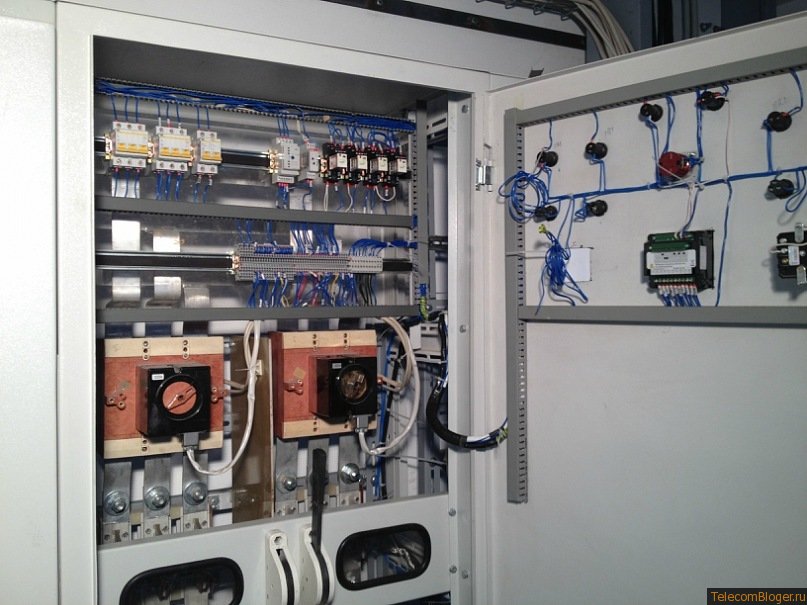

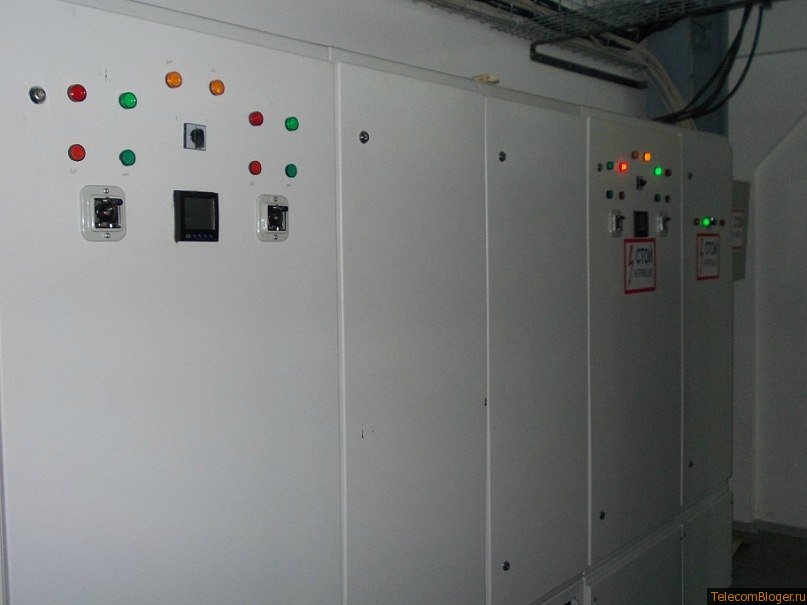

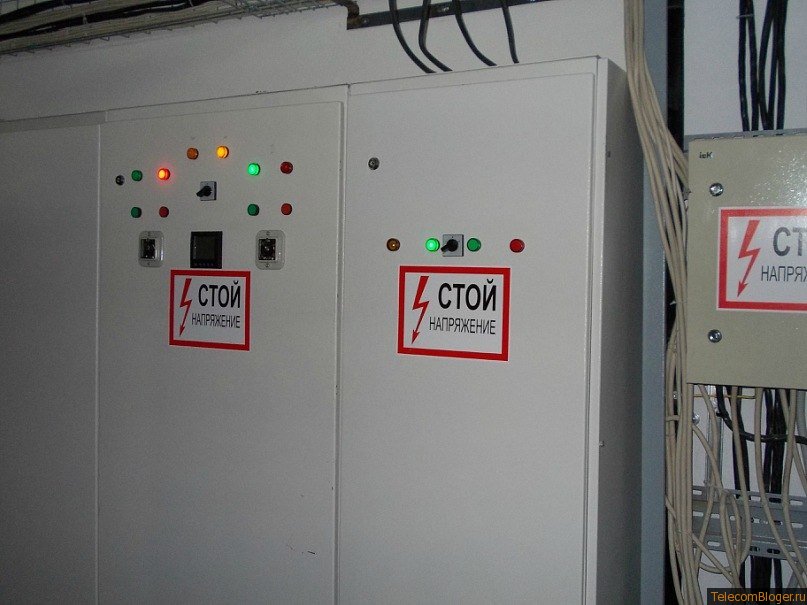

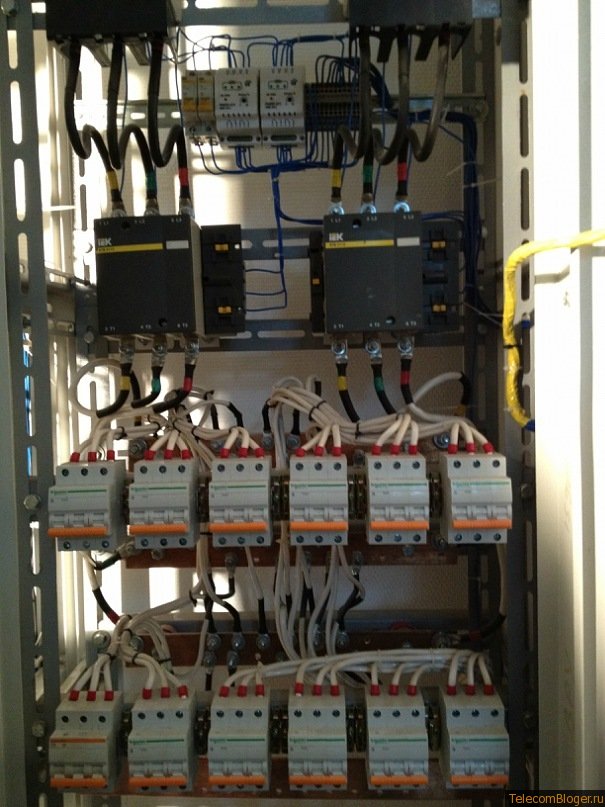

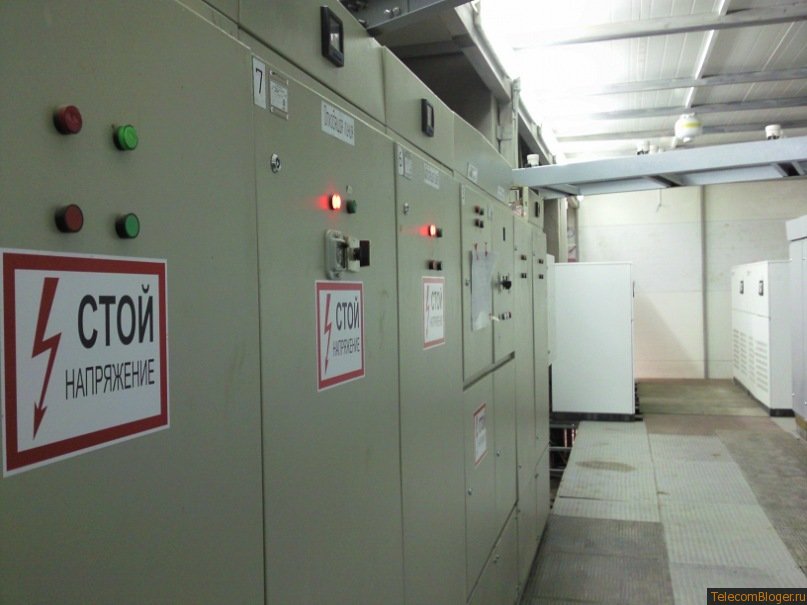

ГРЩ
Система вентиляции

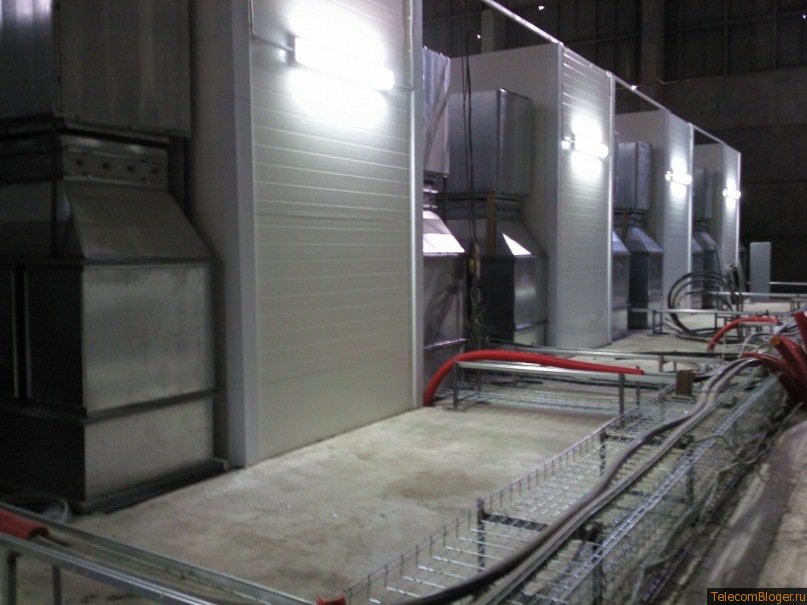

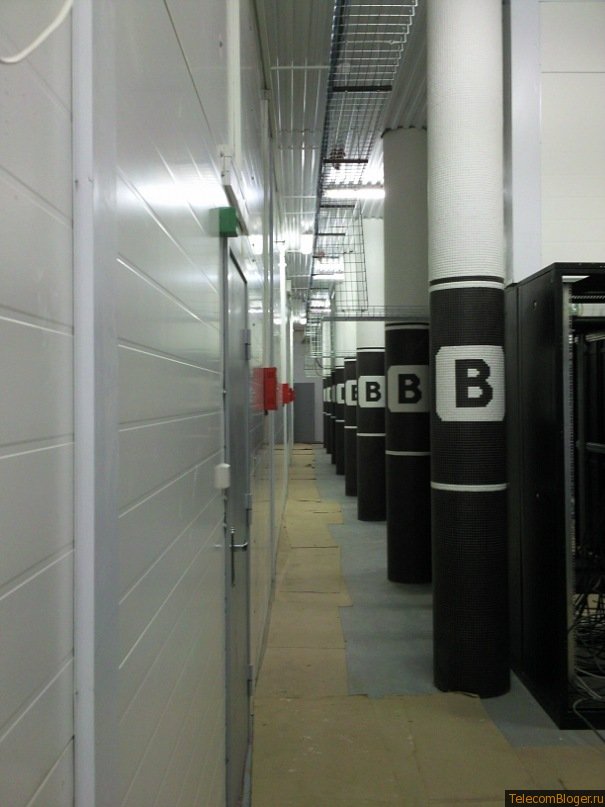

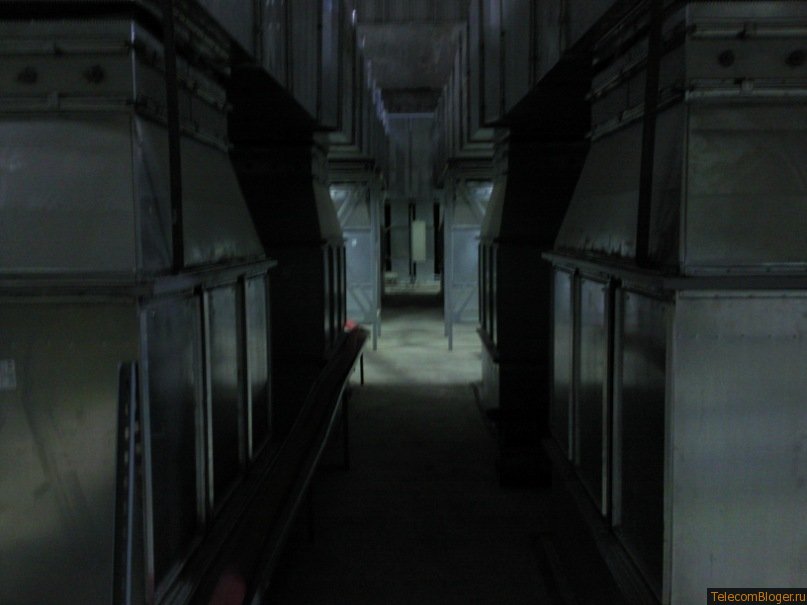

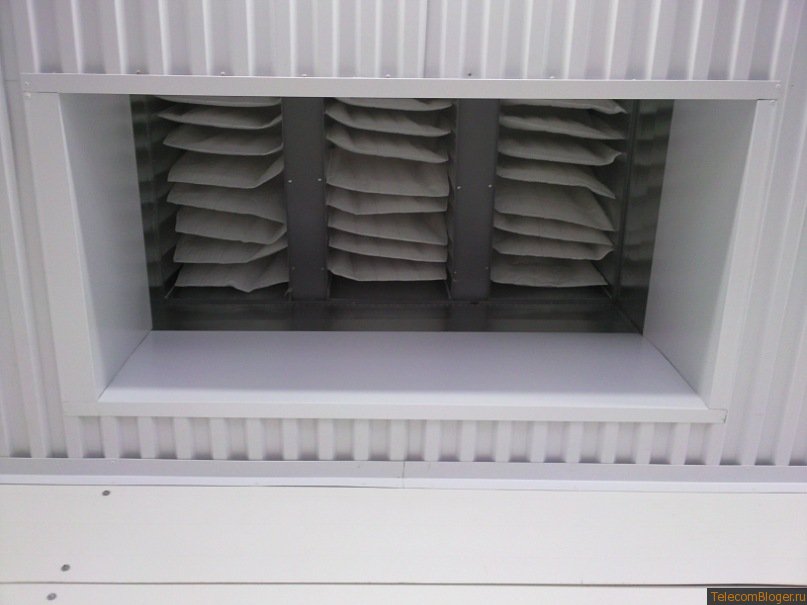

Нагнетается воздух с грубой очисткой
Фильтр тонкой очистки

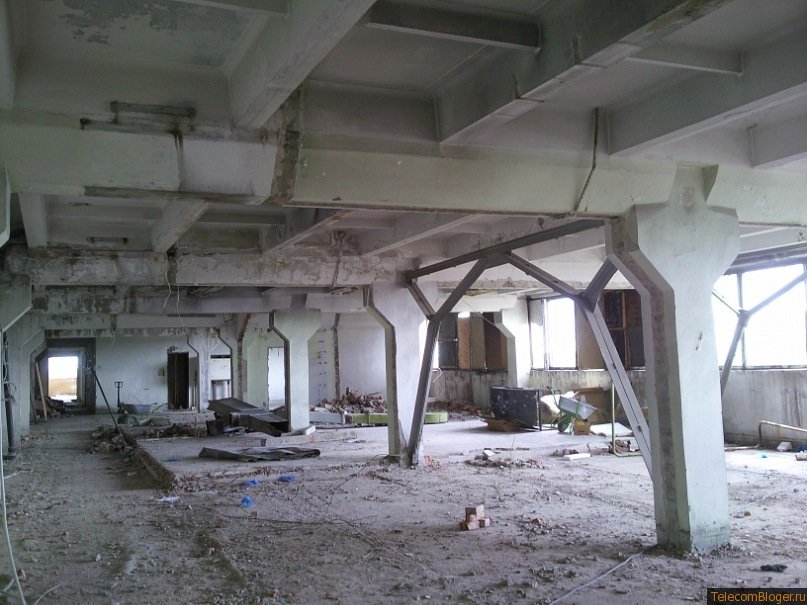

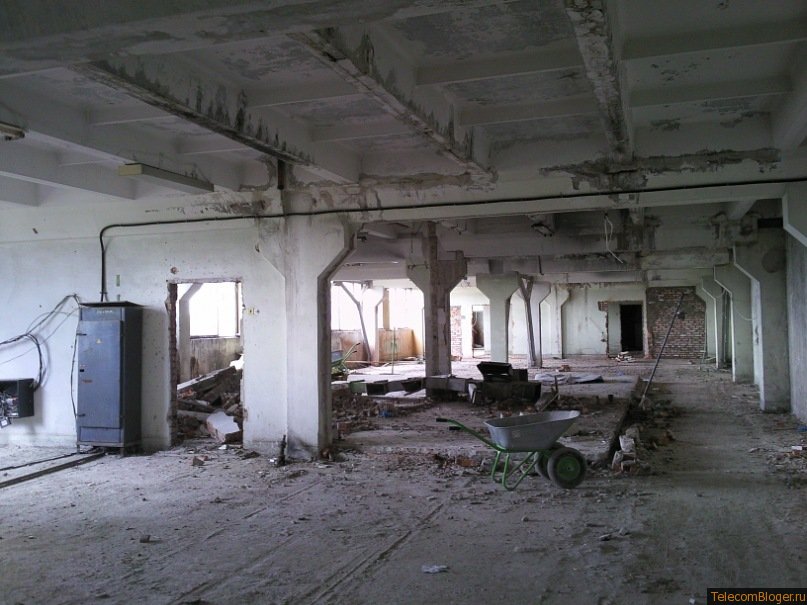

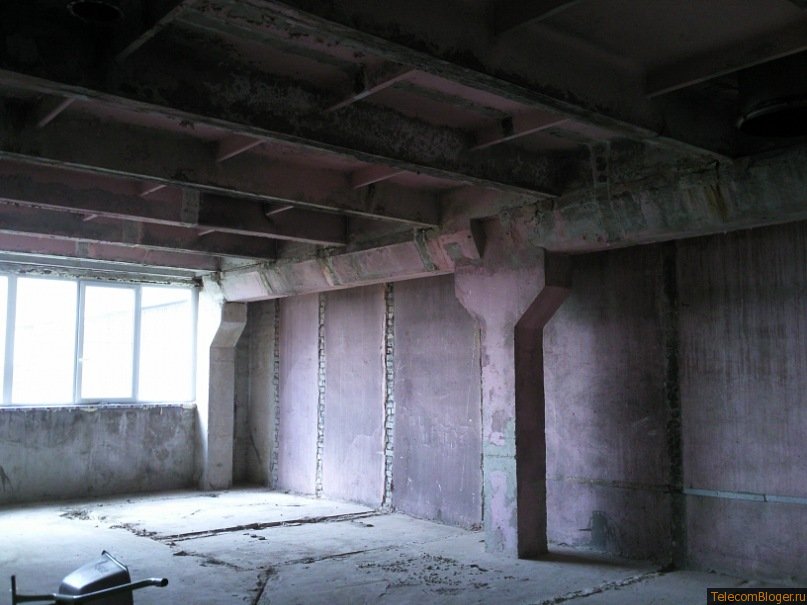

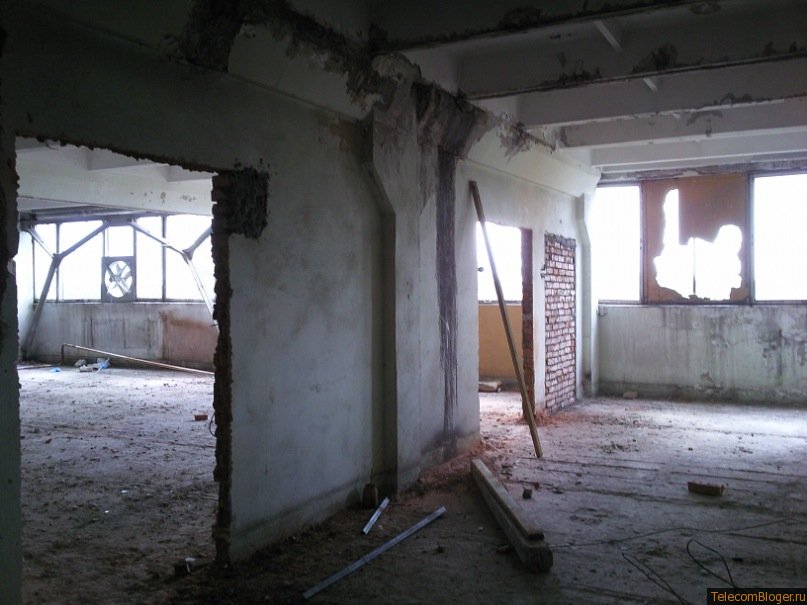

Подготовка второй очереди

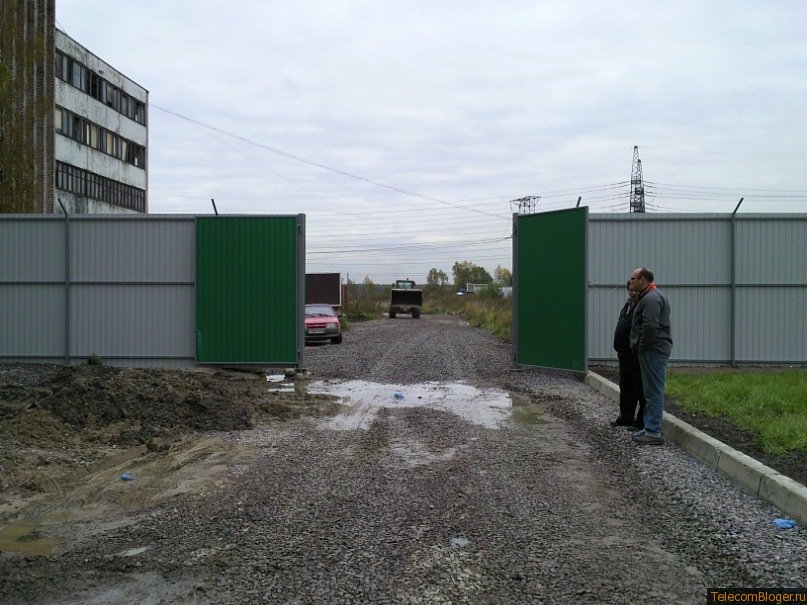

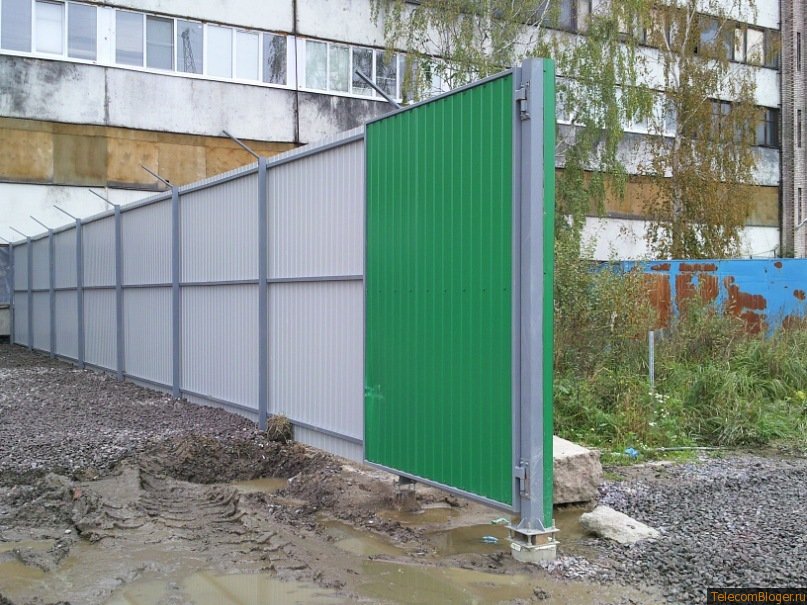

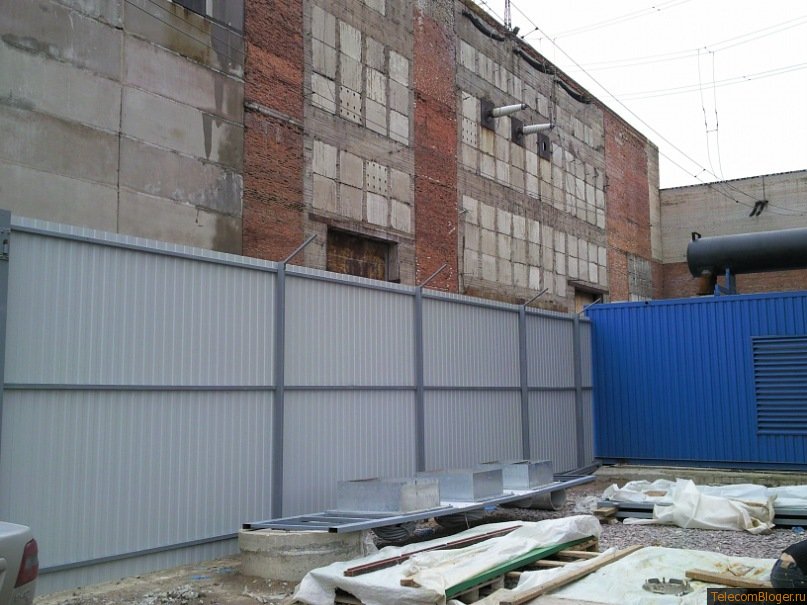

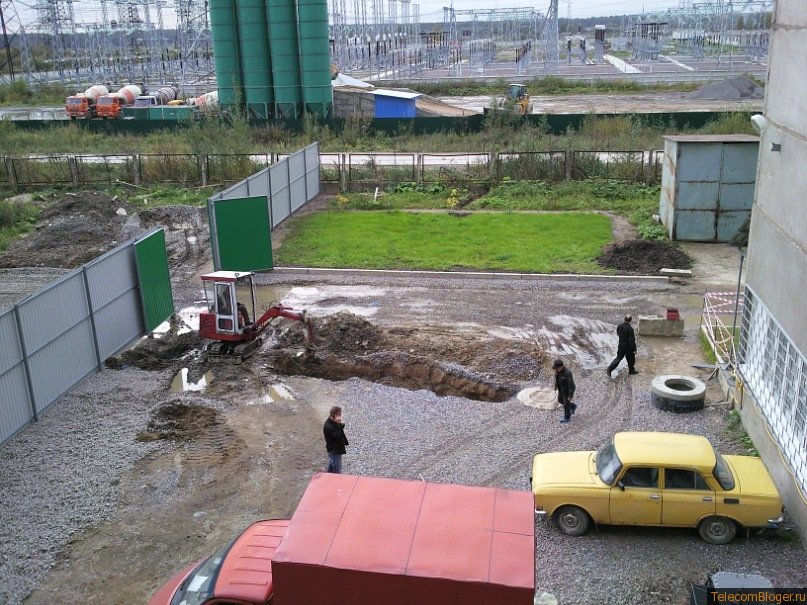

Ограждение территории
Дренаж и ливнёвка

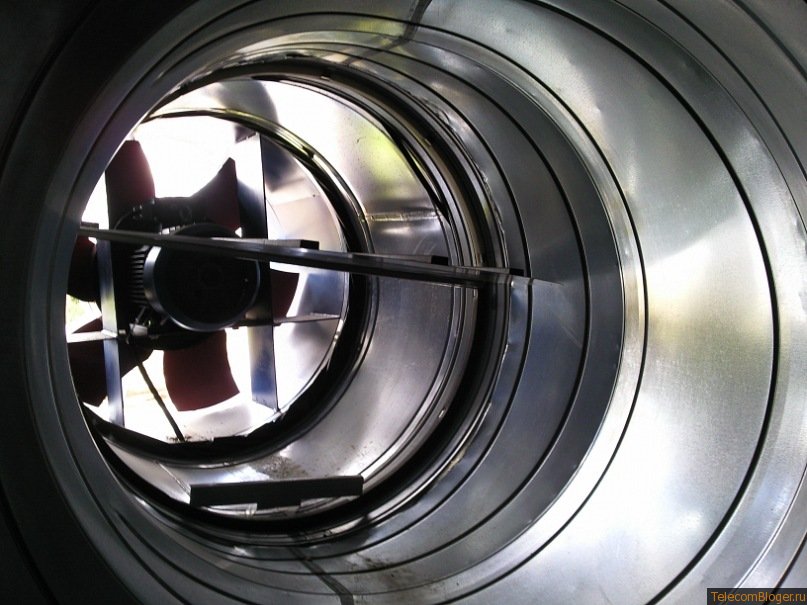

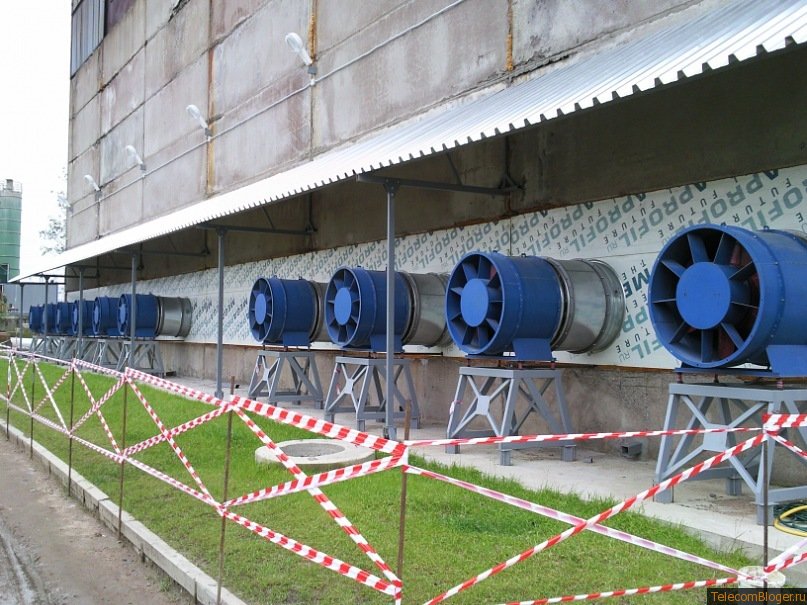

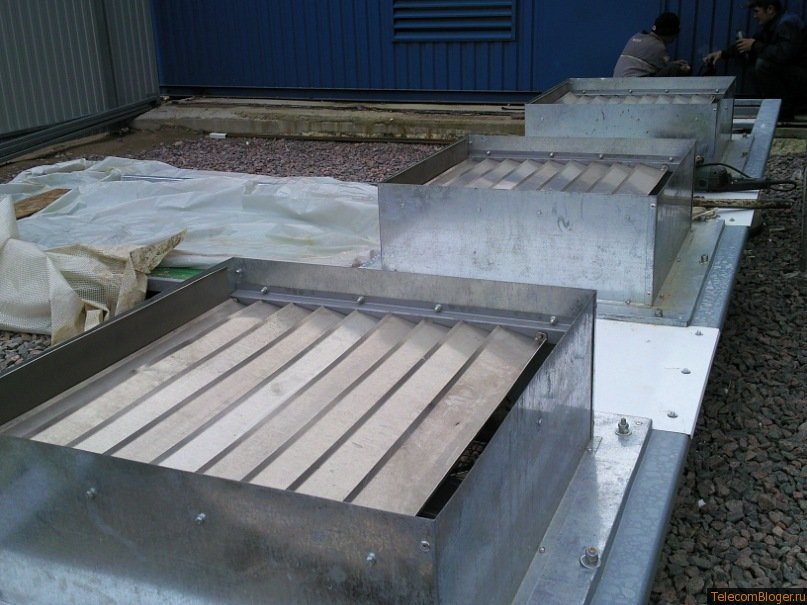

Приточная линия вентиляторов

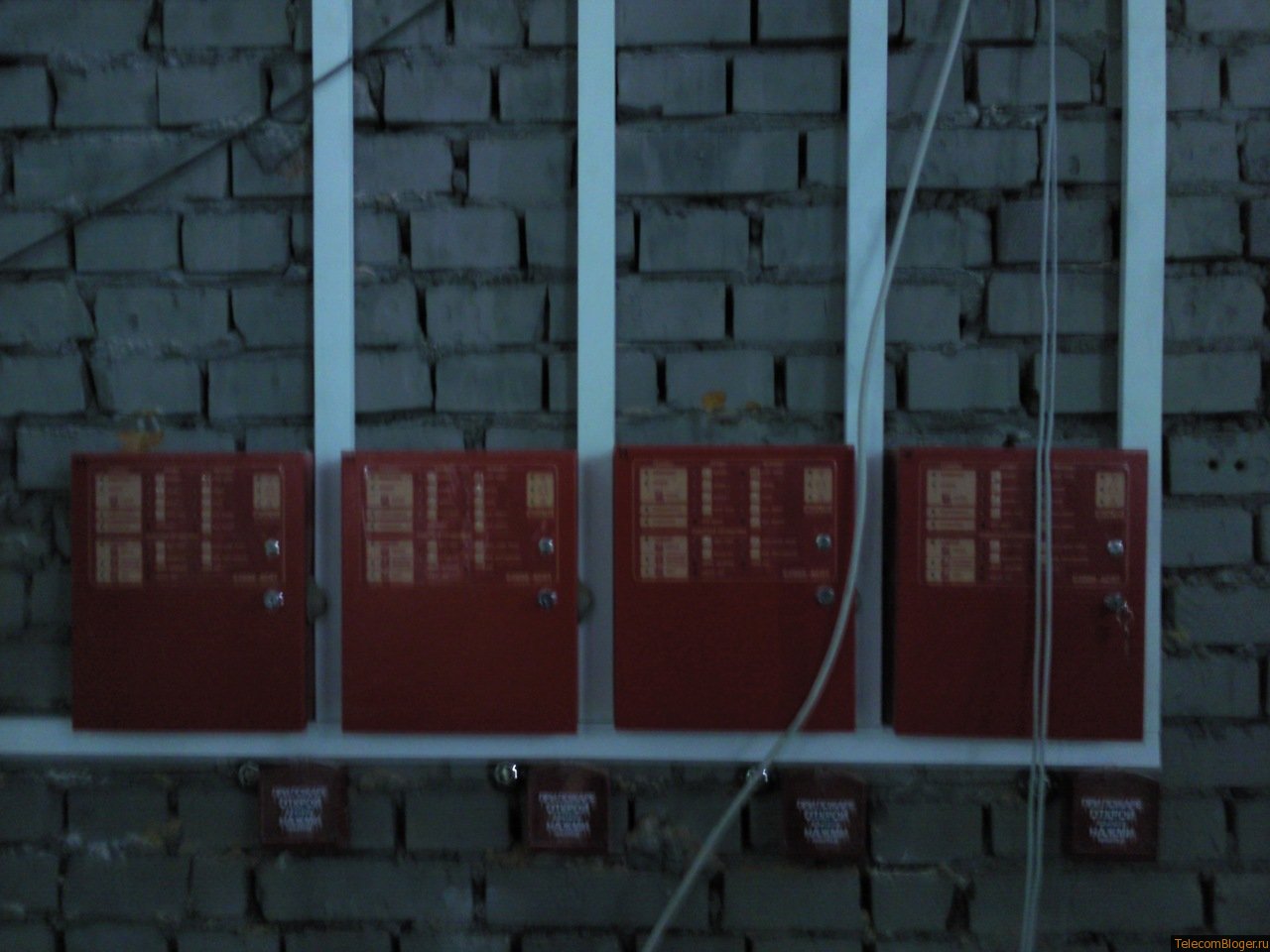

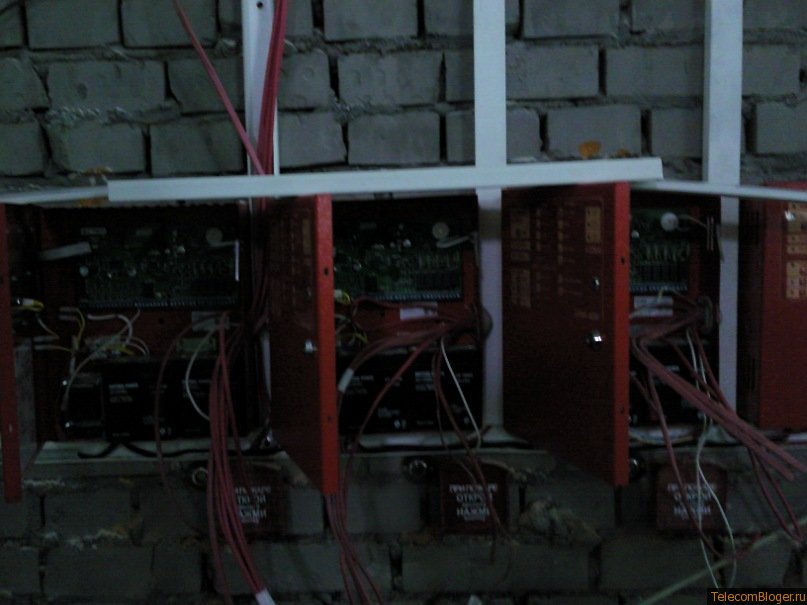

Пожарная сигнализация технических этажей

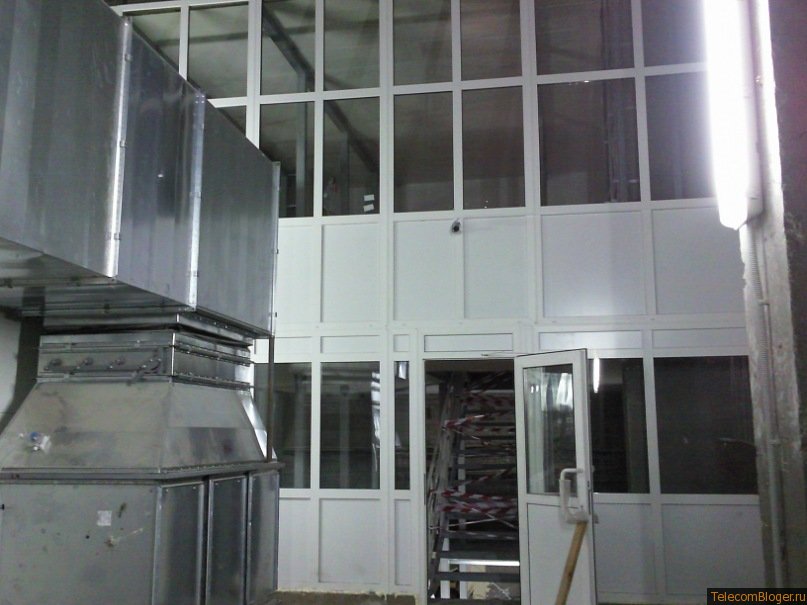

воздушный шлюз между узлами связи — тех.этажом — серверной — УПСовой

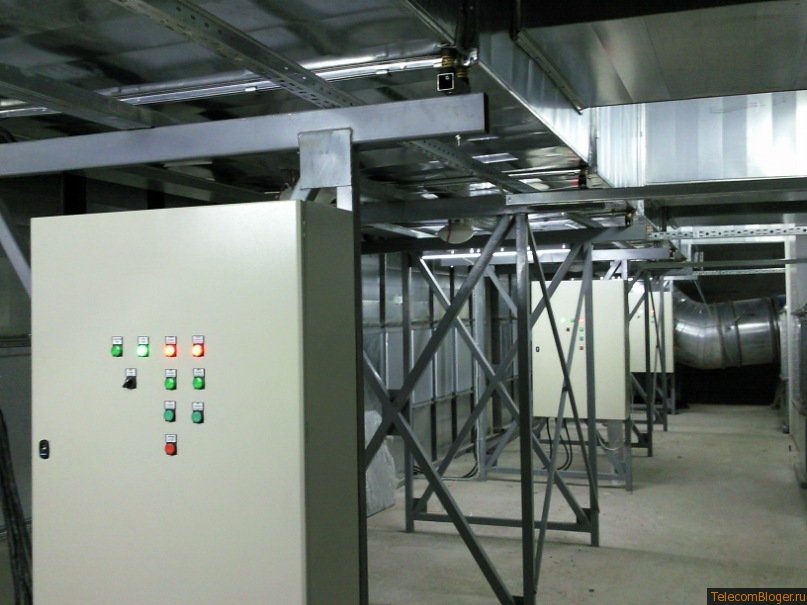

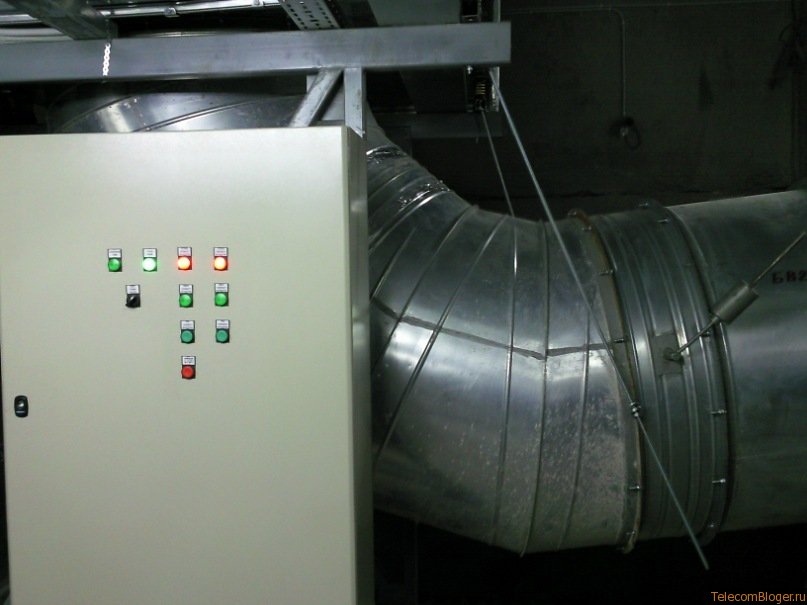

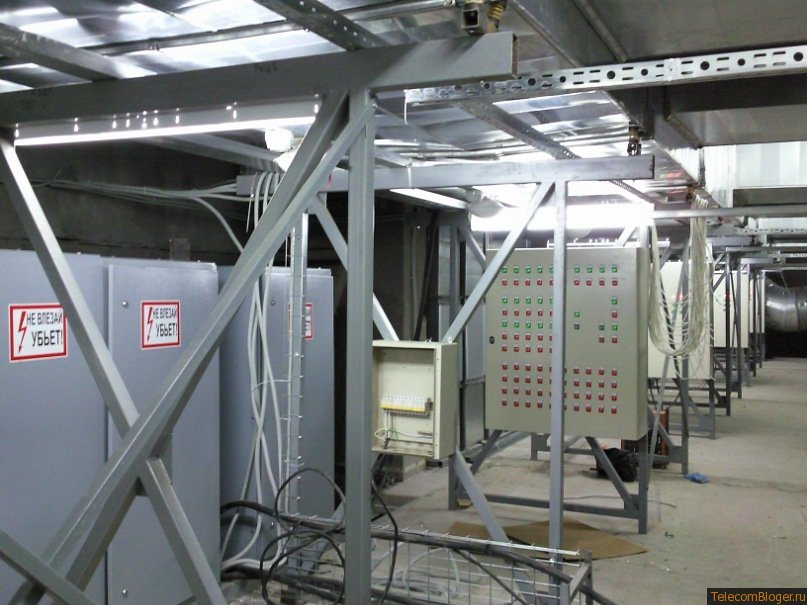

Вторая часть автоматики системы охлаждения
Экономим 20-40% электричества, в зависимости от времени года
Новаторская система охлаждения Джуниперов
Подключение камер видео наблюдения, всего их 56 штук
Пост охраны

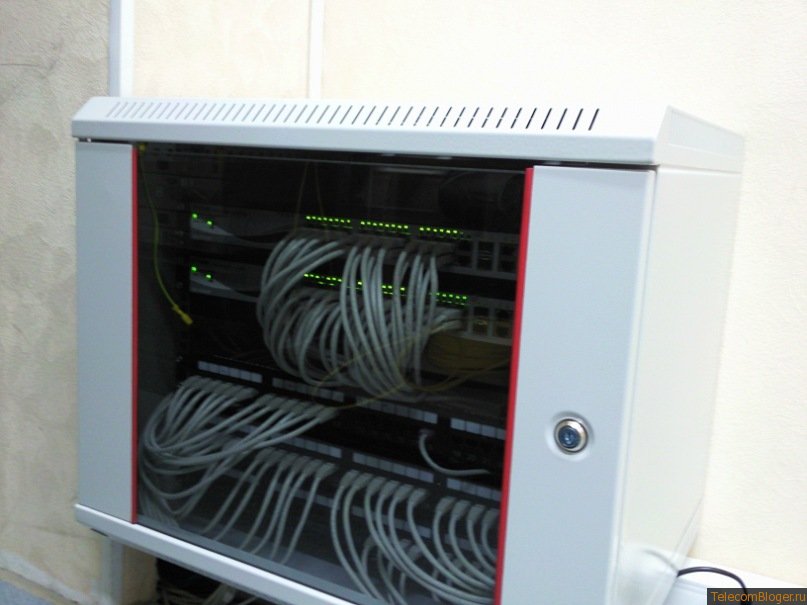

Второй узел связи

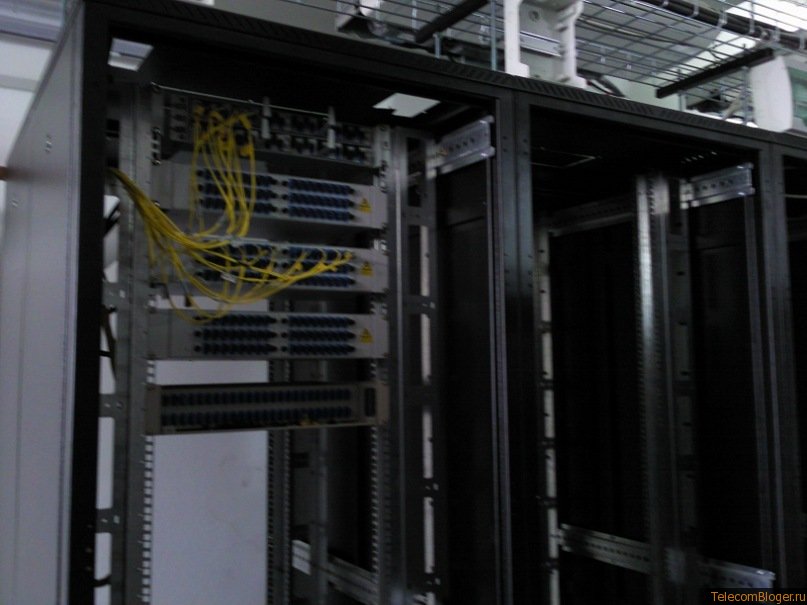

Кроссы между частями ДЦ
Виденаблюдение запущенно в тестовом режиме, срок хранения месяц

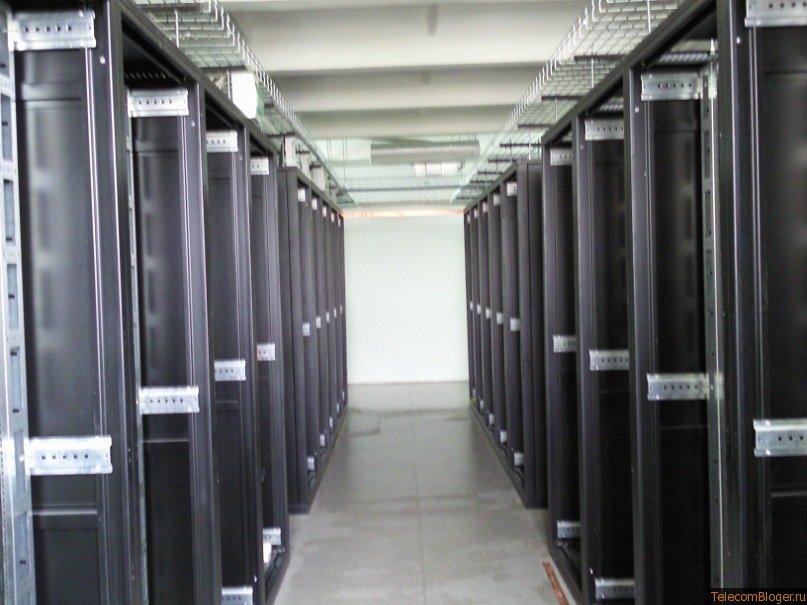

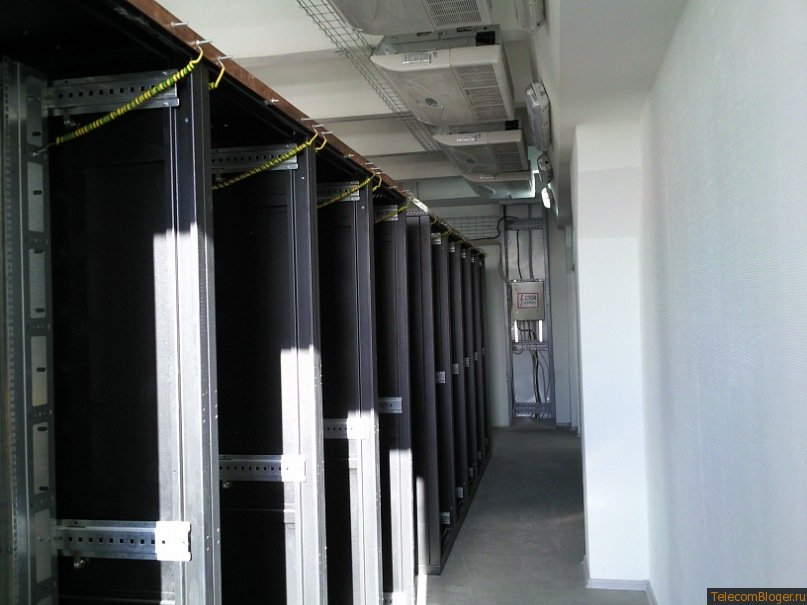

резерв в 10 стоек для коммутаторов агрегации следующих очередей

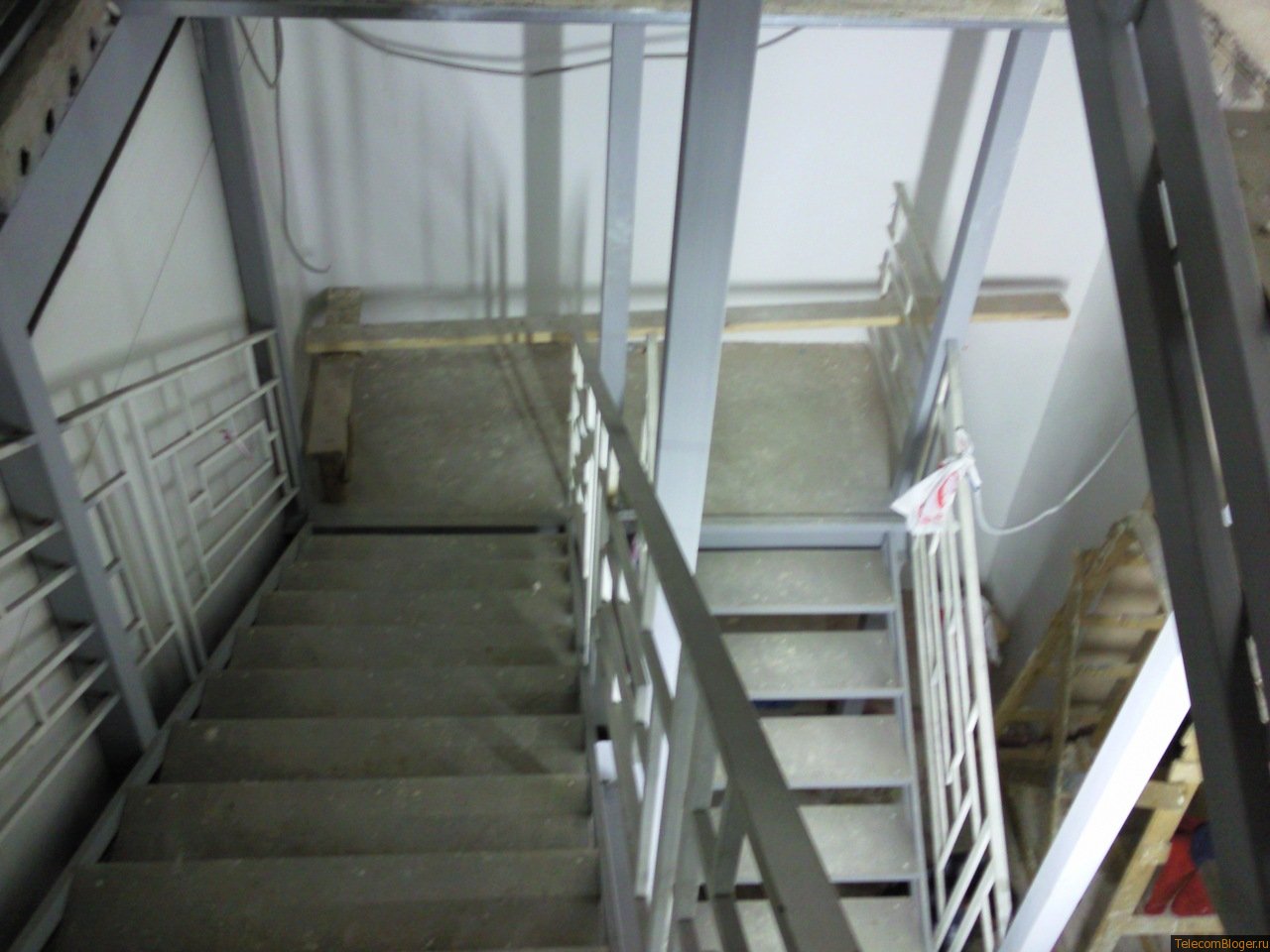

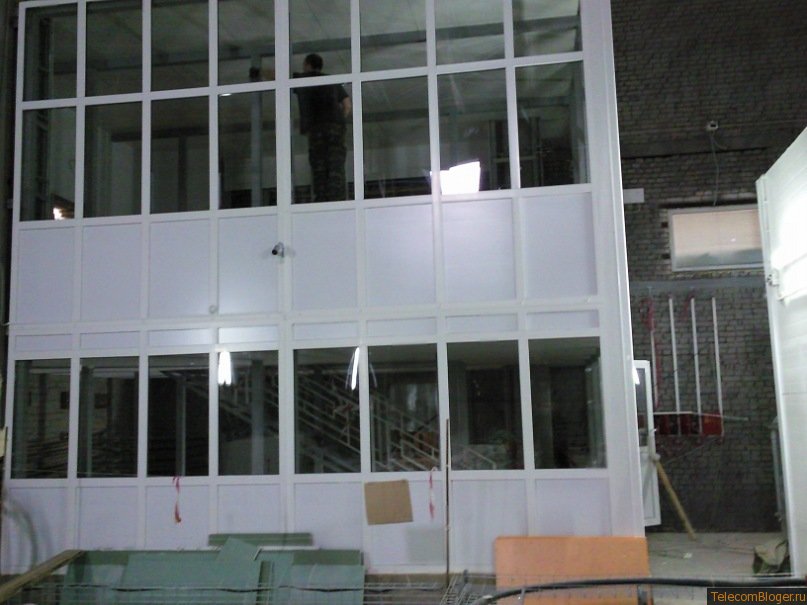

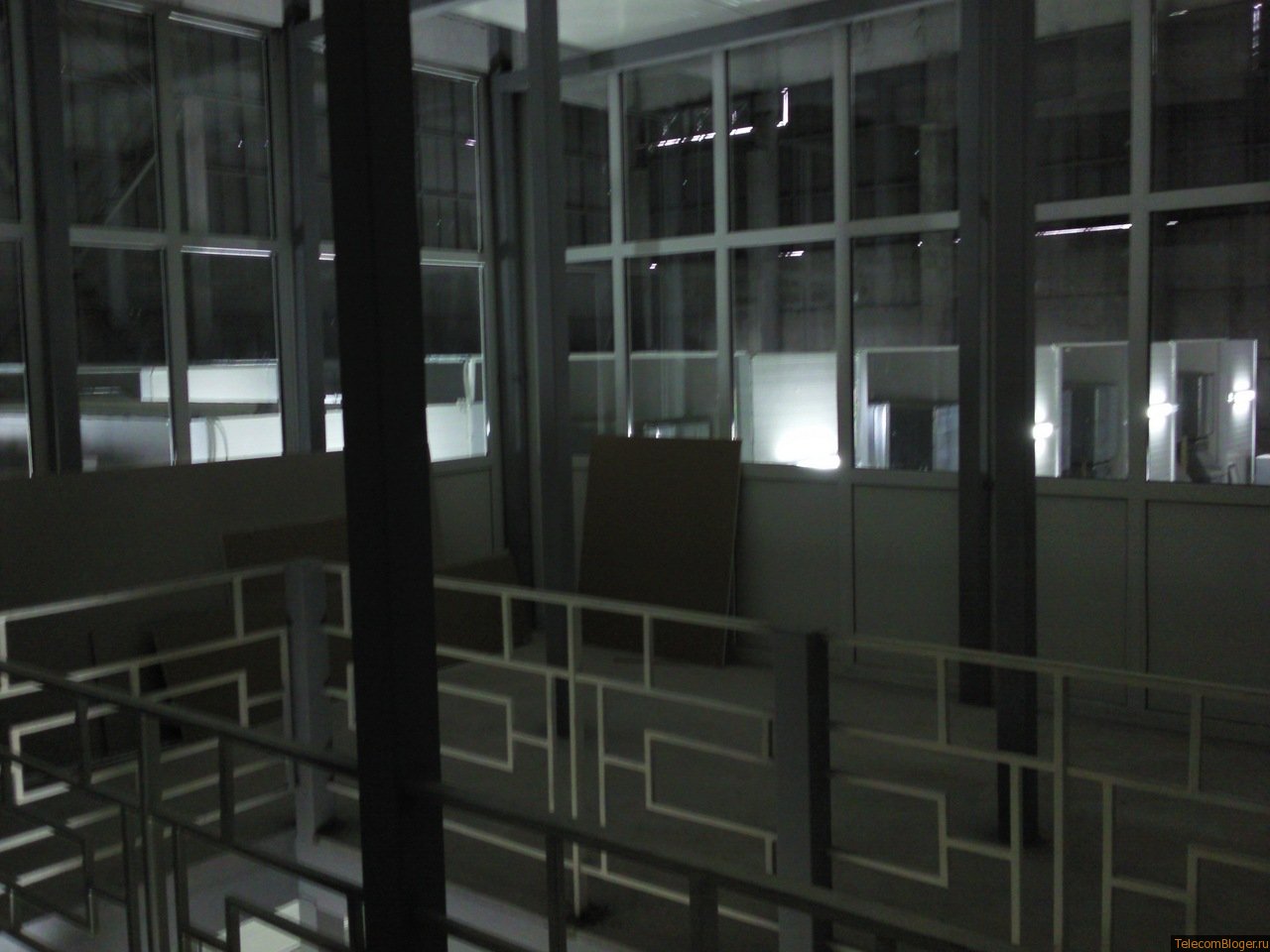

Воздушный шлюз-лестница в заключительной стадии отделки
Вид с пожарного балкона

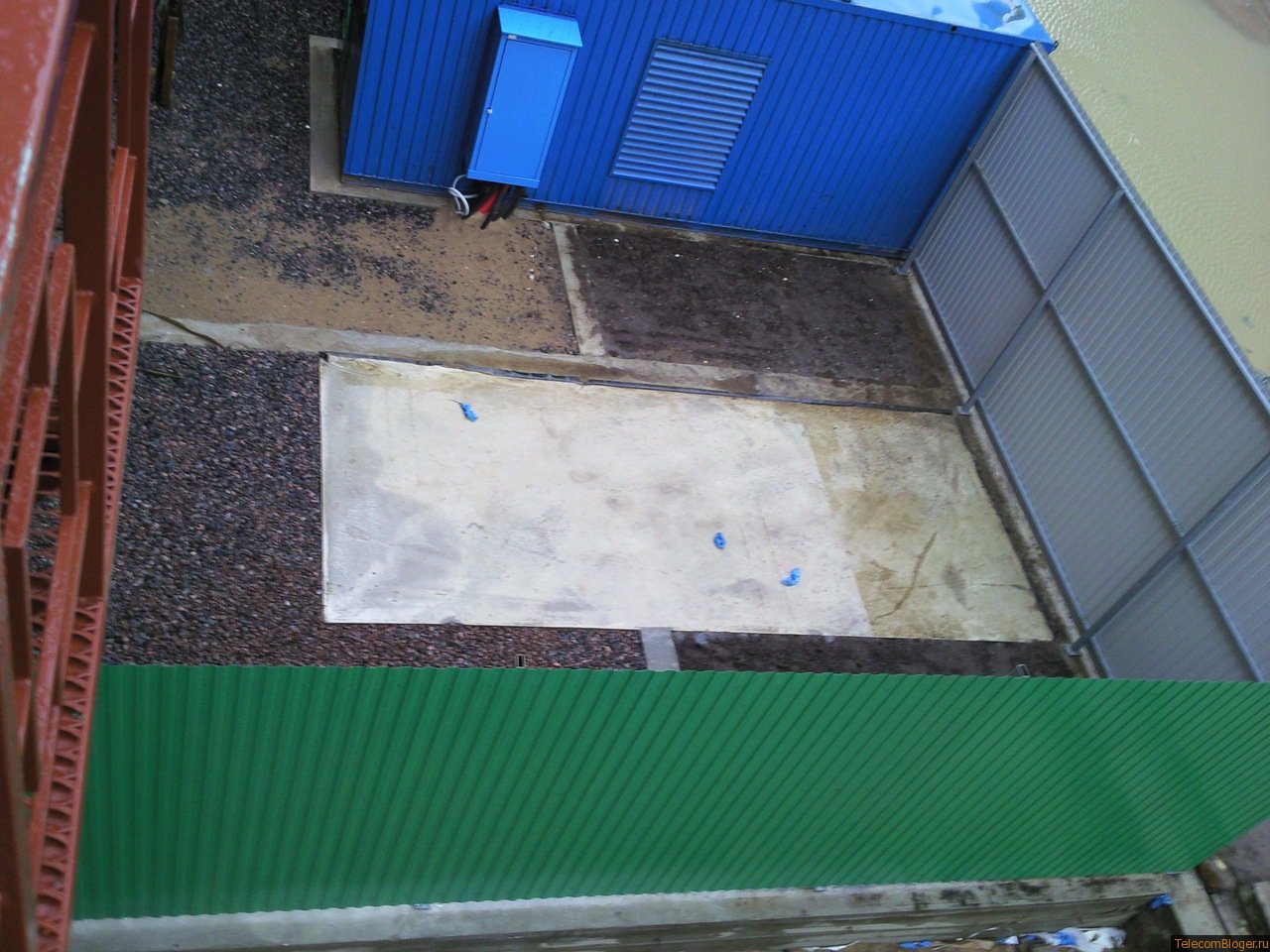

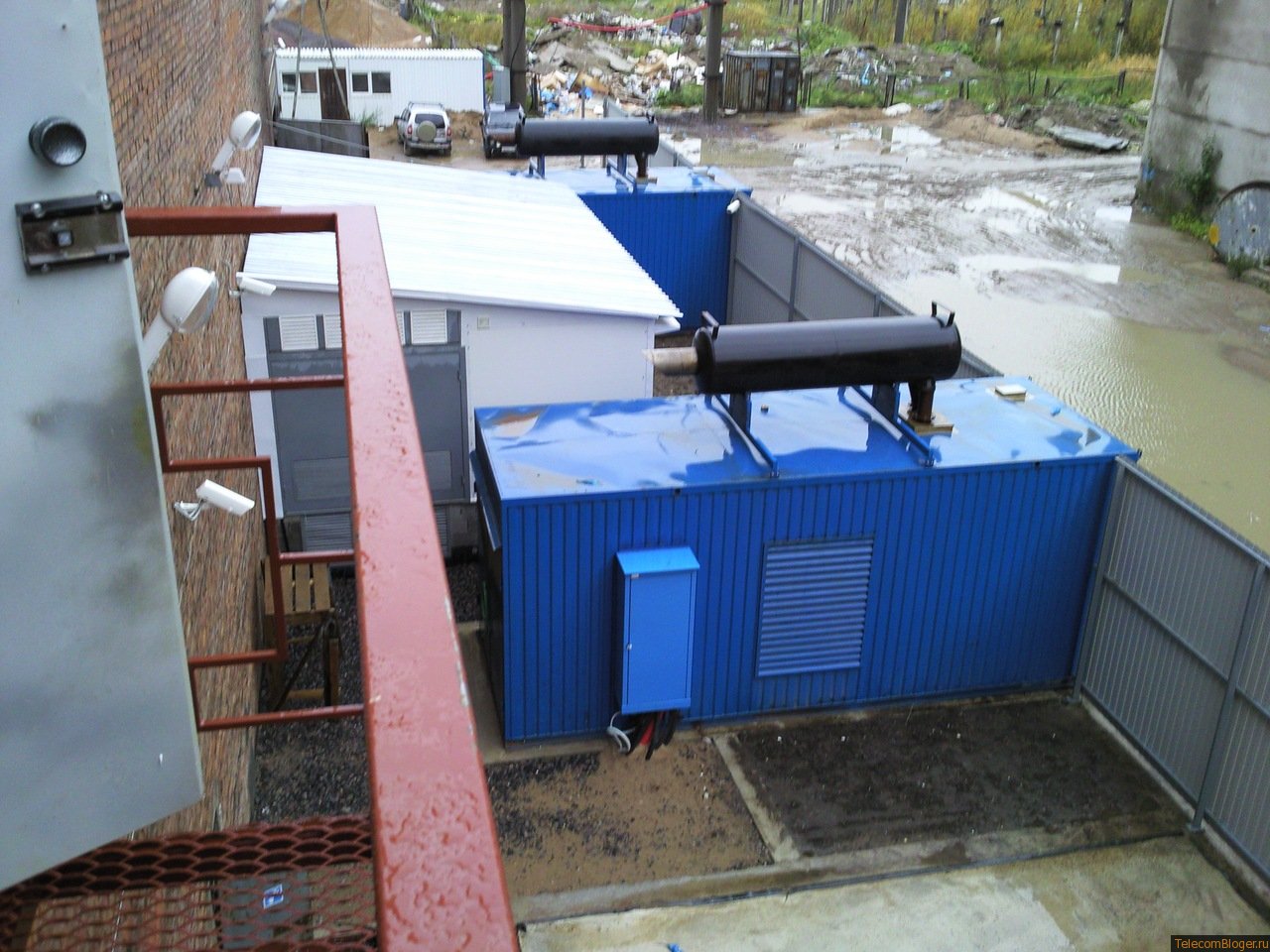

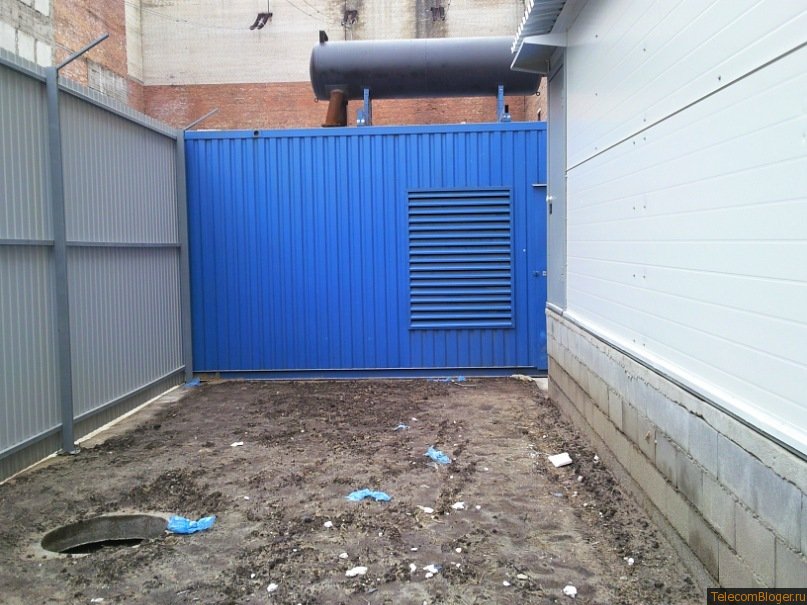

Место для резервного ДГУ

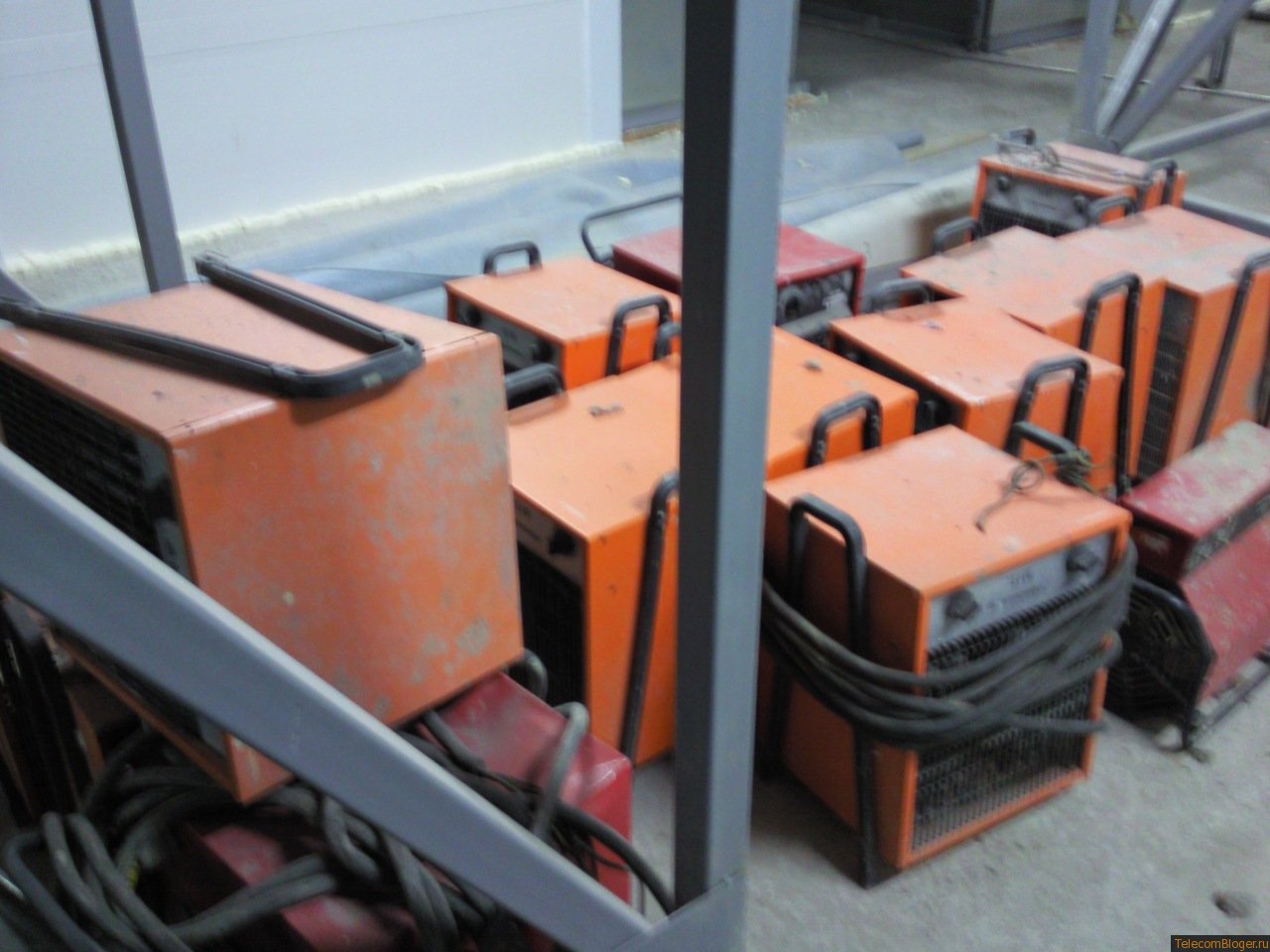

Электро-печки для тестирования системы охлаждения
Система пожаротушения собрана

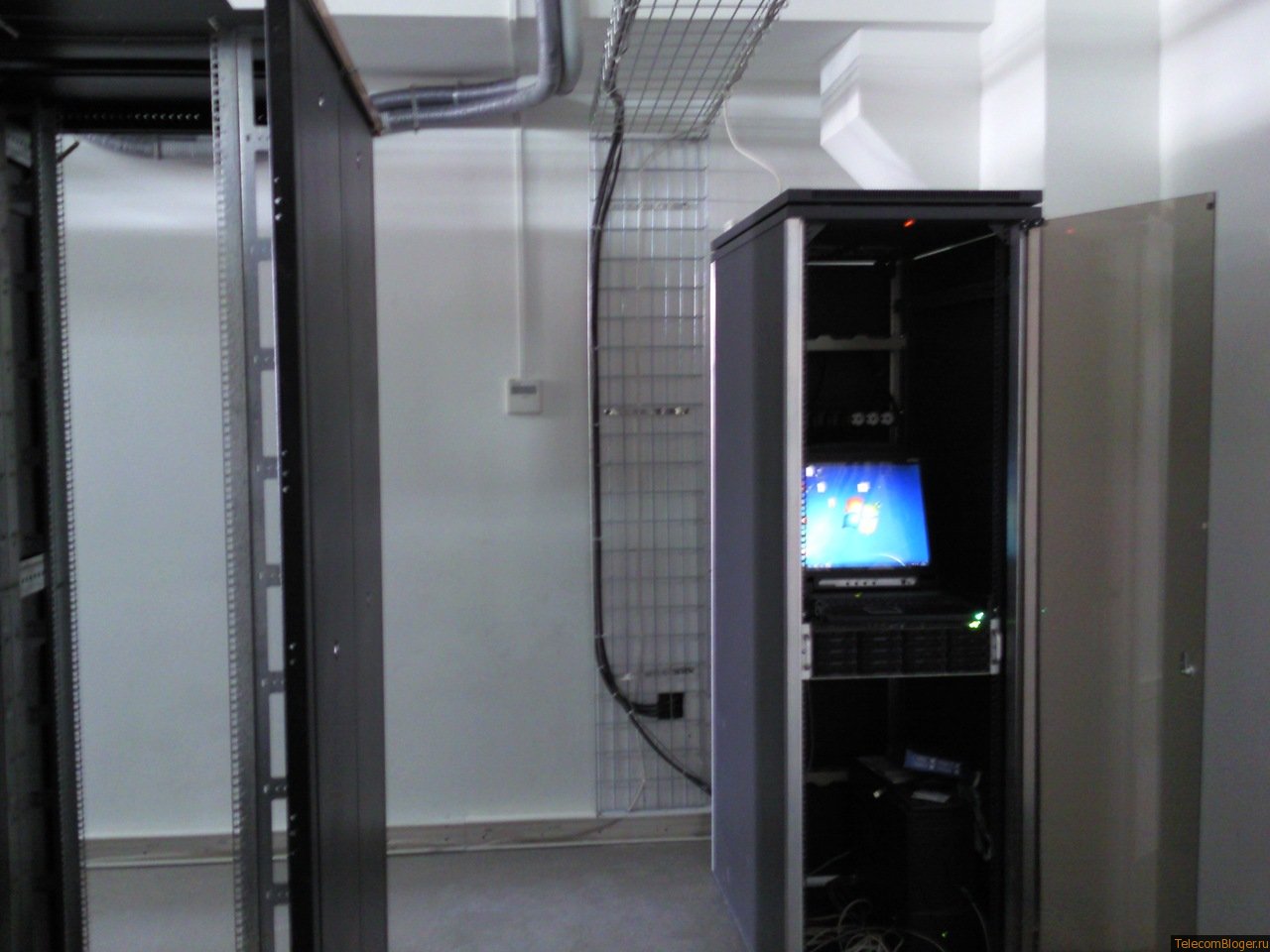

Стойка с оборудованием видео наблюдения

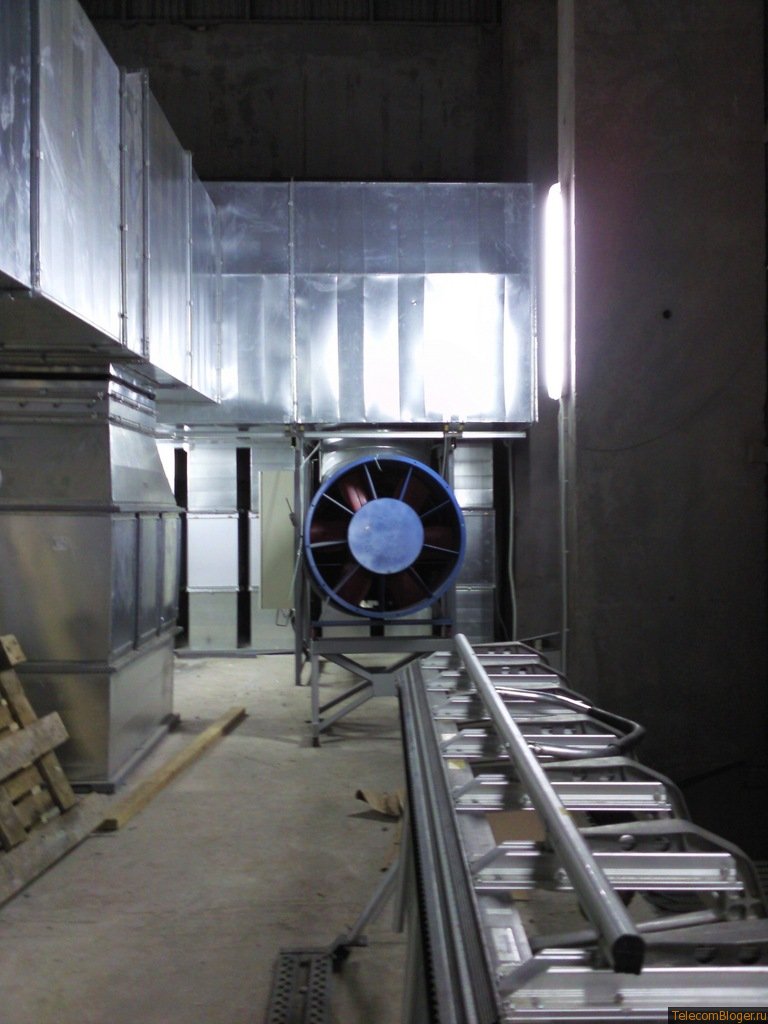

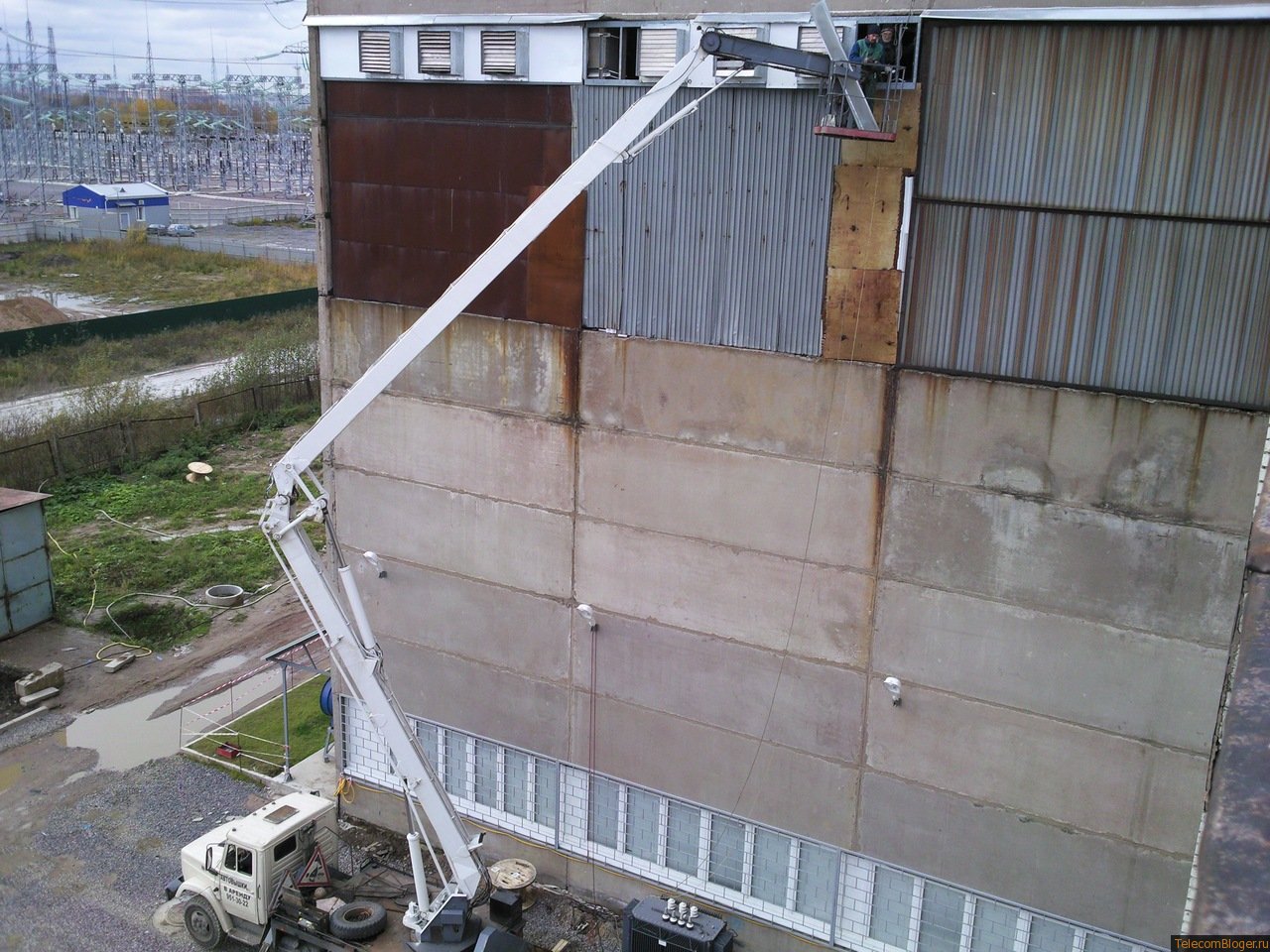

Установка вытяжных вентиляторов
ГРЩ второго узла связи

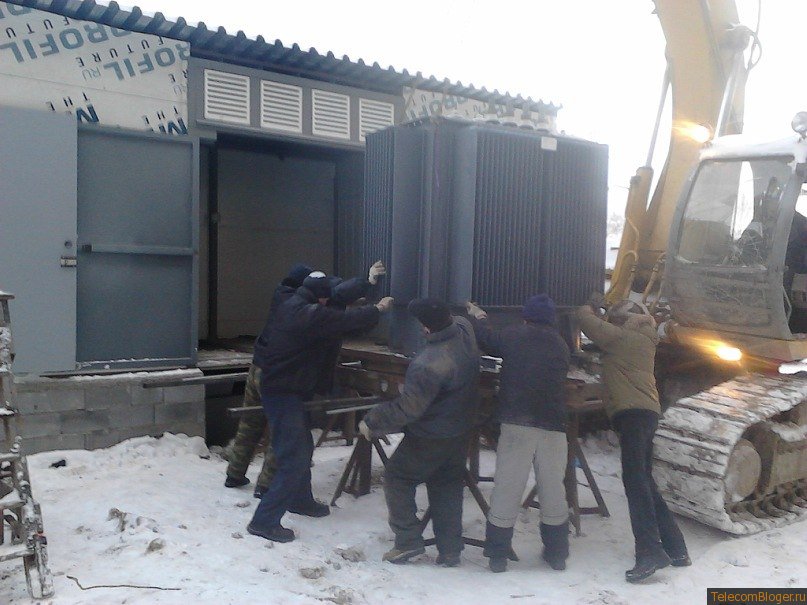

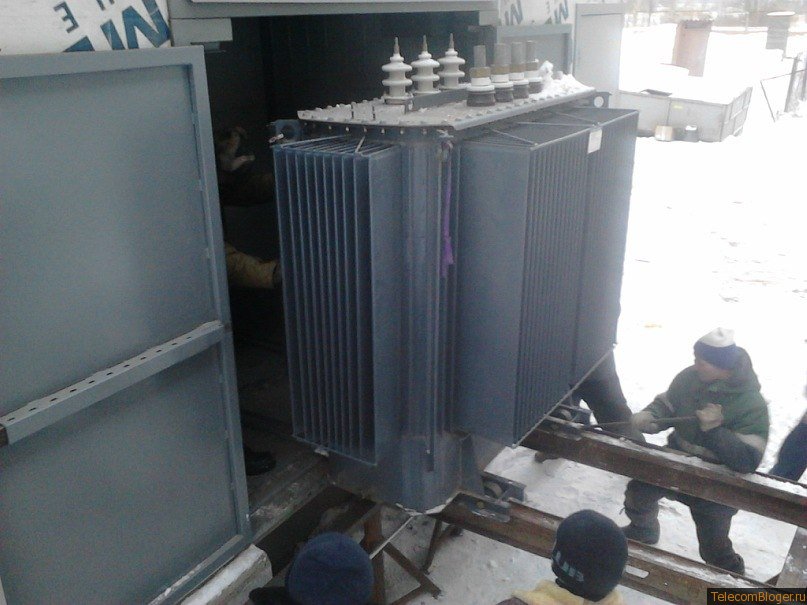

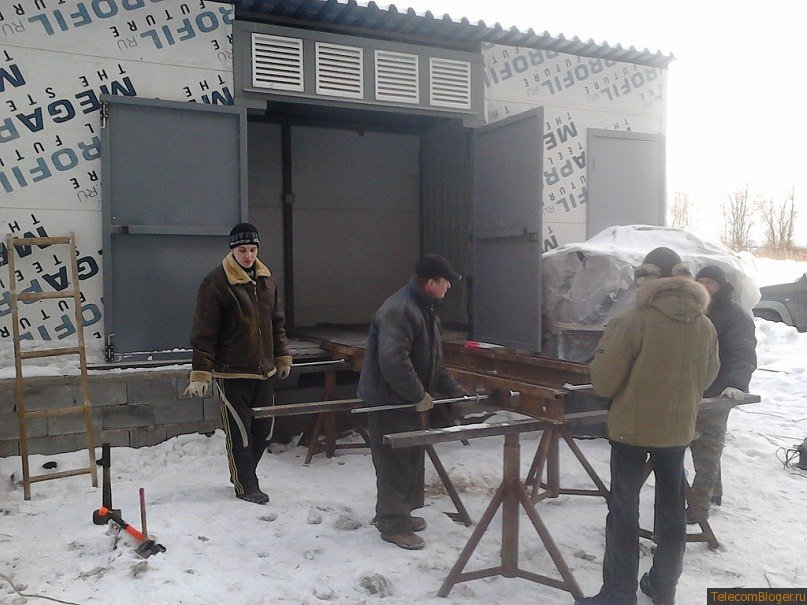

сборку ТП 1,6 КВт
ГРЩ второго узла связи
Строительство ЦОД Вконтакте, Часть I
По материалам: Вконтакте
1. Чего это на ГРЩ ни на одной лампочке ничего не написано?
2. На одной фотографии С2000-АСПТ значится как сигнализация, на другой как пожаротушение — а где балоны?
3. Насколько понял в машазале воздух подготавливается с помощью системы вентиляции, а вот в помещении для коммутаторов повесили потолочные сплиты в большом кол-ве.
4. Вот кто сейчас покупает шкафы со стеклянными дверьми — тот кто ставит оборудование видеонаблюдения! 🙂

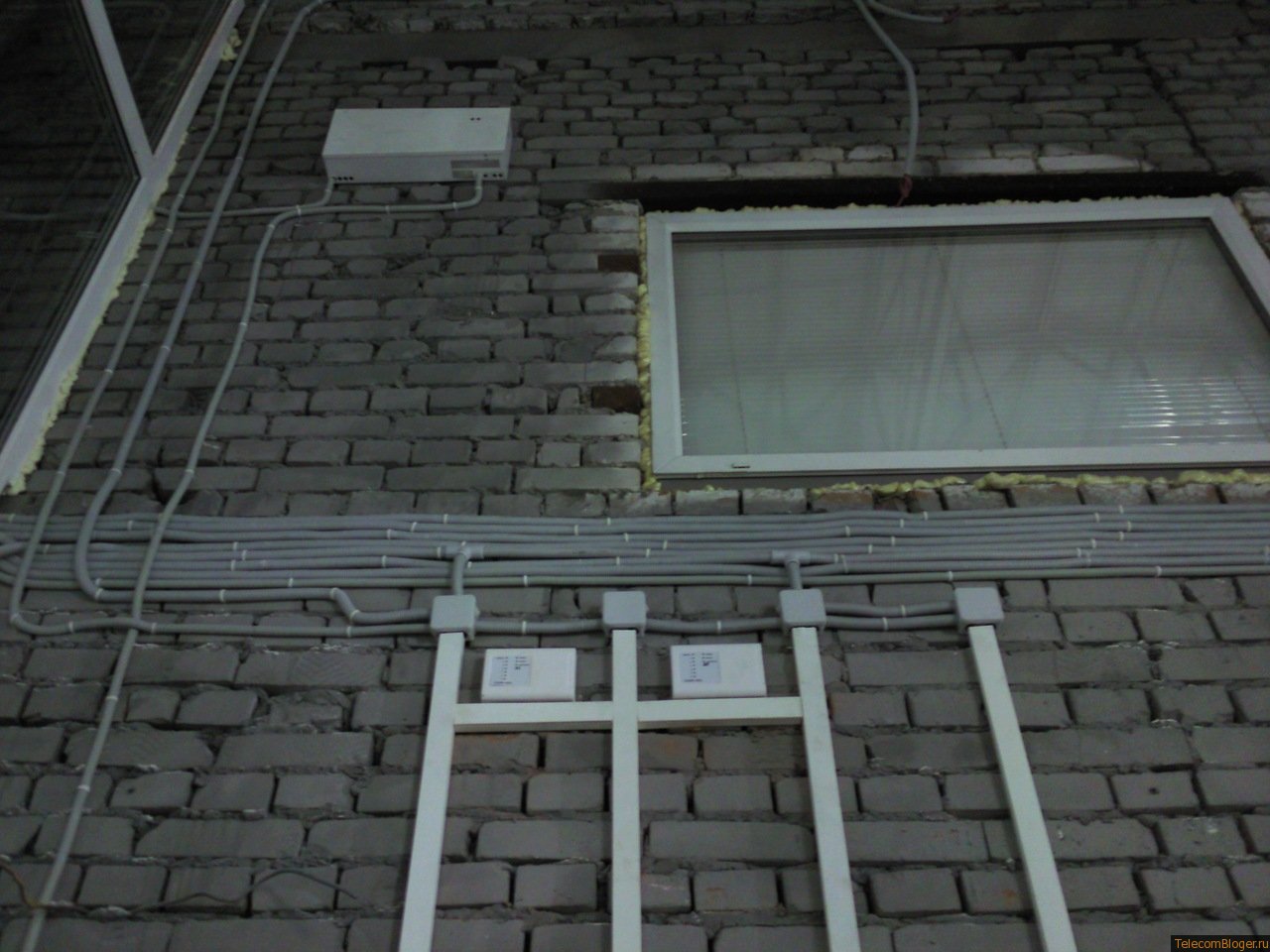

5. Висящие на предпоследней фотографии кабели к маленькому щитку — ляпота 🙂 ляп-ляп
