Обзорная фото-экскурсия по Московскому Дата-Центру «Селектел»

09.12.2010
|
author
|
Раздел: Новости, Фотоэкскурсии в ЦОД
|

Предлагаю Вашему вниманию обзорную фото-экскурсию по Московскому ЦОД, Сети Дата-Центров «Селектел», расположенному по адресу ул. Берзарина, д.36 стр.3.

Хочу обратить Ваше внимание на то, что на столько подробной экскурсии Российских ЦОД до этого момента у нас не было, за что им отдельное спасибо.

P.S. Осторожно очень много фото….

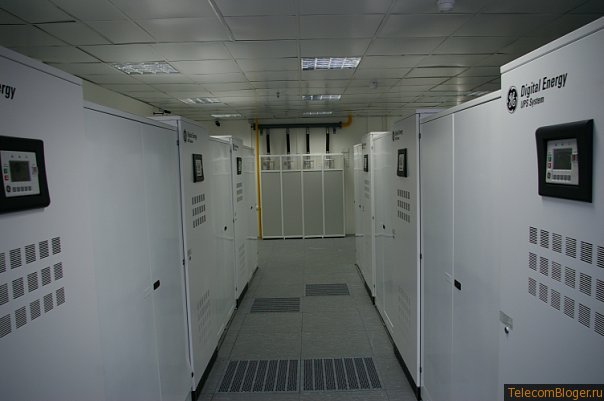

Система из двух кластеров ИБП по 3*120кВА двойного преобразования фирмы GE Consumer & Industrial серии SG c управлением и мониторингом по SNMP протоколу через Ethenet сеть.


Один из двух блоков автоматической газовой системы пожаротушения с применением газа хладон 125 и главный вход через помещение охраны с закрытием дверей по принципу шлюза, а также с дополнительной индитификацией личности входящего по биометрическим данным.

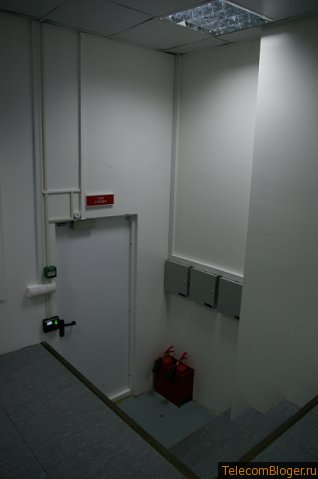

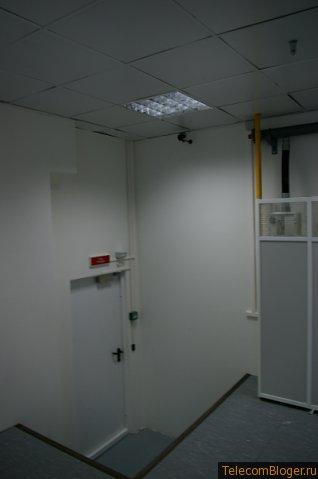

Один из нескольких пожарных выходов, оборудованный системами визуального и звукового оповещения о пожаре.


Главный вход через помещение охраны с закрытием дверей по принципу шлюза, а также с дополнительной индитификацией личности входящего по биометрическим данным.

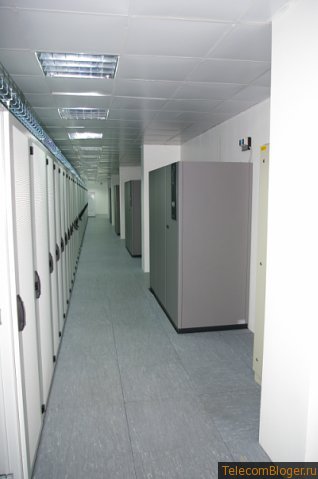

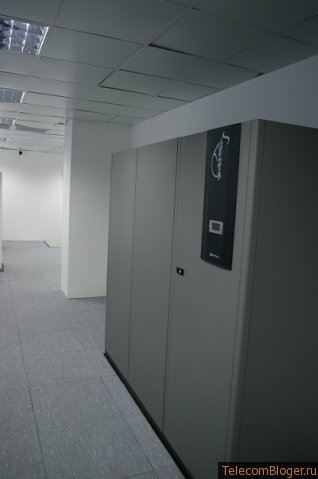

Один из 8-ми прецизионных кондиционеров итальянской фирмы Uniflair с нижней подачей охлажденного воздуха и системой мониторинга и управления, позволяющей удалено контролировать работу кондиционеров и изменять температуру подаваемого воздуха.

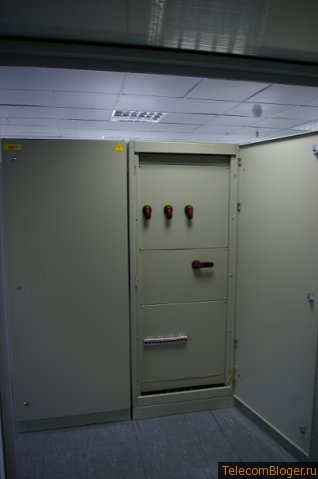

Два шкафа системы байпаса для вывода на сервисное обслуживания кластеров ИБП без отключения электроснабжения телекоммуникационных шкафов с работающим оборудованием.


Помещение холодного коридора с установленными в фальшполу вентиляционными решетками c 70% перфорацией для подачи охлажденного воздуха к лицевой части серверного оборудования.

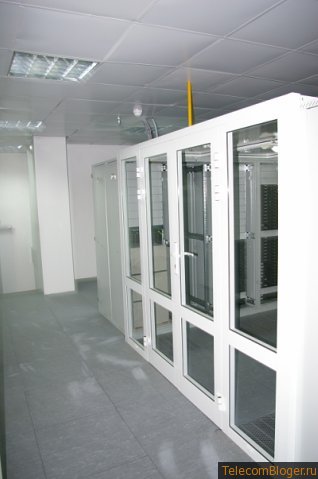

Вход в помещение холодного коридора с установленными распашными дверьми, изготовленные с применением алюминиевого профиля и триплексного стекла.

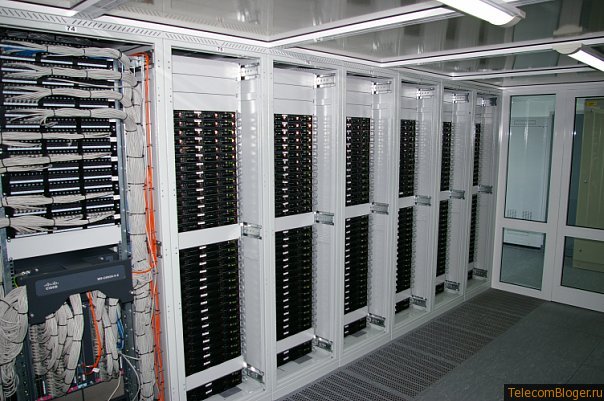

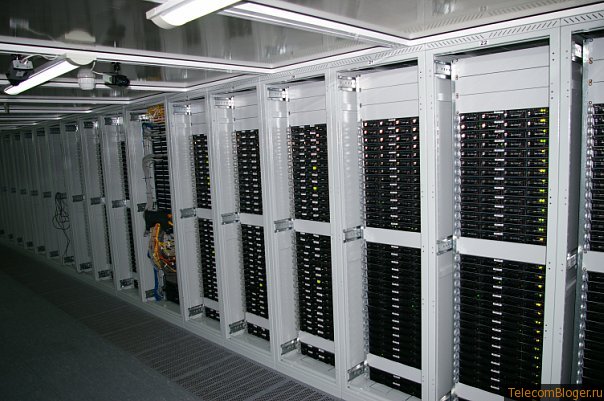

Часть телекоммуникационных шкафов с установленным оборудованием клиента.

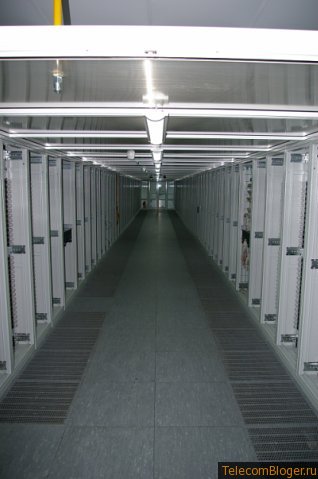

Вид с середины холодного коридора в сторону грузового входа.

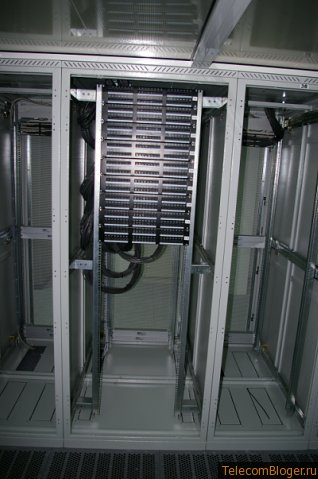

Телекоммуникационный шкаф с установленными патч-панелями на 48 портов каждая. Ширина шкафа 800 мм для удобства укладки патчкордов

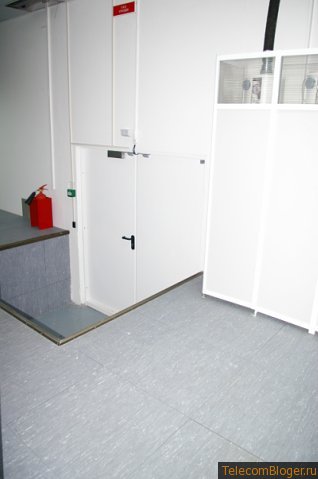

Грузовой вход для вноса крупногабаритного оборудования напрямую от грузового лифта, расположенного напротив двери.

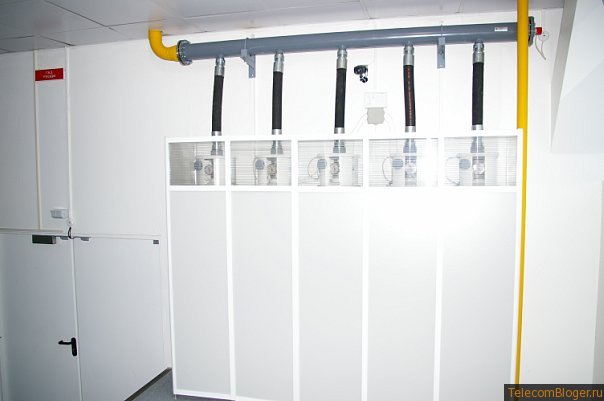

Второй из двух блоков с баллонами закрепленными к стене, автоматической газовой системы пожаротушения с применением газа хладон 125.

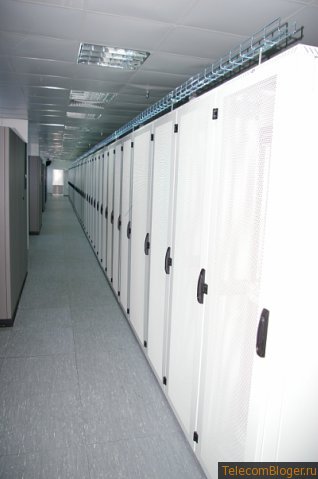

Ряд телекоммуникационных шкафов со стороны горячего коридора. Каждый шкаф оборудован дверью с замком, двери имеют 85 процентную перфорацию для отвода нагретого воздуха от оборудования.


Ряд телекоммуникационных шкафов с другого ракуса в горячем коридоре.

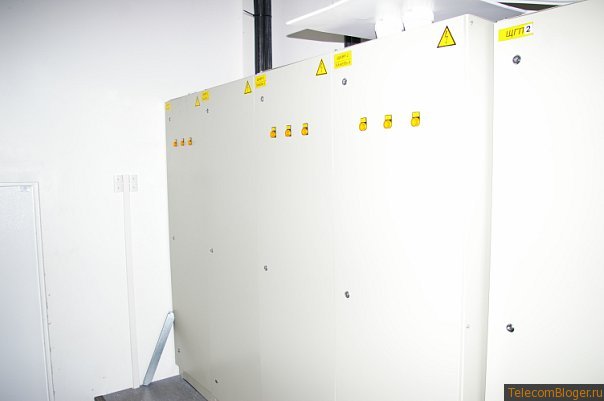

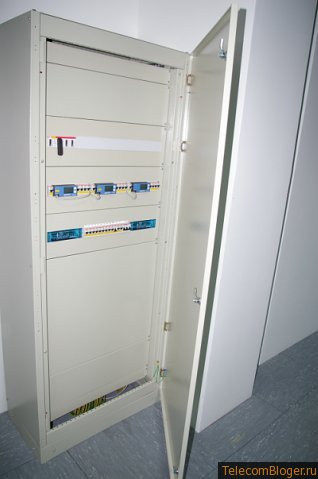

Один из щитов гарантированного электропитания для подключения телекоммуникационных шкафов рассчитанный на подключение 10 стоек мощностью потребления до 8 кВА каждая. Также щит оборудован дополнительными автоматами для подключение еще двух шкафо

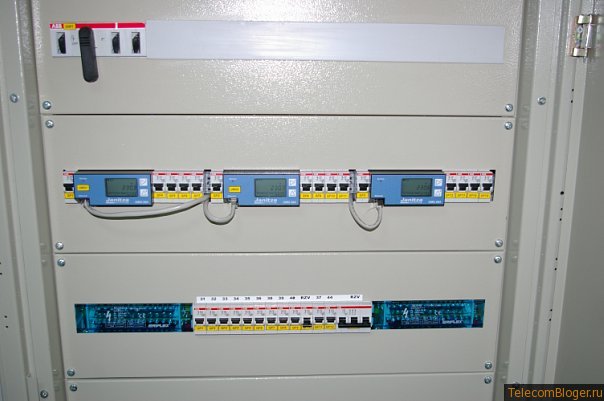

Совмещенная система локального и удаленного мониторинга потребления электричества в телекоммуникационных шкафах производства фирмы Janitza, позволяющая в режиме реального времени отображать информацию о потреблении электроэнергии по каждому шкафу

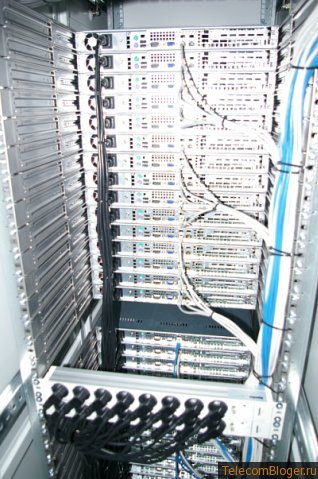

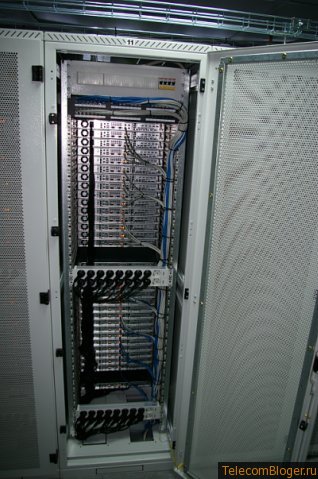

Монтажная сторона серверного шкафа с установленным оборудованием и уложенными кабелями питания и патч кордами витой пары.


Вид с другого ракурса монтажной стороны серверного шкафа с установленным оборудованим клиента.

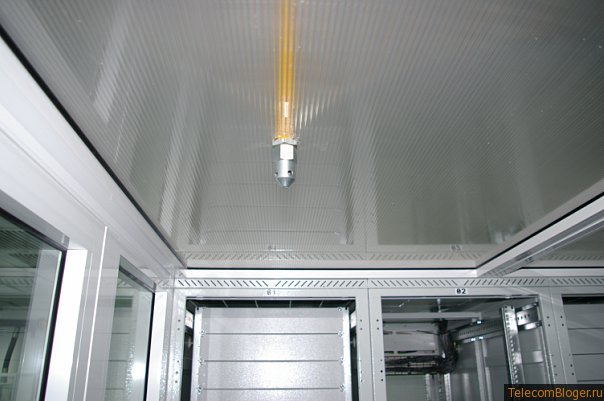

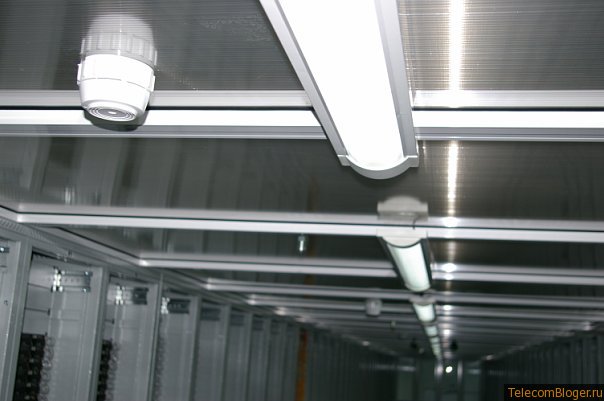

Вид устройства распыления газа установленное в потолке помещения холодного коридора.


Один из датчиков дыма автоматической системы пожаротушения, установленный в потолке холодного коридора.

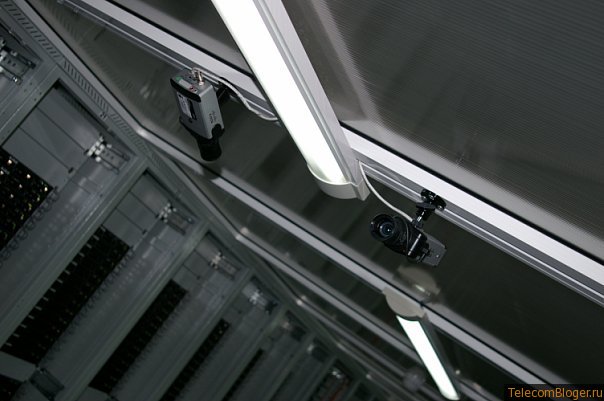

Две Ip POE камеры фирмы Cisco Systems системы видеонаблюдения, установленные в холодном коридоре с возможностью записи по движению в кадре.

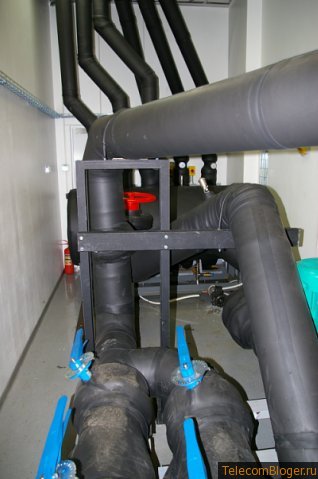

Вид труб диаметра 240 мм в теплоизоляции и заслонок для включения байпаса в насосном отделении со стороны щита автоматики.

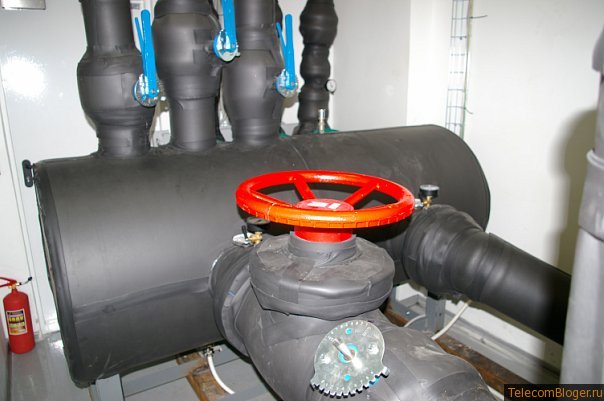

Бак аккумулятор холодной воды позволяет в течении 10 минут компенсировать недостачу холодной воды из внешнего контура в случае отключения холодильных машин от электропитания и балансировочный вентель для регулировки потока охлаждающей жидкости.

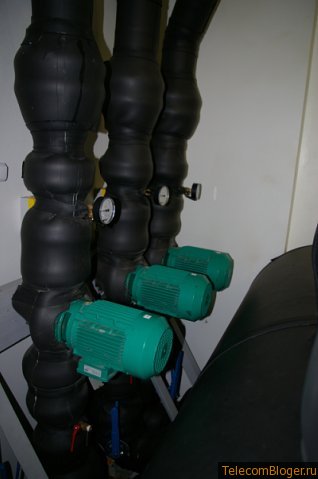

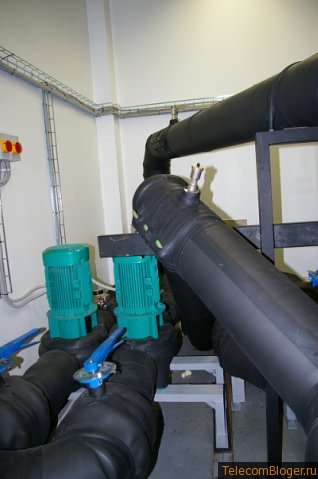

Циркуляционные насосы внутреннего контура закрепленные на сварной раме и зарезервированные по схеме N+1 с поочередным временем работы для равномерного износа.

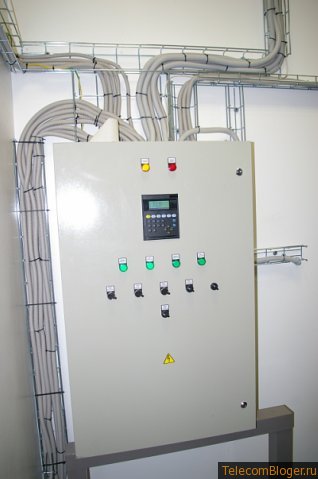

Щит автоматики управления насосного помещения и холодильных машин с возможностью перехода на ручное управелние.

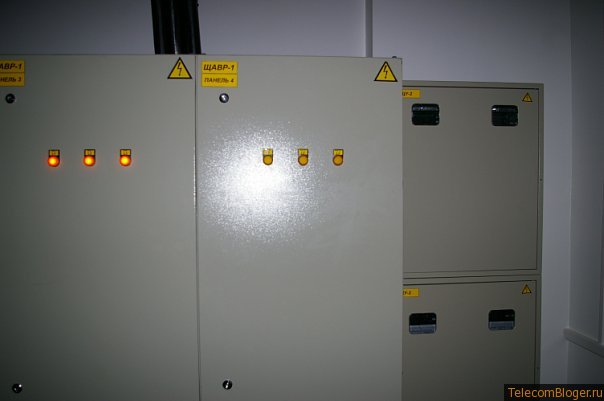

Щит АВР № 1 в ГРЩ позволяет в автоматическом режиме переключать нагрузку на другой ввод или на дизель генератор с автоматическим запуском в случае пропадания электричества на одном из двух вводов.


Щит АВР № 2 в ГРЩ позволяет в автоматическом режиме переключать нагрузку на другой ввод или на дизель генератор с автоматическим запуском в случае пропадания электричества на одном из двух вводов.

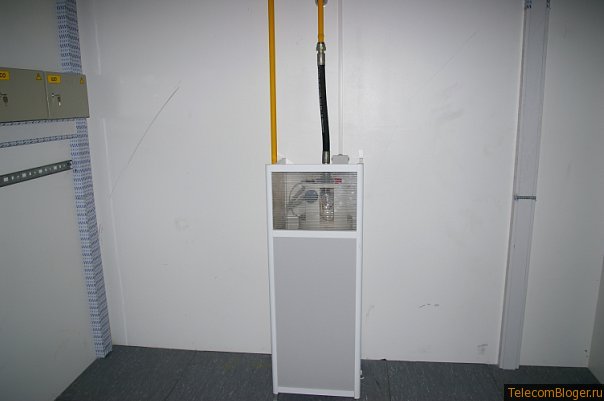

Балон с газом хладон 125 установленный в помещении ГРЩ, подключенный к системе АПС.

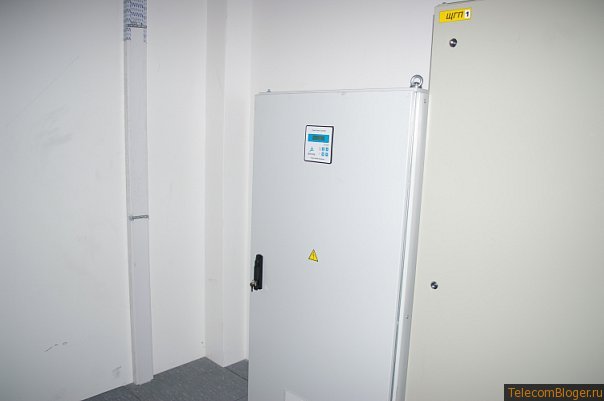

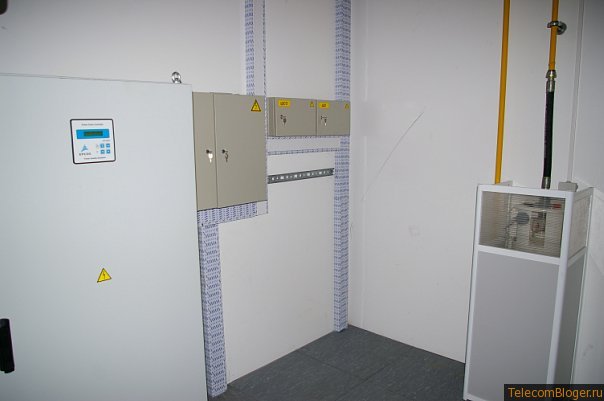

Щит № 1 с установленным КРМ и щитки с установленными автоматами под нужды освещения и других систем


Щит № 2 с установленным КРМ и автоматами, от которых происходит питание холодильных машин установленных на улице.


Вид секции ввода ДГУ щита АВР № 1 и двух щитов с приборами учета для контроля потребления электричества органами энергоконтроля.

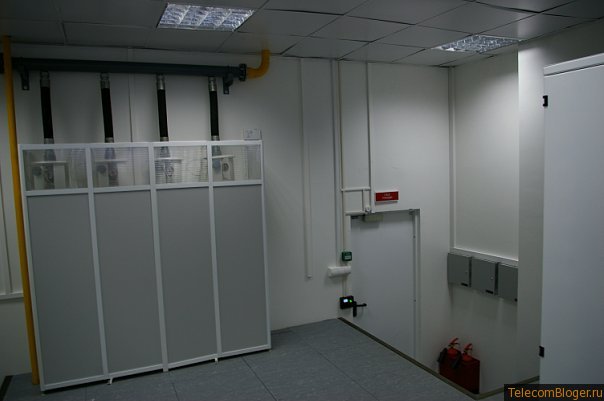

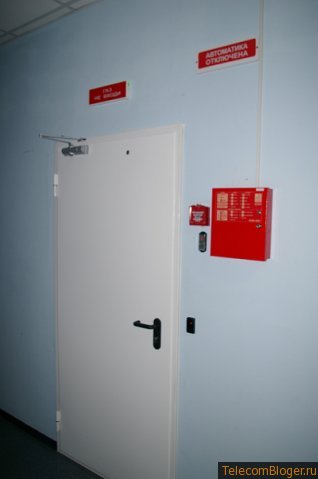

Вход в помещения ГРЩ с отдельно установленным блоком контроля и управления системой пожаротушения в помещении ГРЩ соединенным с общей системой АПС.

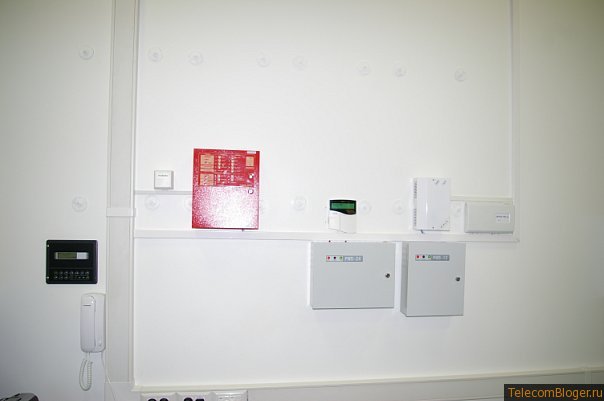

Блоки управления и оповещения системы АПС.

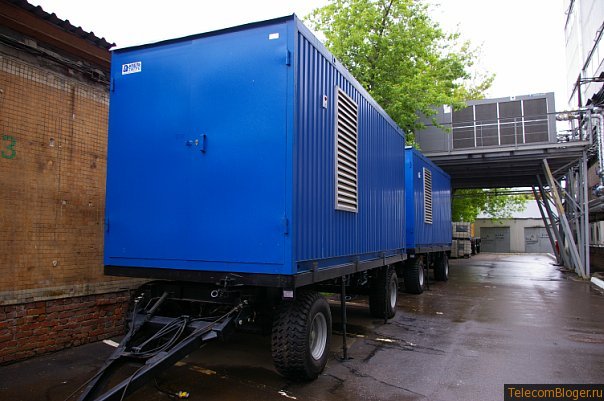

Две дизель генераторные установки в контейнере в исполнении “Север” с подогревом.

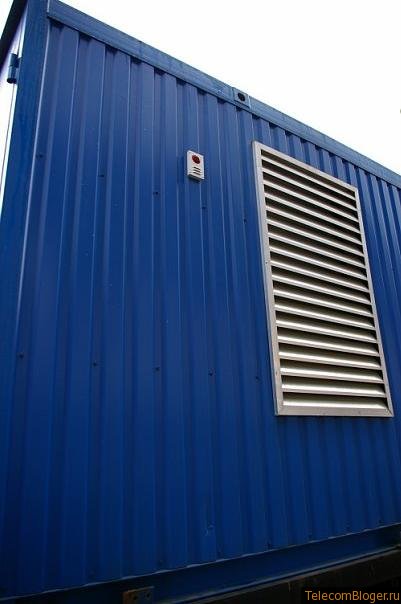

Автоматические жалюзи открываются при работающим дизел генераторе с блоком оповещения АПС.

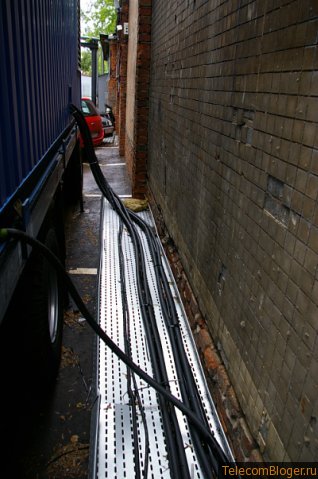

Лотки с уложенными шинопроводами для подачи электричества от дизель генераторов в случае пропадания электричества от города.

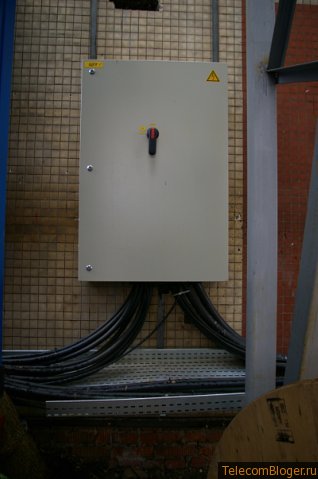

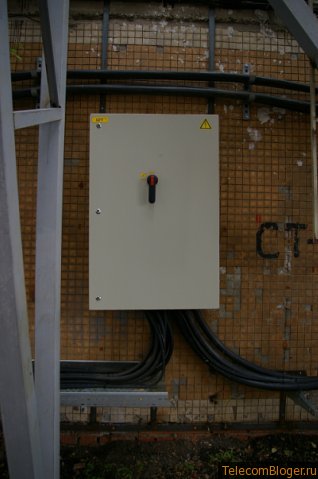

Всепогодный щит подачи электропитания от дизель генератора № 1 с установленным размыкателем для проведения технических работ.


Всепогодный щит подачи электропитания от дизель генератора № 2 с установленным размыкателем для проведения технических работ.

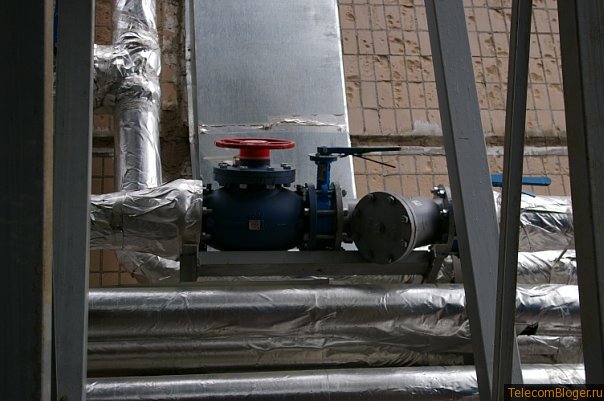

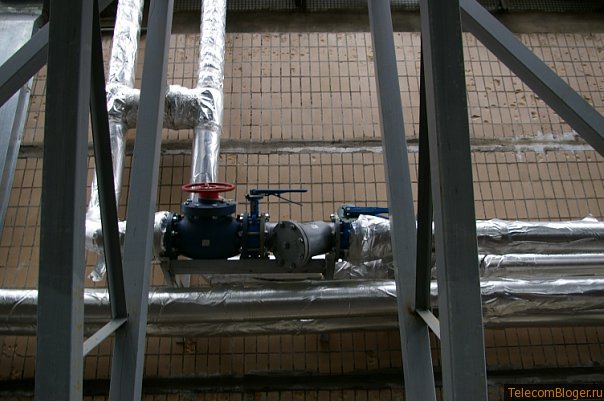

Балансировочный кран для регулирования потока движения холодоносителя в наружной трассе холодильной машины № 1 и блок с заменяемым фильтром.


Балансировочный кран для регулирования потока движения холодоносителя в наружной трассе холодильной машины № 2 и блок с заменяемым фильтром.

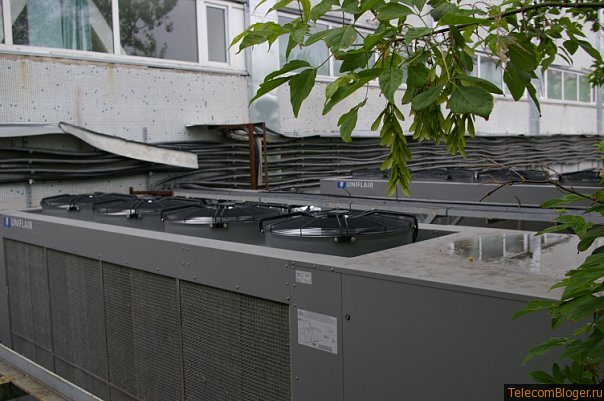

Вид рамы с установленными холодильными машинами фирмы Uniflair.

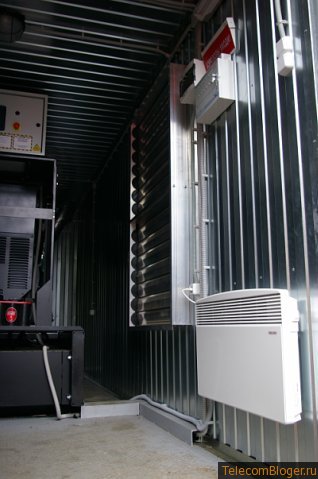

Внутренние пространство контейнера с установленным обогревателем для зимнего периода.

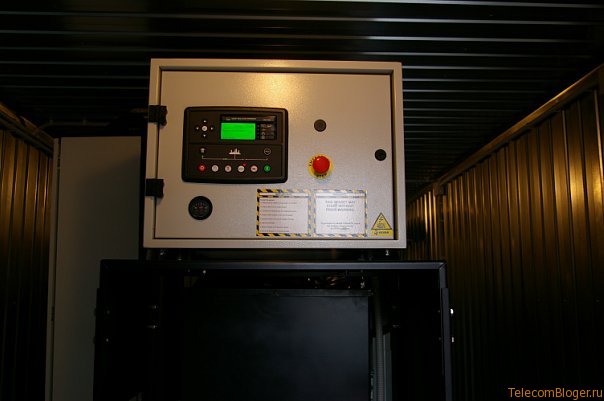

Блок управления и мониторинга с кнопкой экстренной остановки дизель генератора.

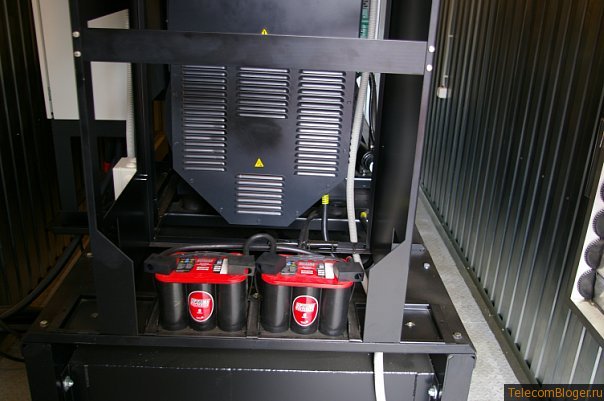

Два аккумулятора 12 В повышенной емкости для дизель генератора.

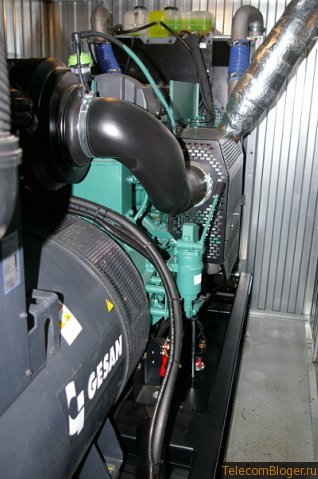

Дизельный двигатель марки Volvo и часть генератора 0,4 кВ марки Gesan установленный в контейнере.

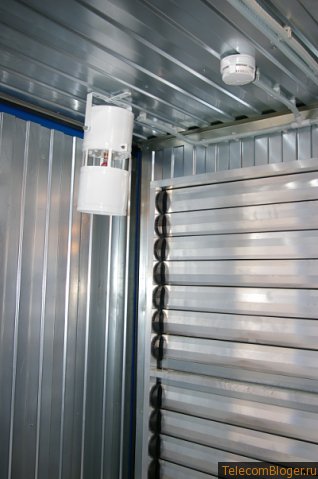

Блок распыления аэрозоля для противодействия возгаранию и датчик дыма.

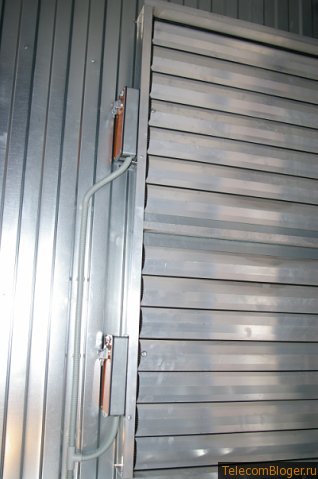

Сервоприводы автоматических жалюзей для автоматического открытия в случае работы дизель генератора.


Блок управления и мониторинга системой автоматического пожаротушения установленной в контейнере и щиток собственных нужд запитанный от основной ГРЩ.

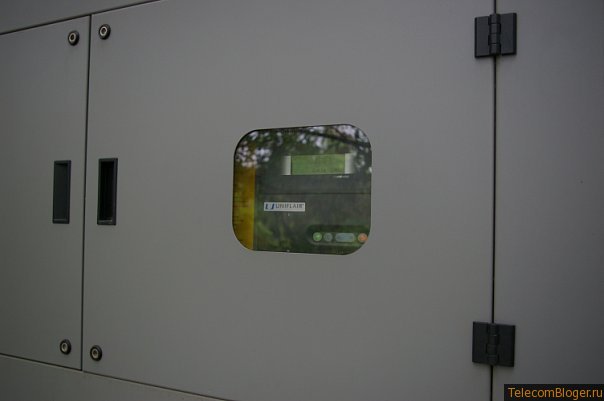

Терминал управления и мониторинга холодильной машины производства фирмы Uniflair Италия.

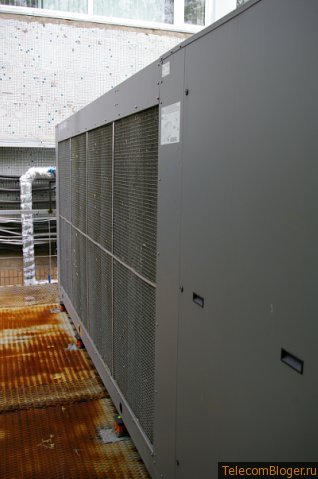

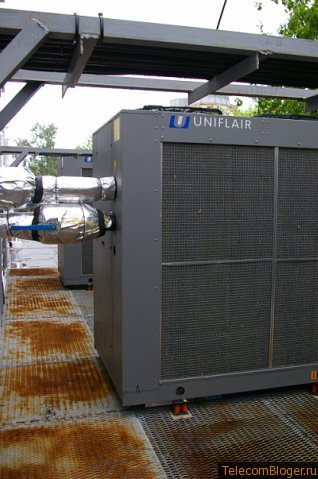

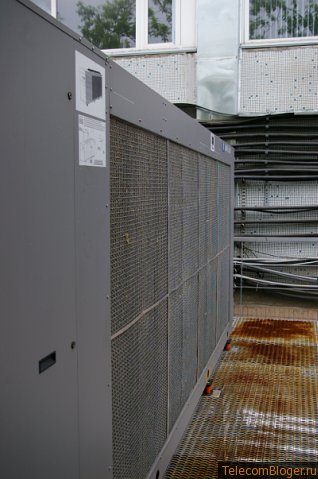

Холодильная машина № 1 вид сбоку с установленными пластинами шумоподавления.


Холодильная машина вид с торца с подключенными трубами трассы внешнего контура.


Холодильная машина вид сверху вентиляторы осуществляют выброс воздуха вверх прошедшего теплообменники.


Вид части кабельной трассы.


Вид холодильной машины № 2 сбоку с установленными пластинами шумоподавления.

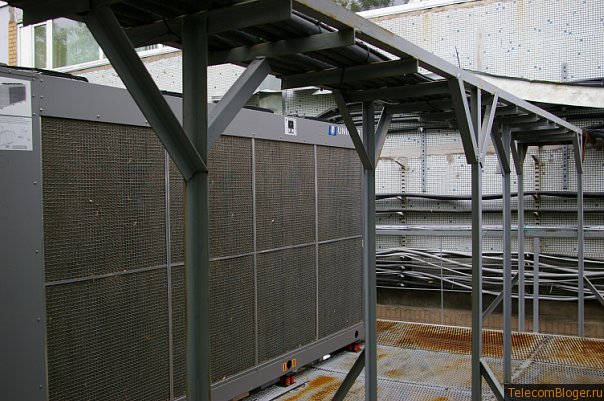

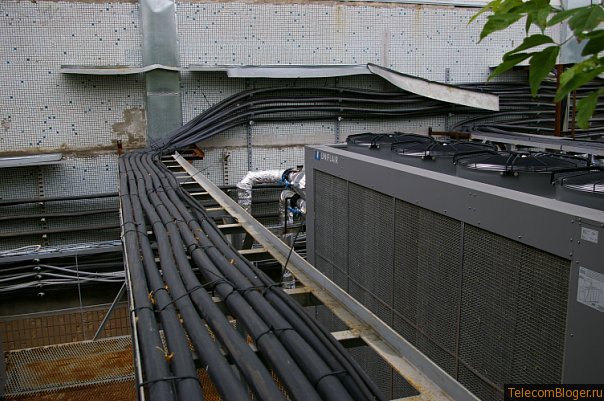

Вид эстакады кабельной трассы установленной на раму холодильных машин.

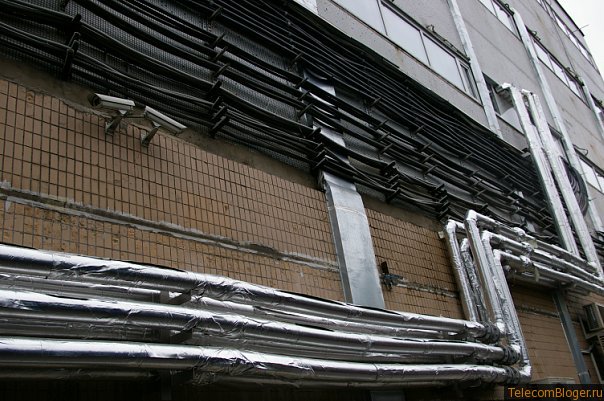

Вид трассы внешнего контура системы кондиционирования в дополнительной теплоизоляции и жесткой скорлупе для предотвращения физического воздействия.







Источник материала и фото



Тэги: ,
|
Источник:
|
RSS 2.1
|
|
  • Skip 09.12.2010
    Приятно посмотреть. 1. Пандуса нет? От грузового лифта по ступенькам? 2. От ДГУ кабели и никаких шинопроводов. Кабели открыты, ждут падающих сосулек? 3. Могучие сервисные коридоры, 2400 холодный и по 1200 горячие. Почему так? Если помозговать еще полуряд по какие-нибудь сервисные задачи можно было разместить.
    Ответить
  • Андрей 09.12.2010
    "Шинопроводы" от ДГУ, валяющиеся в лотке -внушают.Как и козырьки для защиты силовых кабелей до чиллеров...
    Как будто деньгти кончились на внешних системах.
    Уличные кабели и термоизоляция трубопроводов-совсен не гуд (
    Ответить
  • Андрей 08.11.2012
    Добрый день. Приятно посмотреть. Вы не уточните какого объема у вас аккумуляторный бак для холодной воды?
    Ответить
  • greyhound72 08.11.2012
    Ваши монтажные компании в России на до пороть розгами. Пейзаж для игры в Дум, да и только.
    Ответить
  • greyhound72 08.11.2012
    Кстати, 70% перфорацией и не пахнет. Эти плиты - максимум 35%.
    Ответить
  • greyhound72 08.11.2012
    "блок с заменяемым фильтром" поправьте - это strainer, или просто грязевик по-русски. И, кстати, ставить вокруг него бабочки нельзя - посте полутора десятка смен фильтра они начнут течь. Вернее, ставить можно double-eccentric или triple-eccentric бабочки. Но не эти, что стоят
    Ответить
  • greyhound72 08.11.2012
    Да, кстати, и грязевик нельзя боком ставить! Монтажников - выпороть!
    Ответить
  • greyhound72 08.11.2012
    Ну, и напоследок - труб диаметром 240мм не бывает. Наверное, имелась ввиду труба DN250. Но и нее диаметр (и внутренний и внешний) никак не 250мм.
    Ответить
