SCADA: ЦОД под контролем

SCADA (Supervisory Control And Data Acquisition – Диспетчерское управление и сбор данных) – система контроля и управления процессами на промышленных объектах с применением компьютера.

SCADA позволяет работать с различными процессами:

  • технологическими
    • выработка энергии
    • производство
    • конструирование и т.д.
  • инфраструктурными
    • инженерная инфраструктура
    • ИТ-инфраструктура и т.д.
  • сервисными
    • в отдельных помещениях или группе помещений
    • в зданиях
    • на кораблях
    • на космических станциях и т.д.

SCADA состоит из следующих компонентов:

  • Логический программируемый контроллер
  • Линии связи от контролируемых устройств к контроллеру
  • Линии связи от контроллера к компьютеру
  • Диспетчерское программное обеспечение
  • Пользовательский интерфейс

Логический контроллер способен получать, анализировать, генерировать и передавать сигналы, а, значит, и управлять системами, если встроенные в них контроллеры способны принимать управляющие сигналы.

Некоторые кондиционеры (например, оборудованные контроллерами Carel) не предусматривают удаленного принудительного включения или смены уставок, и работа с ними сведется к просмотру текущего режима работы и истории наблюдений. В то же время на системы вентиляции часто проектируется собственная система автоматики, естественно, управляющая оборудованием. В этом случае SCADA способна удаленно отправлять и контролирующие и управляющие сигналы.

В центрах обработки данных (ЦОД) SCADA получила большое распространение ввиду нескольких факторов:

  • Многогранность системы: построение системы любого масштаба и работа абсолютно с любым оборудованием, имеющим какие-либо элементы автоматики, будь то сухие контакты или порт для передачи данных по стандартному протоколу (например, порт RS485 и протокол ModBus). Это очень важно, поскольку часто производитель предлагает собственное программное обеспечение для своего продукта и вполне естественно, что 15 окошек для 15 систем – вариант не лучший и обнадеживающий лишь тем, что не требует 15 диспетчеров…
  • Программируемый интерфейс, подстраиваемый под конкретный объект и конкретного заказчика.
  • Отображение аварий (как места аварии, так и её типа), их запись в архив, отметка о квитировании.
  • Создание архива параметров всех систем и их визуализация.
  • Возможность создания интуитивно понятных мнемосхем, наглядно представляющих процессы в ЦОД (подсветка работающего, резервного или аварийного оборудования, уровень топлива, цветовая иллюстрация поля температур и др.

Говоря о недостатках, скажем, что для SCADA характерна некая задержка в получении данных. Если самый простой способ их получения – через сухие контакты или непосредственно от датчика – занимает несколько секунд, то анализ данных, переданных по протоколу, иногда занимает 5 минут, что, конечно, долго.

На распространенность и интерес к SCADA говорит то, что многие производители выпускают SCADA-приложение для своего оборудования с готовыми взуализациями по крайней мере по соответствующим системам.

Примеры SCADA-систем от разных производителей:

  • Adap-Kool от Danfoss
  • PlantVisor от Carel
  • Televis от Eliwell
  • MasterSCADA от Insat
  • Desigo от Siemens
  • PcVue от ETDE

В отношении ЦОД выбор часто останавливается на продукте MasterSCADA. Каждая контролируемая система делится на составные блоки (например, систему поддержания микроклимата можно разделить на блоки кондиционирования: водяной контур, фреоновый контур, и блоки вентиляции: приточная система, вытяжная система, газоудаление и др. Каждый блок связан с двумя программами: первая отвечает за алгоритм работы и статусные/предупреждающие/аварийные сообщения, а вторая – за визуализацию работы системы на мнемосхеме. Также в MasterSCADA реализована возможность программирования контроллеров как с открытой, так и с закрытой архитектурой.

Примеры SCADA-визуализаций:

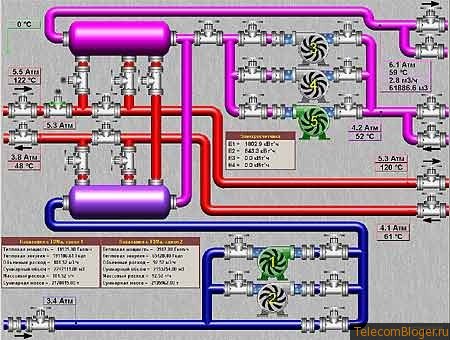

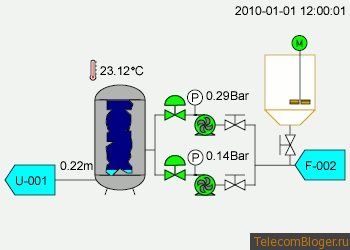

1. Часть системы водоснабжения

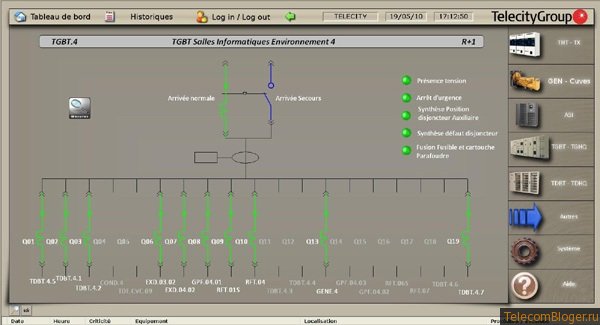

2. Система энергоснабжения в PcVue

3. Насосная станция в MasterSCADA

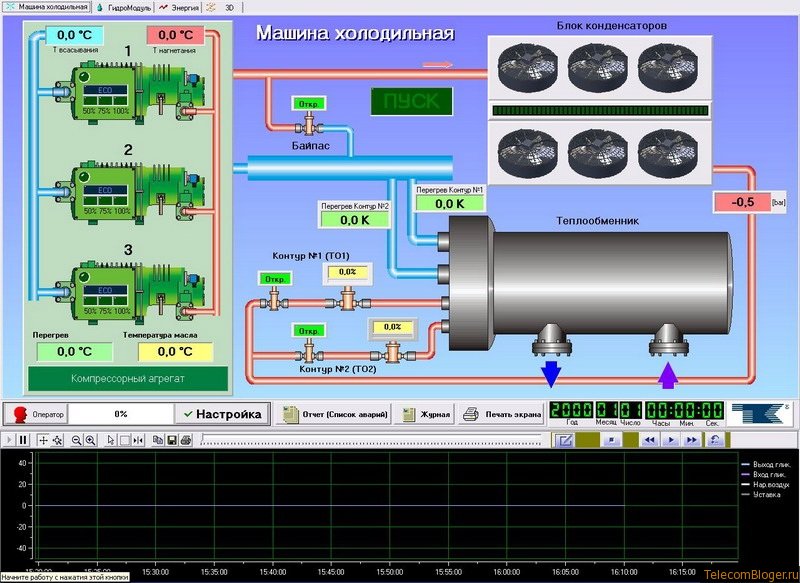

4. Система холодоснабжения







Автор: Хомутский Юрий
