Сравнение характеристик водяных кондиционеров различных производителей
В условиях жесткой конкуренции на рынке прецизионного кондиционирования требуется постоянный анализ характеристик оборудования, предлагаемых теми или иными производителями. Этому анализу и посвящена данная статья.
Мною рассмотрены блоки кондиционирования водяного охлаждения (CW) пяти мощностей от шести производителей, а также сделаны соответствующие выводы. Но для начала определимся с характеристиками самих кондиционеров.
Характеристики CW-кондиционеров
- Полная Qх — полная холодопроизводительность блока (вода 7/12°С , 24°С/50% в помещении, 35°С на улице),
- Явная Qя — явная (полезная) холодопроизводительность блока (равна полной за вычетом скрытого холода, затраченного на выпадение конденсата),
- SHR (коэффициент эффективности теплообмена) определяет, какая часть Qх преобразовалась в полезную Qя, SHR=Qя/Qх,
- Потребление Qп — потребляемая блоком мощность (в случае CW-кондиционеров равна энергопотреблению вентилятора),
- Чистая Qч — чистая холодопроизводительность блока, равная явной за вычетом потребляемой. При этом вполне логично предполагается, что потребляемая вентилятором мощность полностью переходит в тепло, тем самым снижая реальную холодопроизводительность блока. Именно на Qч следует ориентироваться при подборе кондиционеров. Qч=Qя-Qп,
- Чистая эффективность Eч говорит о том, сколько кВт чистого холода (Qч) даёт блок при затраченном 1кВт энергии. Это своеобразный аналог холодильного коэффициента. Рассматривается именно чистая эффективность, т.к. нас в конечном итоге интересует именно чистая холодопроизводительность. Еч=Qч/Qп,
- Расход воздуха G — расход, генерируемый вентилятором при стандартных условиях (напор 20Па). В кондиционерах фирм Stulz и RC Group указан при 50Па.
- Относительный расход воздуха GQ показывает, какой расход воздуха приходится на кВт чистой холодопроизводительности. Как правило, чем выше GQ , тем лучше теплообмен и тем выше SHR. Это правило стабильно выполняется в рамках блоков одного производителя. Однако при сравнении разных фирм проявляются различное размещение оборудования, характеристики теплообменников и др. В результате, правило нередко нарушается. GQ=G/Qч,
- Гидросопротивление Δp — сопротивление блока по воде,
- Площадь в плане S — площадь, занимаемая кондиционером на полу, достаточно важный показатель, учитывая высокую плотность современных ЦОД,
- Компактность SQ является индикатором чистой холодопроизводительности блока, приходящейся на единицу площади. SQ=S/Qч.

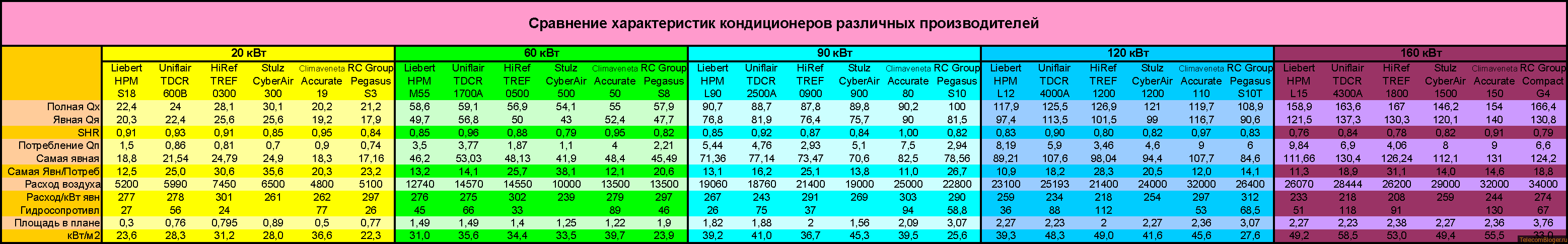

Сравнение характеристик водяных (CW) прецизионных кондиционеров
Примечание: так как у каждого производителя своё разделение кондиционеров по типоразмерам, то выбранные модели могут оказаться как первыми в линейке оборудования одного типоразмера (т.е. переразмеренными), так и средними (нормальный случай) и последними (недоразмеренными), то по характеристикам одного кондиционера не следует судить о всей линейке в целом. Также, именно этим объясняются выпадающие из общего ряда значения параметров.
| 20кВт | |||||||
|---|---|---|---|---|---|---|---|
| Ед. изм. |
Liebert HPM S18 |
Uniflair TDCR 600B |
HiRef TREF 0300 |
Stulz CyberAir 300 |
Climaveneta Accurate 19 |
RC Group Pegasus S3 |
|
| Полная Qх | кВт | 22,4 | 24,0 | 28,1 | 30,1 | 20,2 | 21,2 |
| Явная Qя | кВт | 20,3 | 22,4 | 25,6 | 25,6 | 19,2 | 17,9 |
| SHR | — | 0,91 | 0,93 | 0,91 | 0,85 | 0,95 | 0,84 |
| Потребление Qп | кВт | 1,5 | 0,86 | 0,81 | 0,7 | 0,9 | 0,74 |
| Чистая Qч | кВт | 18,8 | 21,54 | 24,79 | 24,9 | 18,3 | 17,16 |
| Эффективность Еч | — | 12,5 | 25,0 | 30,6 | 35,6 | 20,3 | 23,2 |
| Расход воздуха G | м³/ч | 5200 | 5990 | 7450 | 6500 | 4800 | 5100 |
| Относительный расход GQ | м³/ч/кВт | 277 | 278 | 301 | 261 | 262 | 297 |
| Гидросопротивление Δp | кПа | 27 | 56 | 77 | 26 | ||
| Площадь в плане S | м² | 0,3 | 0,76 | 0,80 | 0,89 | 0,5 | 0,77 |
| Компактность SQ | кВт/м² | 23,6 | 28,3 | 31,2 | 28,0 | 36,6 | 22,3 |
| 60кВт | |||||||
| Ед. изм. |
Liebert HPM M55 |
Uniflair TDCR 1700A |
HiRef TREF 0500 |
Stulz CyberAir 500 |
Climaveneta Accurate 50 |
RC Group Pegasus S8 |
|
| Полная Qх | кВт | 58,6 | 59,1 | 56,9 | 54,1 | 55 | 57,9 |
| Явная Qя | кВт | 49,7 | 56,8 | 50 | 43 | 52,4 | 47,7 |
| SHR | — | 0,85 | 0,96 | 0,88 | 0,79 | 0,95 | 0,82 |
| Потребление Qп | кВт | 3,5 | 3,77 | 1,87 | 1,1 | 4 | 2,21 |
| Чистая Qч | кВт | 46,2 | 53,03 | 48,13 | 41,9 | 48,4 | 45,49 |
| Эффективность Еч | — | 13,2 | 14,1 | 25,7 | 38,1 | 12,1 | 20,6 |
| Расход воздуха G | м³/ч | 12470 | 14570 | 14550 | 10000 | 13500 | 13500 |
| Относительный расход GQ | м³/ч/кВт | 276 | 275 | 302 | 239 | 279 | 297 |
| Гидросопротивление Δp | кПа | 45 | 66 | 89 | 46 | ||
| Площадь в плане S | м² | 1,49 | 1,49 | 1,4 | 1,25 | 1,22 | 1,9 |
| Компактность SQ | кВт/м² | 31,0 | 35,6 | 34,4 | 33,5 | 39,7 | 23,9 |
| 90кВт | |||||||
| Ед. изм. |
Liebert HPM L90 |
Uniflair TDCR 2500A |
HiRef TREF 0900 |
Stulz CyberAir 900 |
Climaveneta Accurate 80 |
RC Group Pegasus S10 |
|
| Полная Qх | кВт | 90,7 | 88,7 | 87,8 | 89,8 | 90,2 | 100 |
| Явная Qя | кВт | 76,8 | 81,9 | 76,4 | 75,7 | 90 | 81,5 |
| SHR | — | 0,85 | 0,92 | 0,87 | 0,84 | 1,00 | 0,82 |
| Потребление Qп | кВт | 5,44 | 4,76 | 2,93 | 5,1 | 7,5 | 2,94 |
| Чистая Qч | кВт | 71,36 | 77,14 | 73,47 | 70,6 | 82,5 | 78,56 |
| Эффективность Еч | — | 13,1 | 16,2 | 25,1 | 13,8 | 11,0 | 28,7 |
| Расход воздуха G | м³/ч | 19060 | 18760 | 21400 | 19000 | 25000 | 22800 |
| Относительный расход GQ | м³/ч/кВт | 267 | 243 | 291 | 269 | 303 | 290 |
| Гидросопротивление Δp | кПа | 26 | 75 | 94 | 58,8 | ||
| Площадь в плане S | м² | 1,82 | 1,88 | 2 | 1,56 | 2,09 | 3,07 |
| Компактность SQ | кВт/м² | 39,2 | 41,0 | 36,7 | 45,3 | 39,5 | 25,6 |
| 120кВт | |||||||
| Ед. изм. |
Liebert HPM L12 |
Uniflair TDCR 4000A |
HiRef TREF 1200 |
Stulz CyberAir 1200 |
Climaveneta Accurate 110 |
RC Group Pegasus S10T |
|
| Полная Qх | кВт | 117,9 | 125,5 | 126,9 | 121 | 119,7 | 108,9 |
| Явная Qя | кВт | 97,4 | 113,5 | 101,5 | 99 | 116,7 | 90,6 |
| SHR | — | 0,83 | 0,90 | 0,80 | 0,82 | 0,97 | 0,83 |
| Потребление Qп | кВт | 8,19 | 5,9 | 3,46 | 4,6 | 9 | 6 |
| Чистая Qч | кВт | 89,21 | 107,6 | 98,04 | 94,4 | 107,7 | 84,6 |
| Эффективность Еч | — | 10,9 | 18,2 | 28,3 | 20,5 | 12,0 | 14,1 |
| Расход воздуха G | м³/ч | 23100 | 25193 | 21400 | 24000 | 32000 | 26400 |
| Относительный расход GQ | м³/ч/кВт | 259 | 234 | 218 | 254 | 297 | 312 |
| Гидросопротивление Δp | кПа | 36 | 88 | 53 | 68,5 | ||
| Площадь в плане S | м² | 2,27 | 2,23 | 2 | 2,27 | 2,36 | 3,07 |
| Компактность SQ | кВт/м² | 39,3 | 48,3 | 49,0 | 41,6 | 45,6 | 27,6 |
| 160кВт | |||||||
| Ед. изм. |
Liebert HPM L15 |
Uniflair TDCR |
HiRef TREF 1800 |
Stulz CyberAir 1500 |
Climaveneta Accurate 150 |
RC Group Compact G4 |
|
| Полная Qх | кВт | 158,9 | 163,6 | 167 | 146,2 | 154 | 166,4 |
| Явная Qя | кВт | 121,5 | 137,3 | 130,3 | 120,1 | 140 | 130,8 |
| SHR | — | 0,76 | 0,84 | 0,78 | 0,82 | 0,91 | 0,79 |
| Потребление Qп | кВт | 9,84 | 6,9 | 4,06 | 8 | 9 | 6,6 |
| Чистая Qч | кВт | 111,66 | 130,4 | 126,24 | 112,1 | 131 | 124,2 |
| Эффективность Еч | — | 11,3 | 18,9 | 31,3 | 14,0 | 14,6 | 18,8 |
| Расход воздуха G | м³/ч | 26070 | 28444 | 26200 | 29000 | 32000 | 34000 |
| Относительный расход GQ | м³/ч/кВт | 233 | 218 | 208 | 259 | 244 | 274 |
| Гидросопротивление Δp | кПа | 51 | 118 | 91 | 130 | 67 | |
| Площадь в плане S | м² | 2,27 | 2,23 | 2,38 | 2,27 | 2,36 | 3,76 |
| Компактность SQ | кВт/м² | 49,2 | 58,5 | 53,0 | 49,4 | 55,5 | 33,0 |
Выводы
Наконец, проанализировав данные таблицы, можно сделать следующие выводы:
Liebert
У кондиционеров Liebert абсолютно минимальное гидравлическое сопротивление по воде. Это экономит мощность насосной станции. Также следует отметить наличие суперкомпактного типоразмера “S” в линейке кондиционеров HPM. Для Liebert характерна низкая “чистая” эффективность Еч. Причиной является более высокое энергопотребление вентиляторов, а решение видится в использовании электроно-коммутируемых (EC) вентиляторов.
HiRef
Прецизионники HiRef малой мощности отличаются стабильно высокими расходами воздуха.На высоких мощностях у HiRef отмечается наивысшая “чистая” эффективность Еч, но низкие расходы воздуха и низкий SHR.
Stulz
Оборудование Stulz с большим перевесом выигрывает в “чистой” эффективности у всех конкурентов среди блоков с малой холодопроизводительностью. Однако, при этом наблюдаются низкие относительные расходы воздуха и низкий SHR.
Climaveneta
Кондиционеры Climaveneta характеризуются максимальным SHR на всем диапазоне мощностей (наличие блоков мощностью более 100кВт с SHR, превышающим 0.9, пожалуй, единственно на рынке), в тоже время они компактны, но имеют высокое гидравлическое сопротивление (что объяснимо ввиду малые габариты), высокое энергопотребление и низкую “чистую” эффективность.
RC Group
Продукция RC Group отличаются низким уровнем компактности оборудования (как вариант, из-за высоких расходов воздуха). Кроме того, интерес представляет необычный факт: при достаточно высоких расходах воздуха кондиционеры имеют низкий SHR, что прямо противоречит теории.
Uniflair
Выводы по оборудованию Uniflair специально оставлены напоследок. Дело в том, что данные прецизионники нельзя по каким-либо показателям выделить в лучшую или худшую сторону (разве что они весьма компактны при больших мощностях). Uniflair — уверенный середнячок, имеющий широкую линейку кондиционеров без ярких плюсов и без слабых мест.
Автор: Хомутский Юрий
