Проект МегаЦОД Сбербанка стал финалистом Uptime GEIT award 2012

17 мая 2012


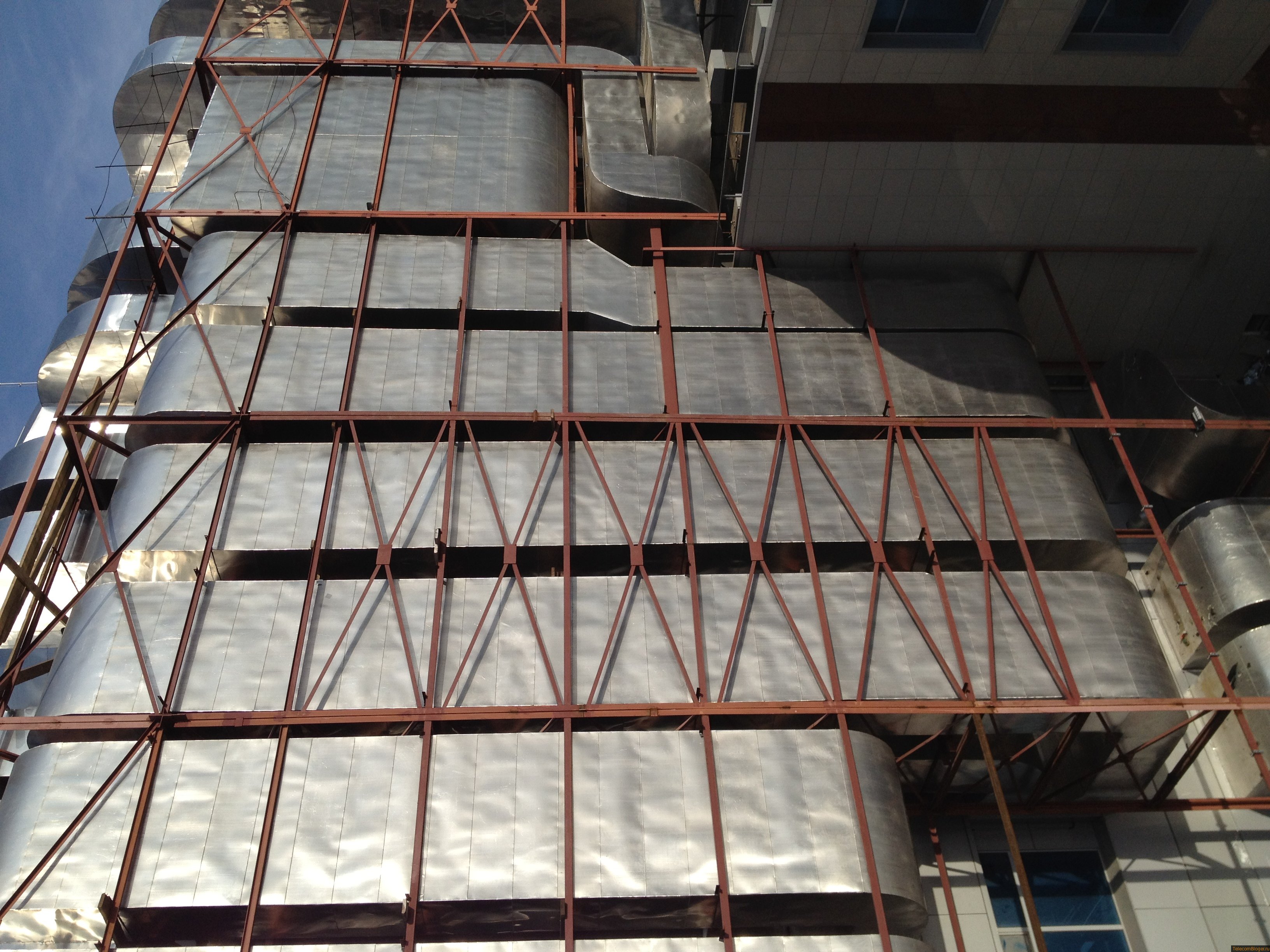

Один из крупнейших сертифицированных по TIER III Дата-Центров в Восточной Европе, проект МегаЦОД Сбербанка, стал финалистом Uptime GEIT award 2012, в номинации «Инновационный проект». В проекте была применена инновационная воздухообменная система охлаждения с пластинчатым статическим теплообменником (Plate Exchange Air Handling Units (PAHU’s)), которая стала уникальным решение не только для региона, но и всего континента.

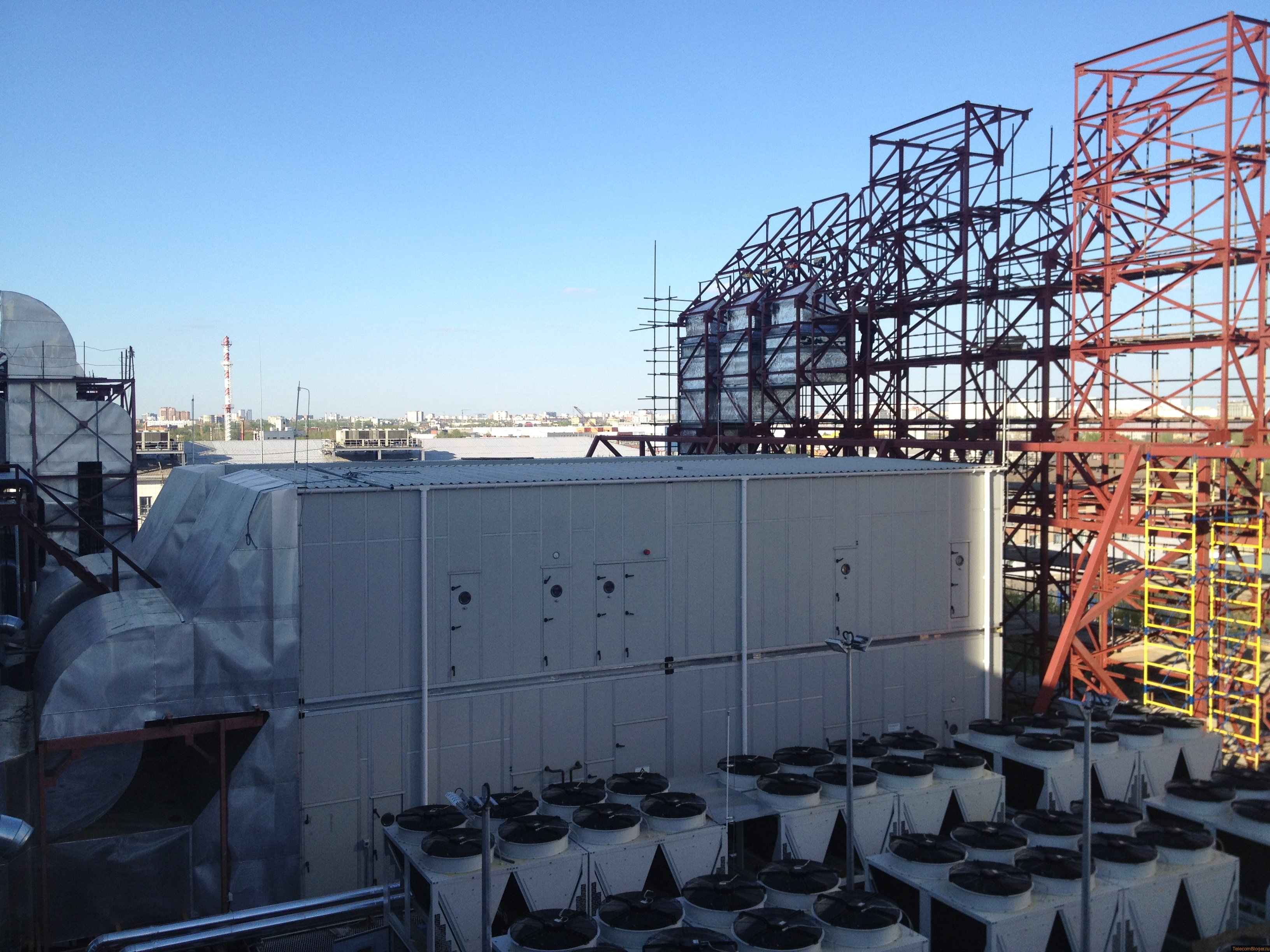

Одна установка PAHU обеспечивает воздушный поток в 122.000m³/час и холодопроизводительность 550 кВт. Всего используется 27 установок с общей холодопроизводительностью 14,85 МВт. Применение данной системы позволяет: использовать 78% времени фрикулинг, сократить потребление электричества на 21%, получить среднегодовой коэффициент энергоэффективности (PUE) равный 1,32 и сократить выбросы CO2 на 69,5 тыс. тон.

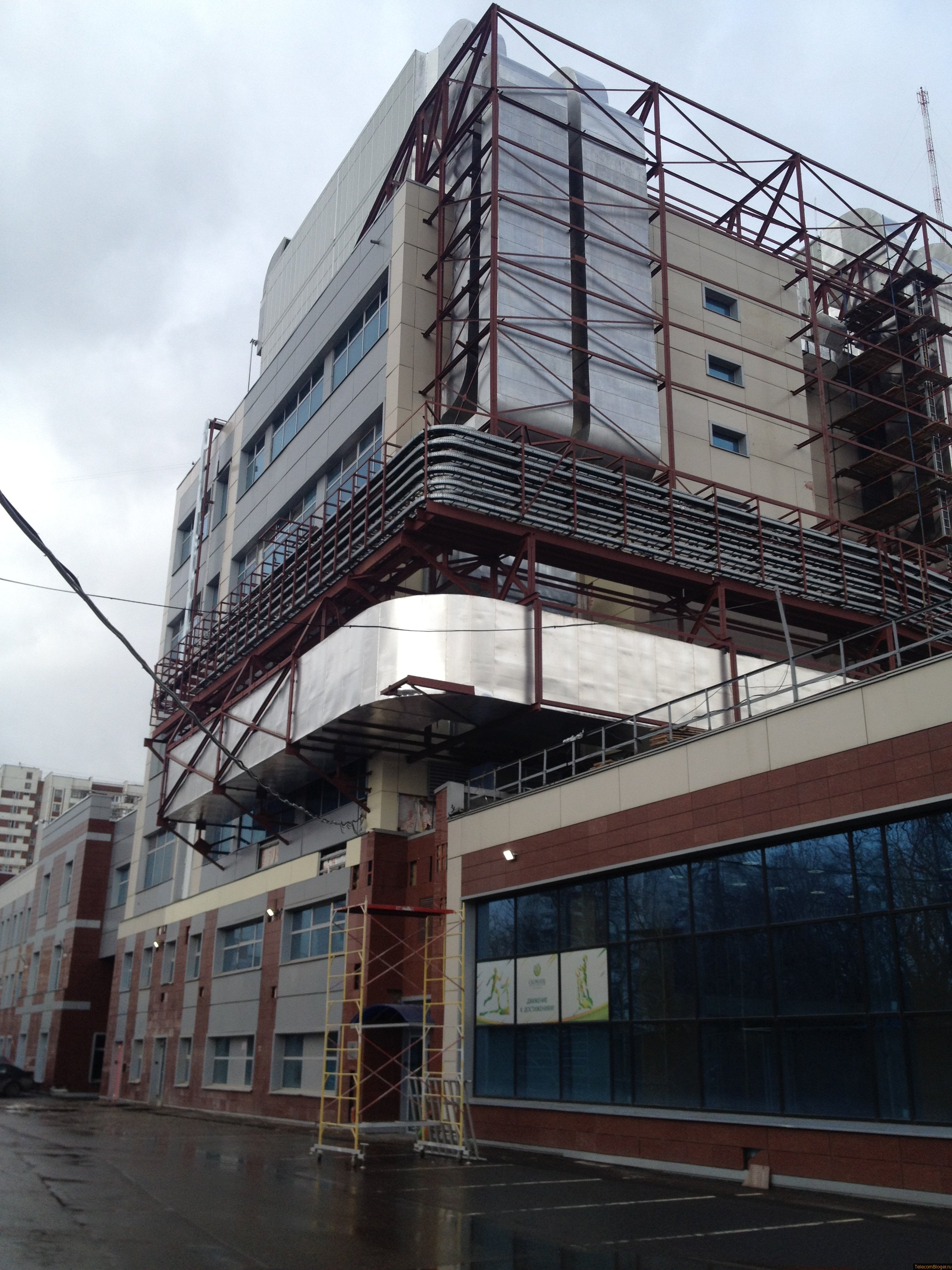

В проекте использованы стандартные статические источники бесперебойного питания (ИБП) в сочетании с ДГУ высокого напряжения

  • Общая мощность ИБП — 44,4 МВА
  • Количество ИБП — 78 шт.
    • 60 х Chloride 90-NET 500 кВА (для защиты электропитания ИТ-инфраструктуры)
    • 18 x Chloride 90-NET 800 кВА (для защиты электропитания инженерных систем)
  • Количество батарейных кабинетов — 330 шт.
  • Количество аккумуляторных батарей 115 Ач — 13200 шт.

Общая ИТ-нагрузка: 10 МВт;
Доступная электрическая мощность: 20 МВА (17 МВт);
Проектная температура: ±35˚C

Потребляемая мощность кВт(ч)
Янв Фев Март Апр Май Июнь Июль Авг Сент Окт Ноя Дек
Light 85 85 85 85 85 85 85 85 85 85 85 85
UPS 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500
Mech. 25 25 25 25 25 25 25 25 25 25 25 25
Gen 180 180 180 180 180 180
Security 30 30 30 30 30 30 30 30 30 30 30 30
Cooling 1591 1437 1591 1539 1737 1828 2301 1996 1663 1580 1539 1591
Total 3 411 3 257 3 231 3 179 3 377 3 468 3 941 3 636 3 303 3 231 3 359 3 411
PUE 1,31 1,31 1,31 1,3 1,32 1,33 1,38 1,35 1,31 1,31 1,31 1,31

2012 Green Enterprise IT Awards Honorees

Всего комментариев: 15

  • enot
    Автор: enot Добавлено 17 мая, 2012 в 13:16

    Author, а вы это откуда взяли «Проектная температура: ±35˚C» ?

    А то Орловский вон уверен что все несколько лучше:
    »
    МегаЦОД Сбербанка была высоко оценена аудиторией симпозиума, — отметил старший вице-президент Сбербанка Виктор Орловский. — Как известно, Москва находится в экстремальной температурной зоне, с диапазоном годовой температуры до -35 до +40 ºС, что значительно осложняет получение хороших показателей энергосбережения для вычислительной инфраструктуры
    »
    А так, вощемта, по требованиям Uptime должно бы быть для Москвы -40+39С

    Ответить
  • Автор: author Добавлено 17 мая, 2012 в 14:48

    to enot вот тут описание кейса: http://symposium.uptimeinstitute.com/geit-awards/1683-2012-geit-award-finalists-facility-design

    Ответить
  • enot
    Автор: enot Добавлено 17 мая, 2012 в 20:05

    Пишут что мол от 22 и до 35 кроме PAHU работает DX. А именно про проектный диапазон там нет.

    Ответить
  • Автор: author Добавлено 17 мая, 2012 в 21:53

    to enot, там написано следующее, что если температура достигает +35 градусов то подключается система охлаждения DX, для поддержания необходимой температуры 22±2˚C в автозалах.

    Ответить
  • grey72
    Автор: grey72 Добавлено 18 мая, 2012 в 09:53

    Вроде бы Mercury постарались. Последняя таблица вызывает некоторые вопросы, однако. Требуется знать IT-нагрузку. Нужно убрать только перлы типа «статический пластинчатый теплообменник», и убрать про «уникальность решения», т.к. это не соответствует действительности. Фрикулинг: 78% это что — частичный? (Ну, не полный же) А каков полный? Mercury, наверное, единственный достойный игрок на рынке в России. Стоимость все знают, но тут чего удивляться — коррцпция цветет по всей стране.

    Ответить
  • Автор: author Добавлено 18 мая, 2012 в 10:01

    to grey72, да Mercury Engineering Russia, IT-нагрузка указана — 10МВт, как по вашему мнению эта фразу звучит по-русски Plate Exchange Air Handling Units?

    Ответить
  • enot
    Автор: enot Добавлено 18 мая, 2012 в 14:59

    to author
    Да, я ошибся, там про «начиная с 22» нет. Но и Вы не совсем правы. DX подключается не с 35С, а, как я понял, «по достижении 35С 100% холодопроизводительности обеспечивается за счет DX». Иначе непонятно как только с помощью PAHU можно поддерживать 22+-2С в залах при наружной температуре выше 22С. Вроде бы адиабатика etc. там не используется.

    Ответить
  • Иван Карпухин
    Автор: Иван Карпухин Добавлено 20 мая, 2012 в 08:05

    Если это про южнопортовый ЦОД — так он запущен был в ноябре 2011. Откуда там в табличке данные с июня по октябрь? С проекта срисовано?

    То, шо упсы жрут 1500 квт нуль в нуль — тоже явное очковтирательство. Как и постоянная нагрузка в 10 000 квт.

    Кста, кпд упсов 86% — тоже хреновато.

    Ответить
  • Иван Карпухин
    Автор: Иван Карпухин Добавлено 20 мая, 2012 в 08:13

    Идем дальше. На подогрев дгу, вне зависимости от температуры забортного воздуха — 180 квт. Ну, ок , в включили в октябре 60 3 киловатных калориферов без регулировки температуры, да и хрен с ним до апреля.

    Ответить
  • Иван Карпухин
    Автор: Иван Карпухин Добавлено 20 мая, 2012 в 09:28

    И еще, что за ДГУ высокого напряжения? Гугл не знает. 5 киловольт на выходе, что бы потом обратно трансформатором понижать?

    Ответить
  • АК
    Автор: АК Добавлено 21 мая, 2012 в 08:58

    2 Иван Карпухин
    ну,это смотря как искать http://www.generent.ru/high-voltage/ 😉

    а смысл в ДГУ на ВН есть ,при таких мощностях то …
    Если там АВР по стороне ВН — не надо еще раз трансформатором понижать..

    Ответить
  • Иван Карпухин
    Автор: Иван Карпухин Добавлено 21 мая, 2012 в 10:33

    Спасибо за инфу, буду знать.

    Ответить
  • Иван Карпухин
    Автор: Иван Карпухин Добавлено 21 мая, 2012 в 11:12

    А я правильно понял, что пластинчатые теплообменники работают по схеме воздух-воздух? Посмотреть бы вживую, в тч и циферки..

    Ответить
  • Автор: author Добавлено 21 мая, 2012 в 11:35

    to enot, на сколько я знаю адиабатика там используется;
    to Иван Карпухин, да теплообменники работают по схеме воздух-воздух;

    Ответить
  • enot
    Автор: enot Добавлено 21 мая, 2012 в 14:47

    to author: если есть адиабатика, тогда DX будет работать градусов с 24-27.

    Кстати, а «инновационная воздухообменная система охлаждения с пластинчатым статическим теплообменником (Plate Exchange Air Handling Units (PAHU’s))» не равно ли понятию «центральный кондиционер»?

    Ответить
