Фото-экскурися по Дата-Центру Селектел в Невской Дубровке – Часть II
Второй модуль находится в финальной стадии готовности и в ближайшее время будет запущен в коммерческую эксплуатацию. В отличие от первого модуля, во втором реализована фреоновая система кондиционирования, а все оборудование размещается в одном общем зале, за исключением аккумуляторных батарей.
Сегодня мы более подробно остановимся и расскажем о сходствах и различиях двух модулей Дата-Центра Селектел.

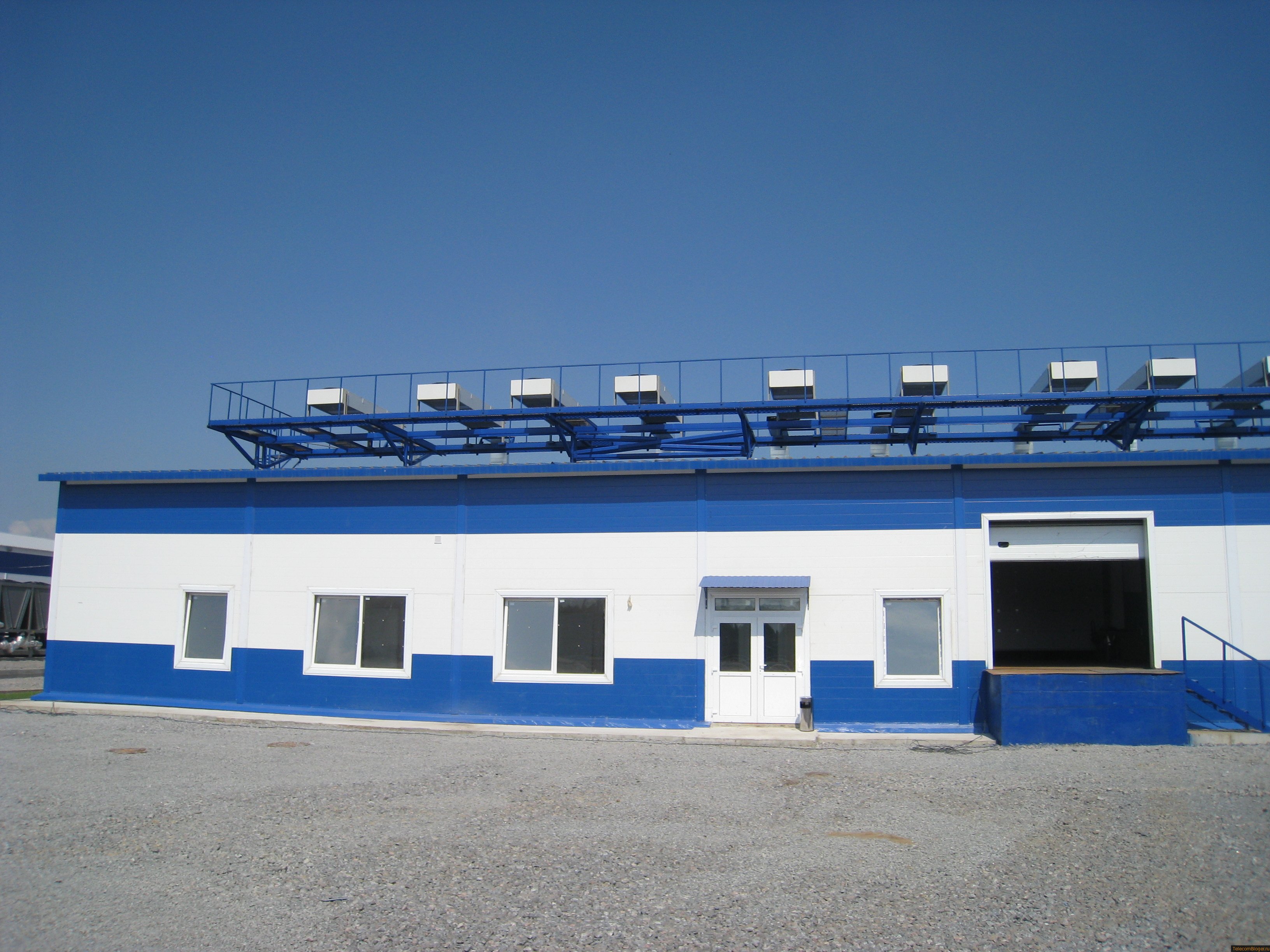

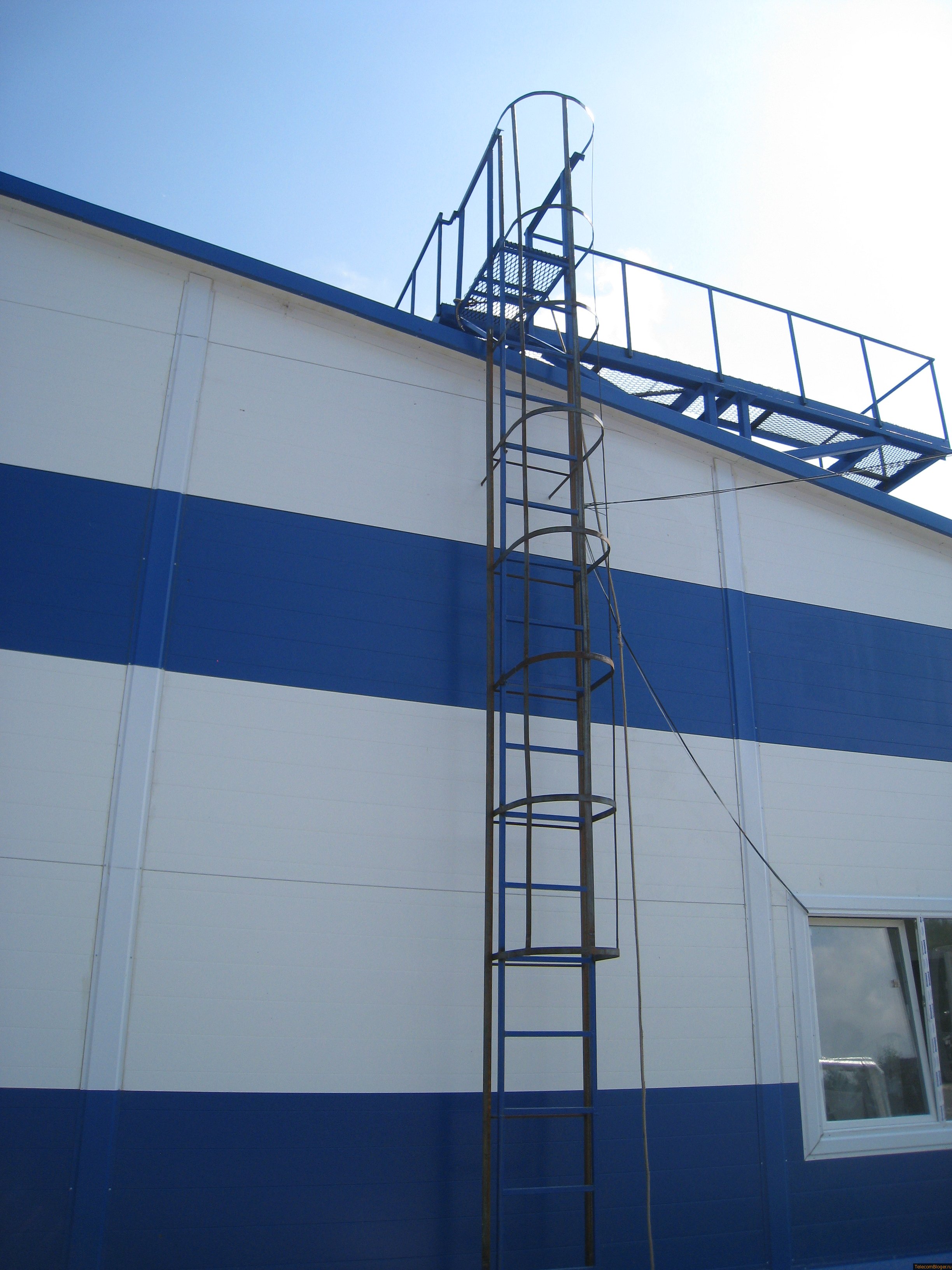

Внешние блоки системы кондиционирования располагаются на крыше модуля

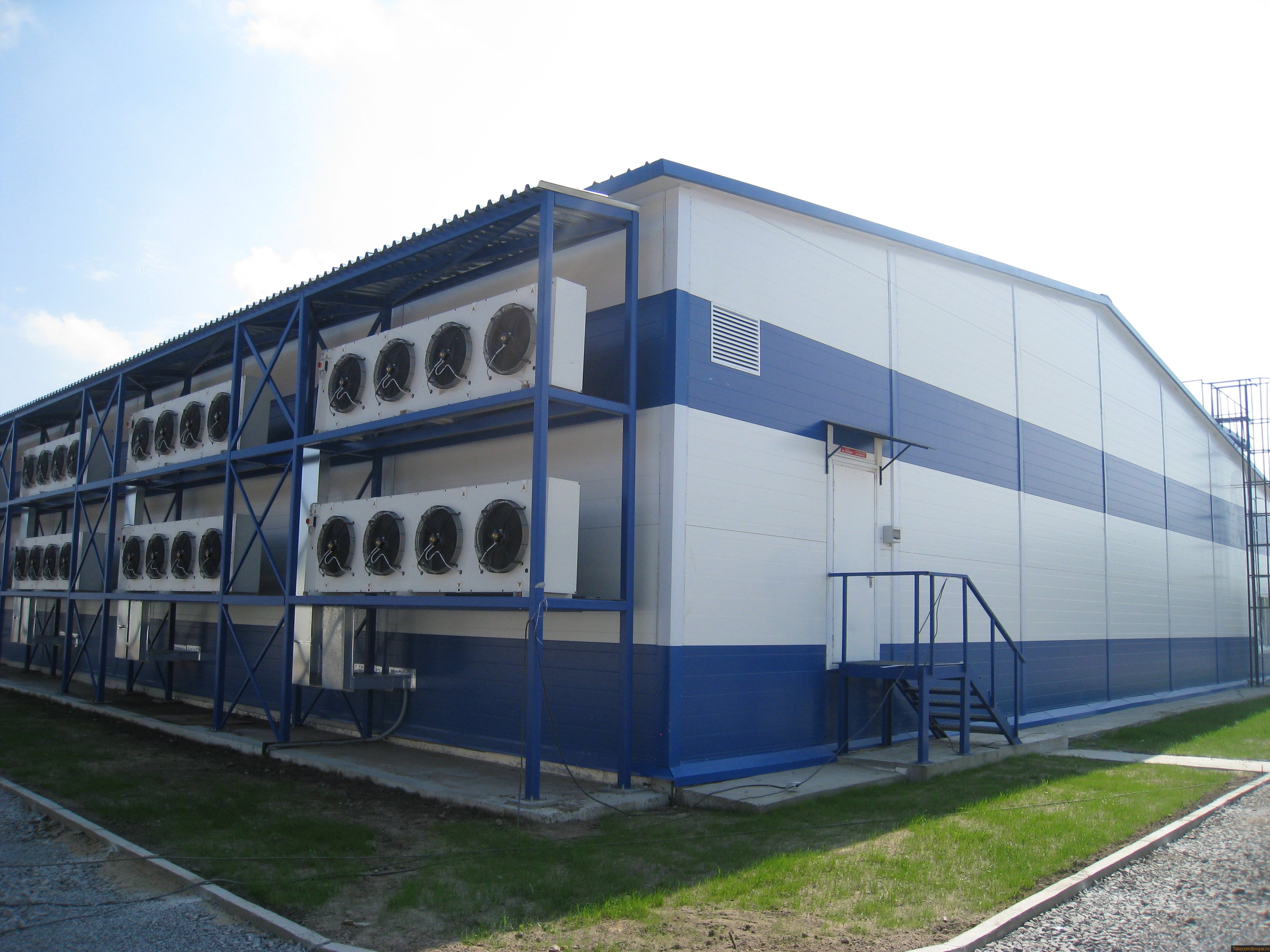

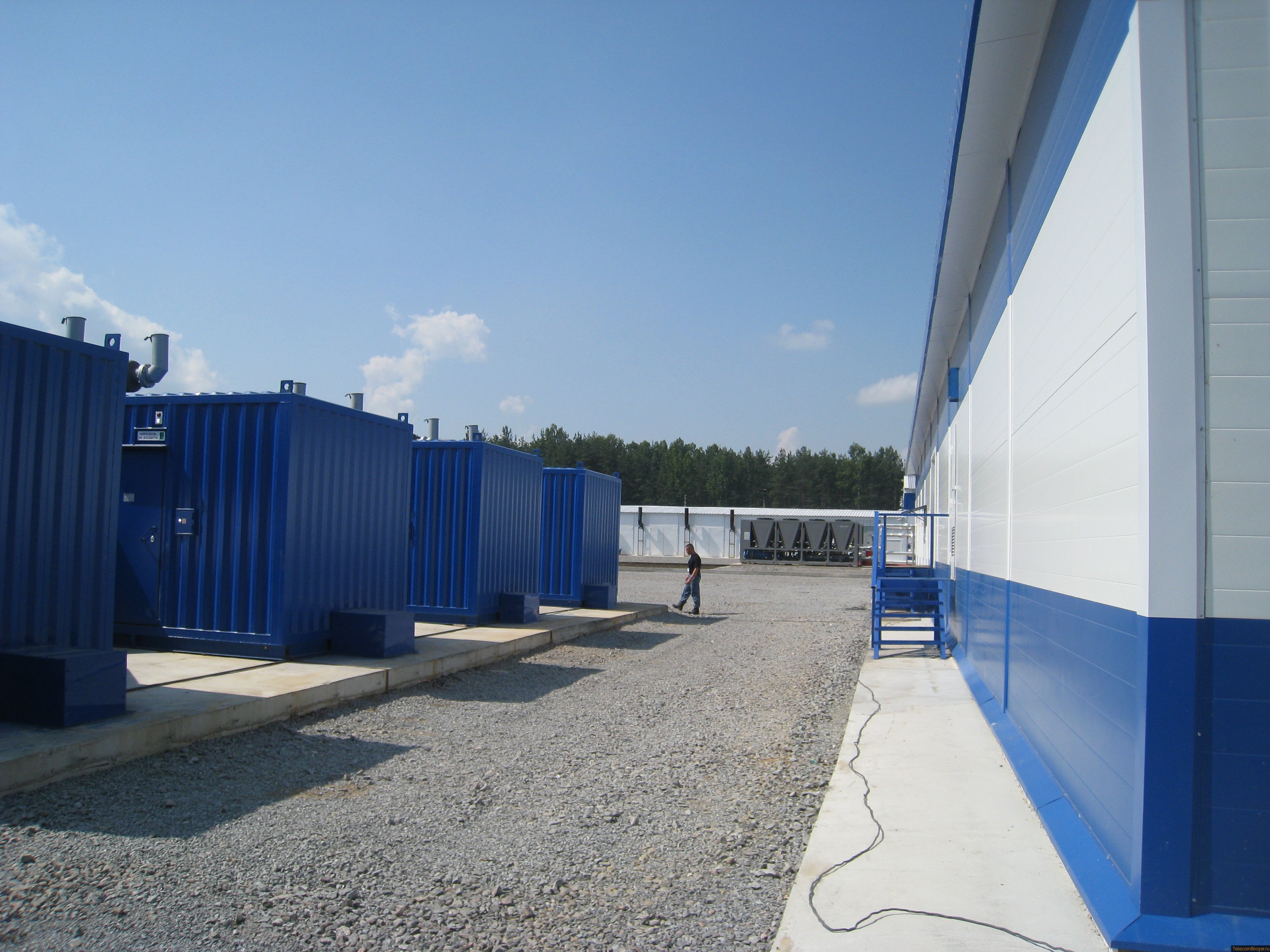

А также возле одной из стен модуля

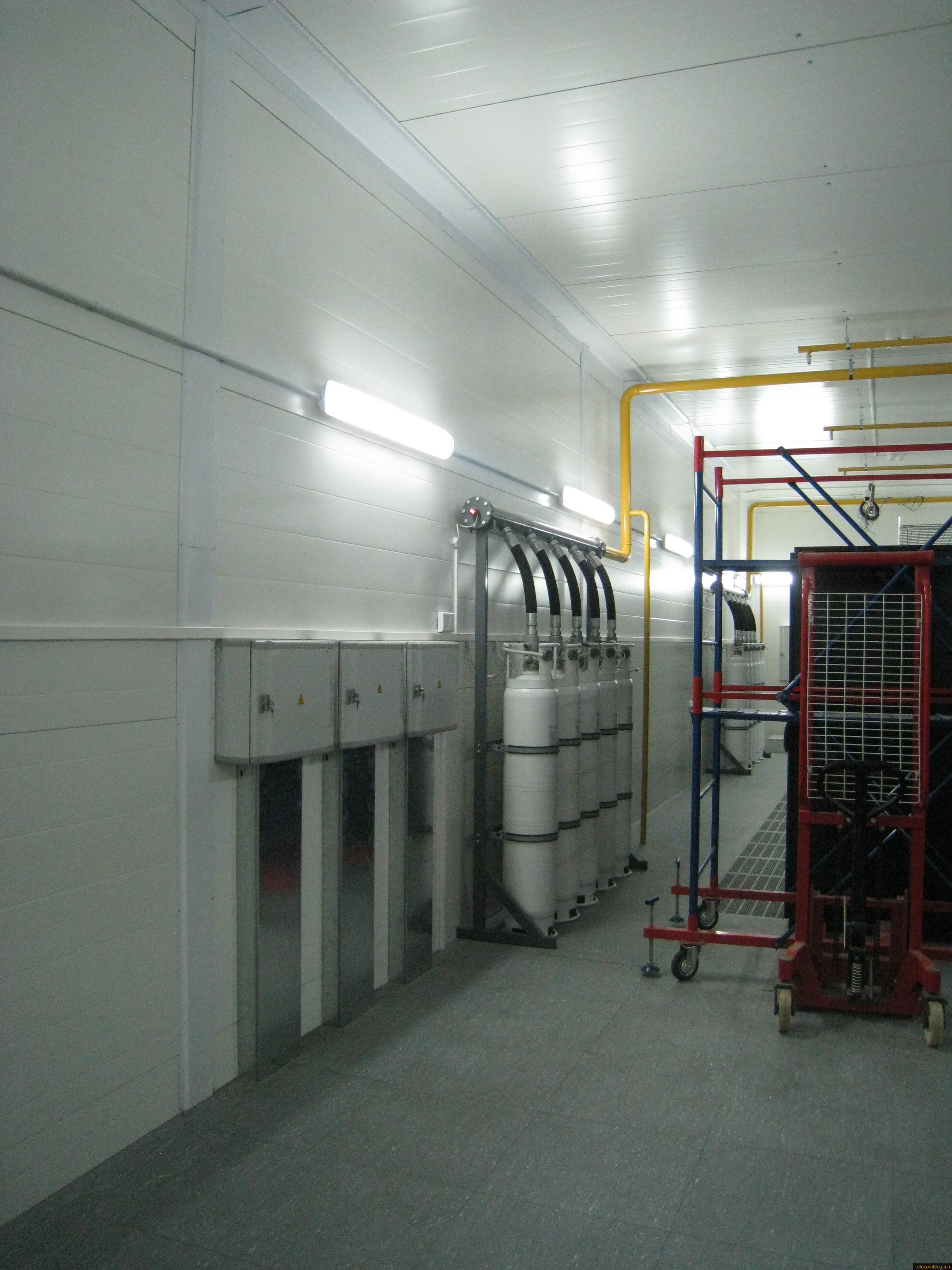

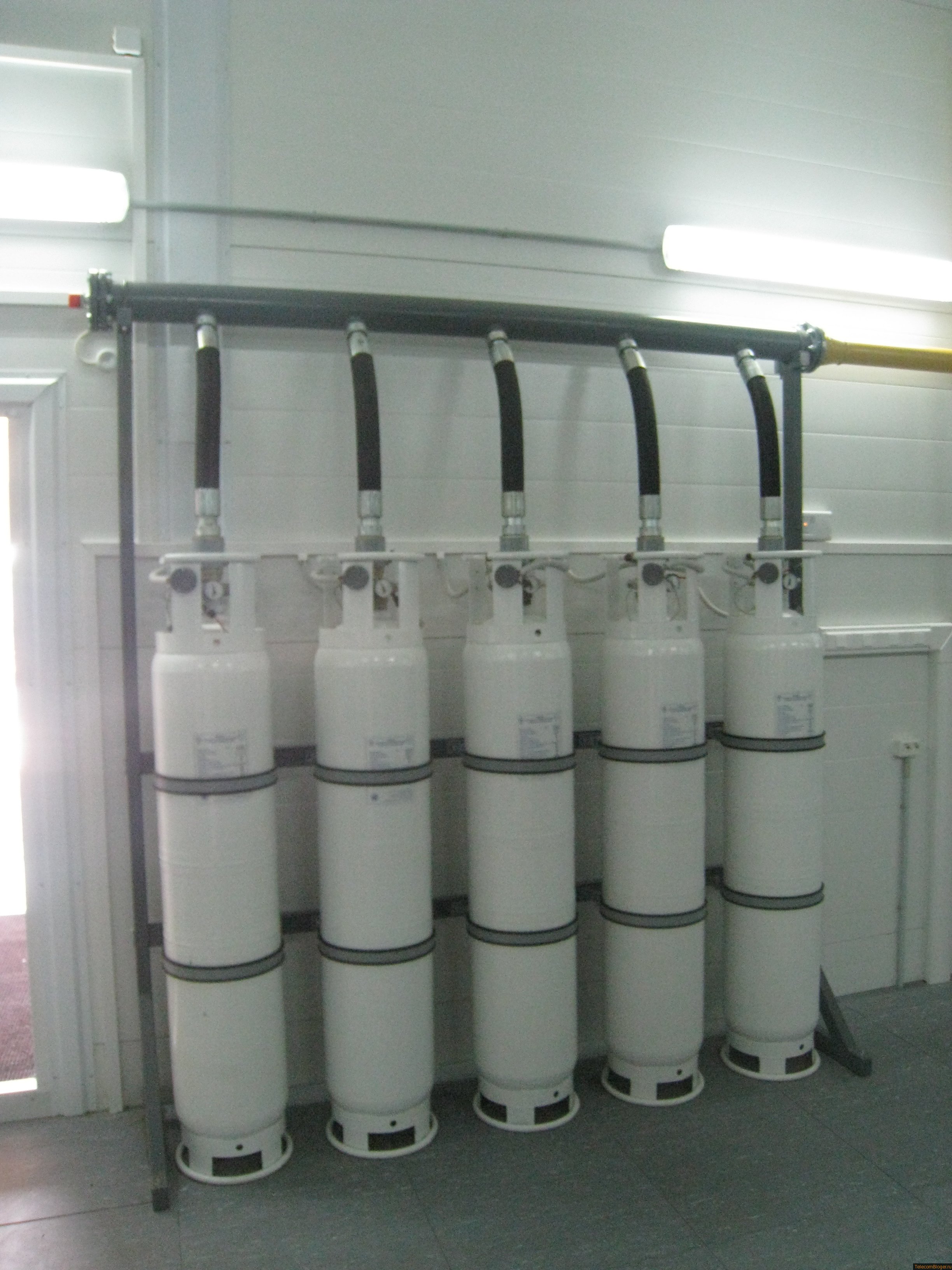

В общем зале установлено 5 установок АУГПТ, при срабатывании 2 остаются в резерве

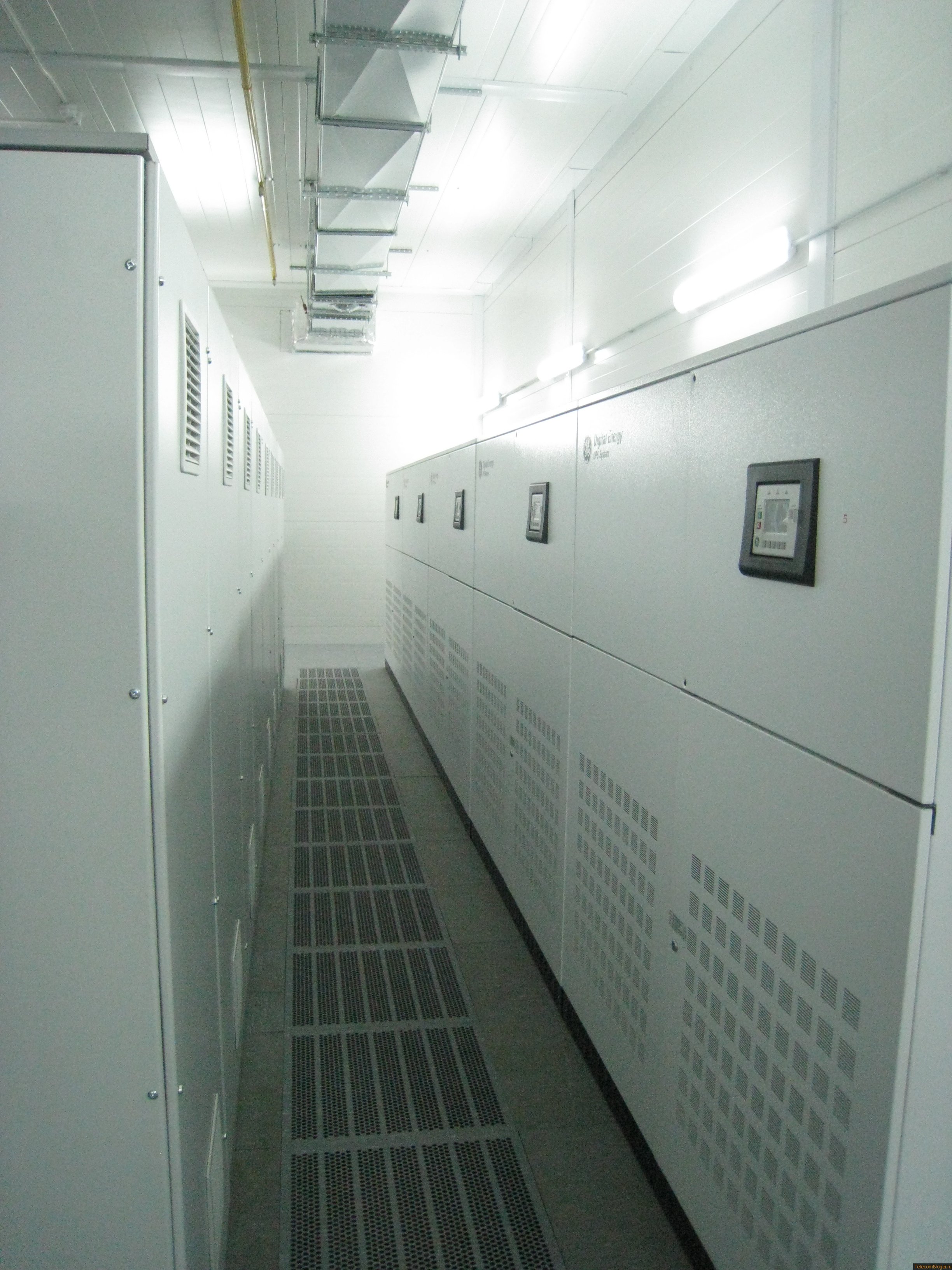

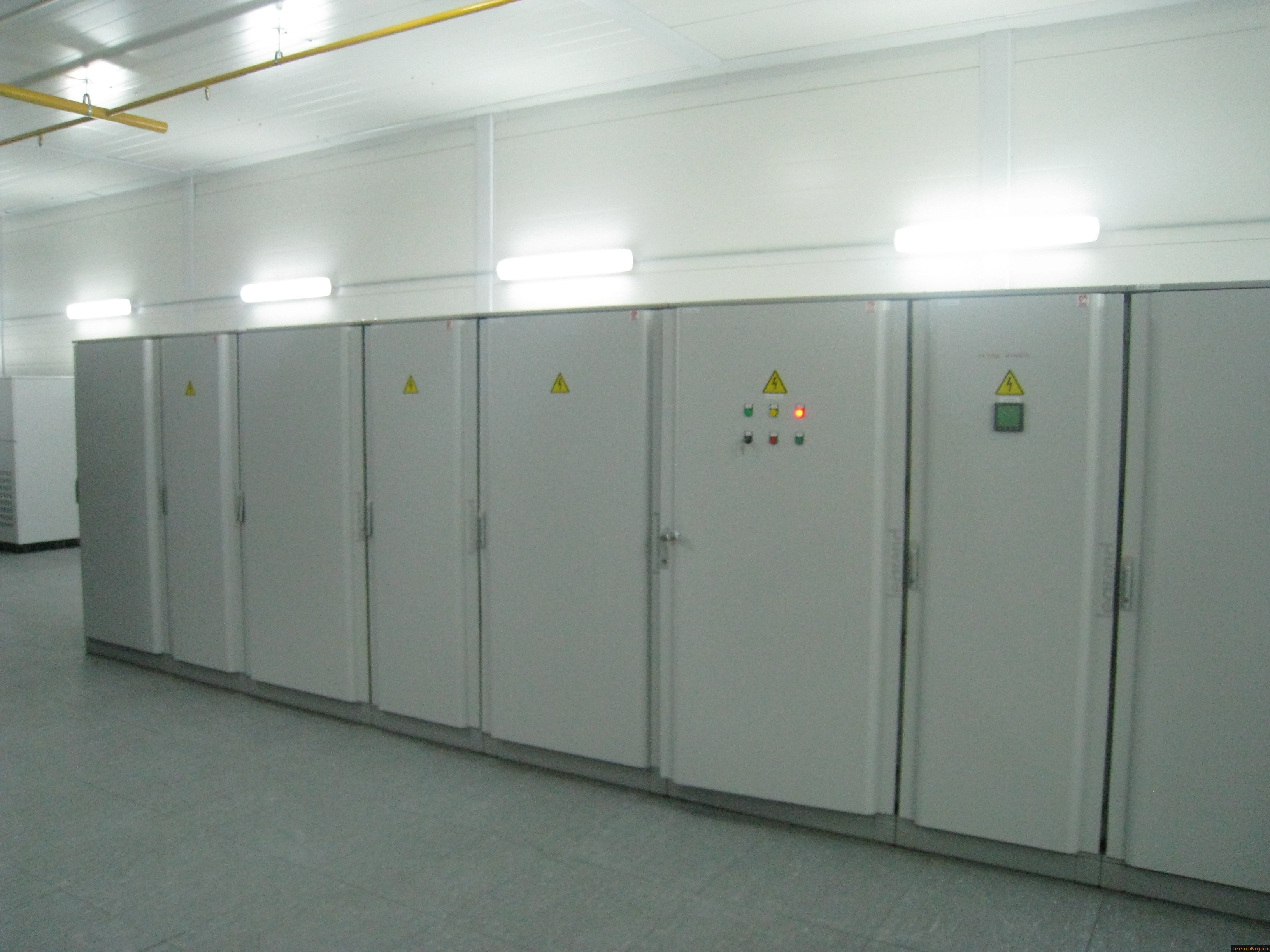

ГРЩ и ИБП размещены в общем зале

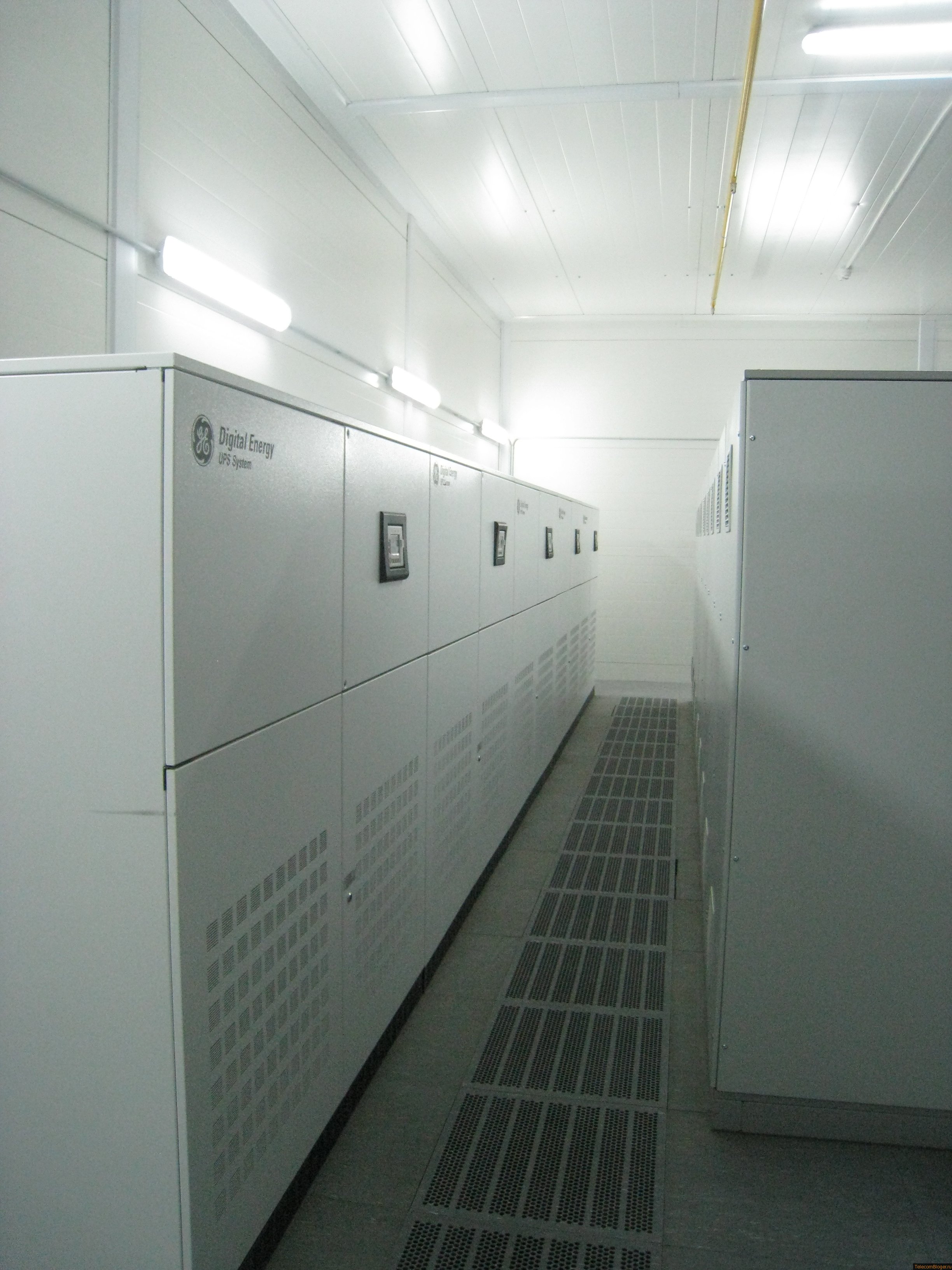

2 независимых кластера по 5 ИБП в каждом, мощность одного ИБП 500 кВА

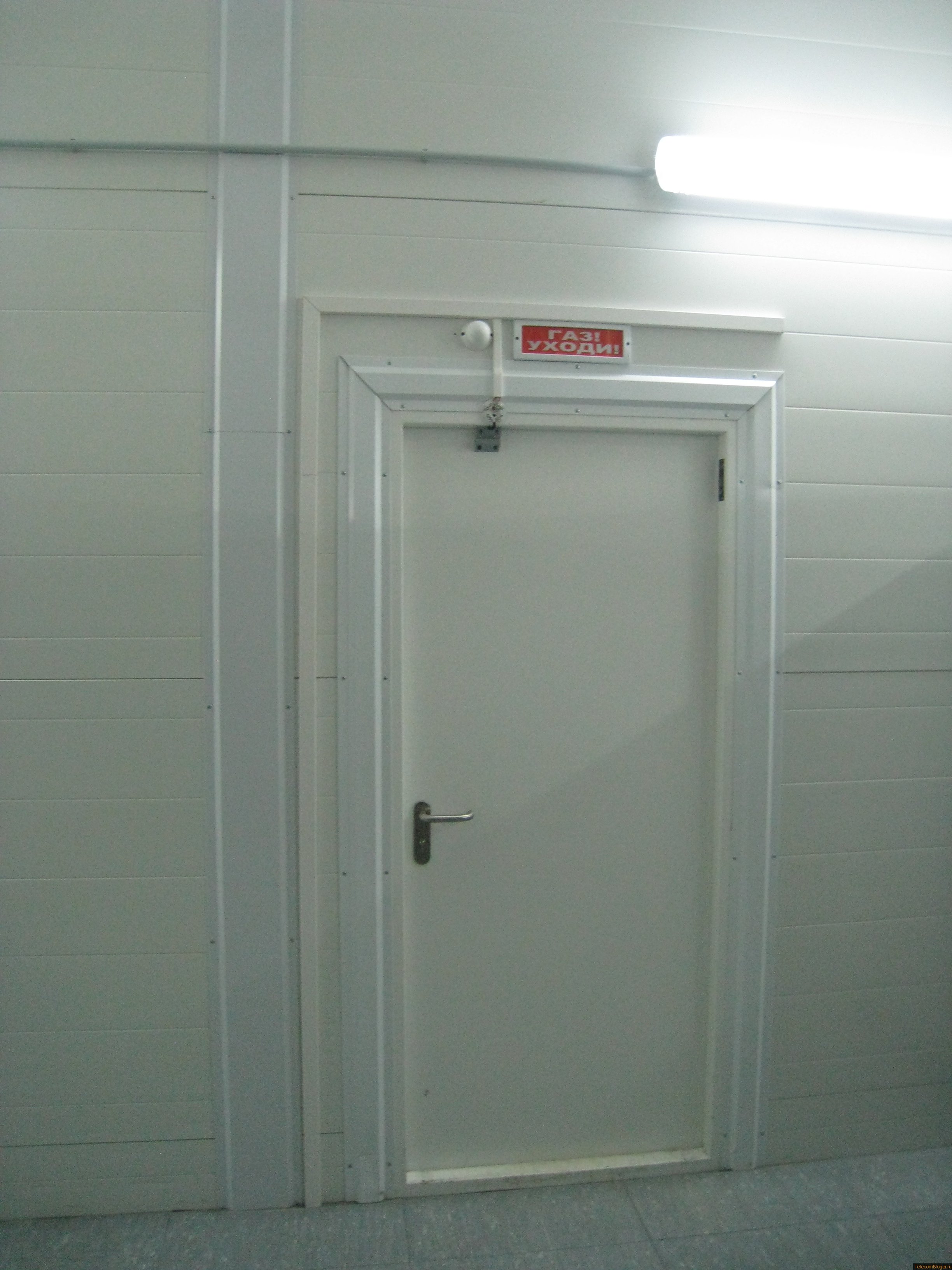

Аккумуляторная находится за этой дверью. Время работы от батареи — 10 минут при полной мощности

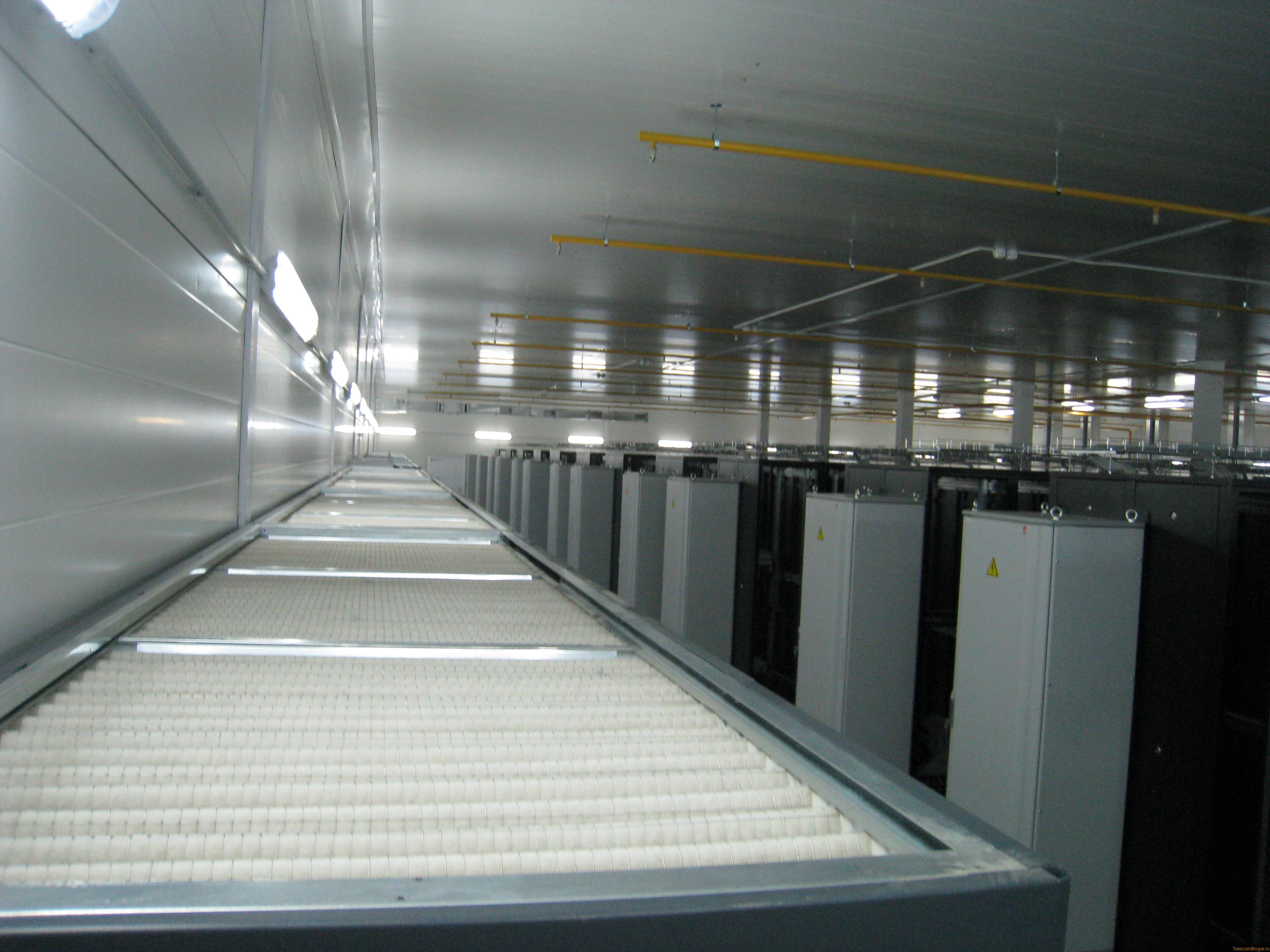

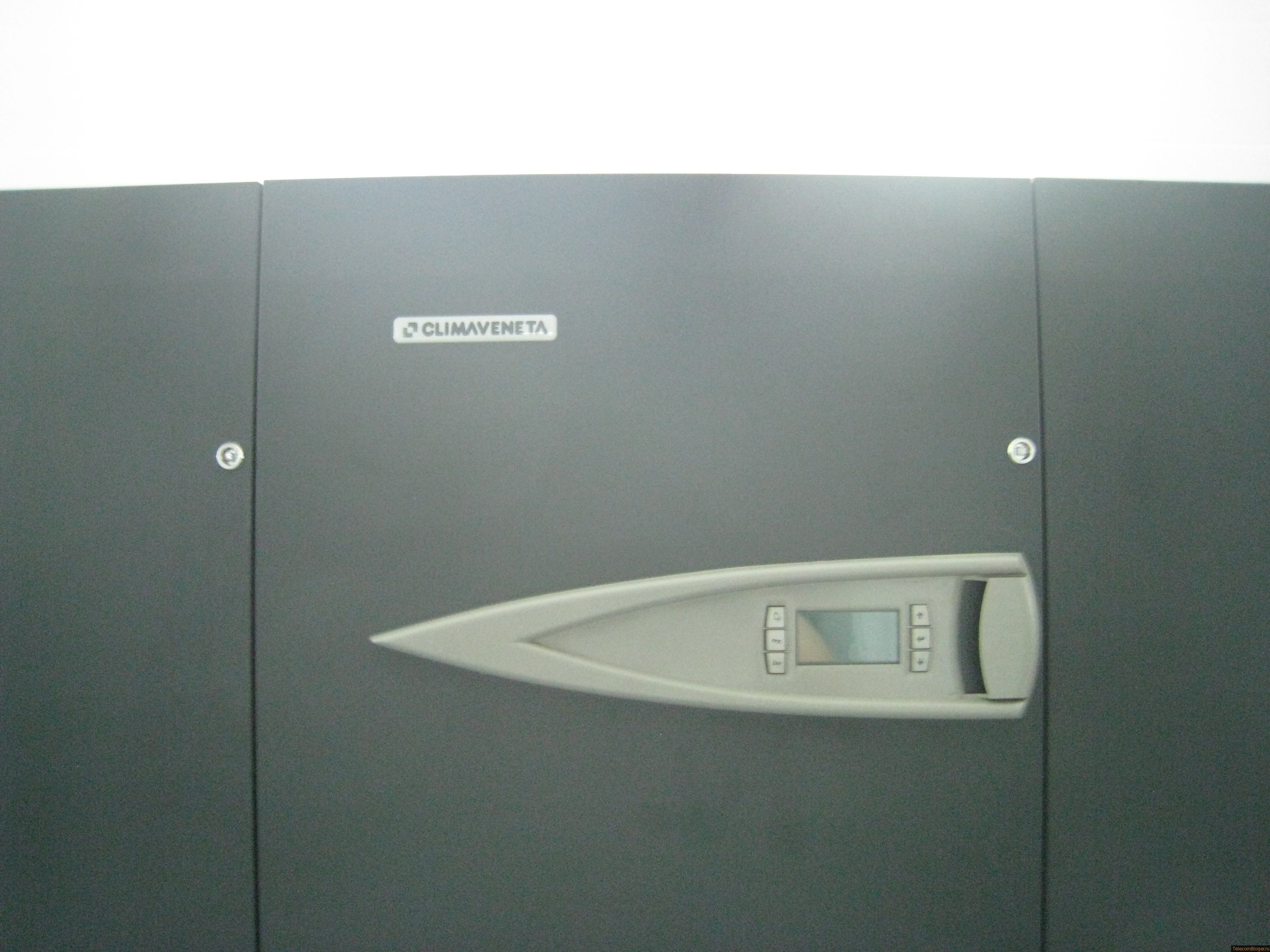

В общем зале находятся 20 кондиционеров Climavent, из которых 2 резервных

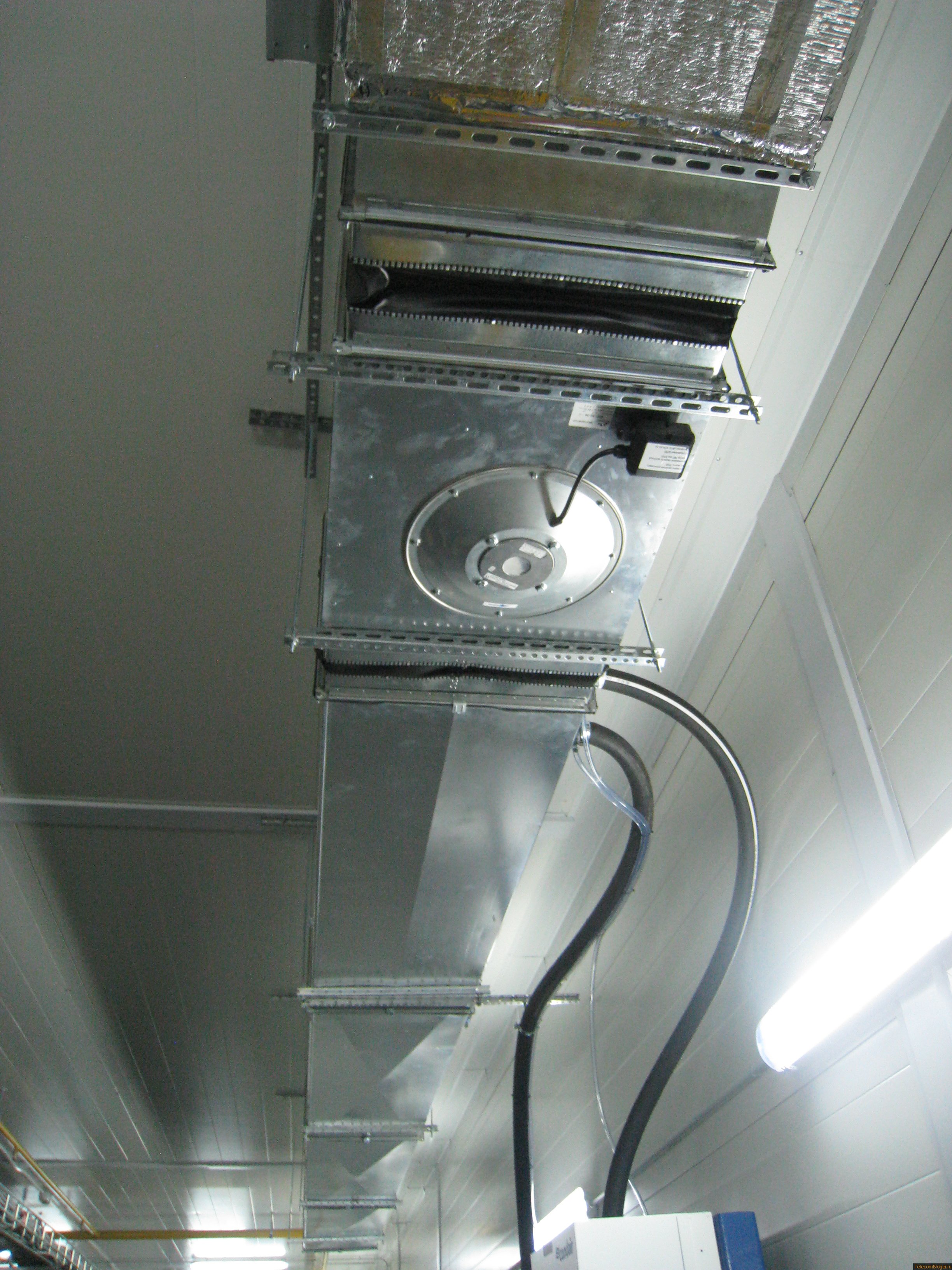

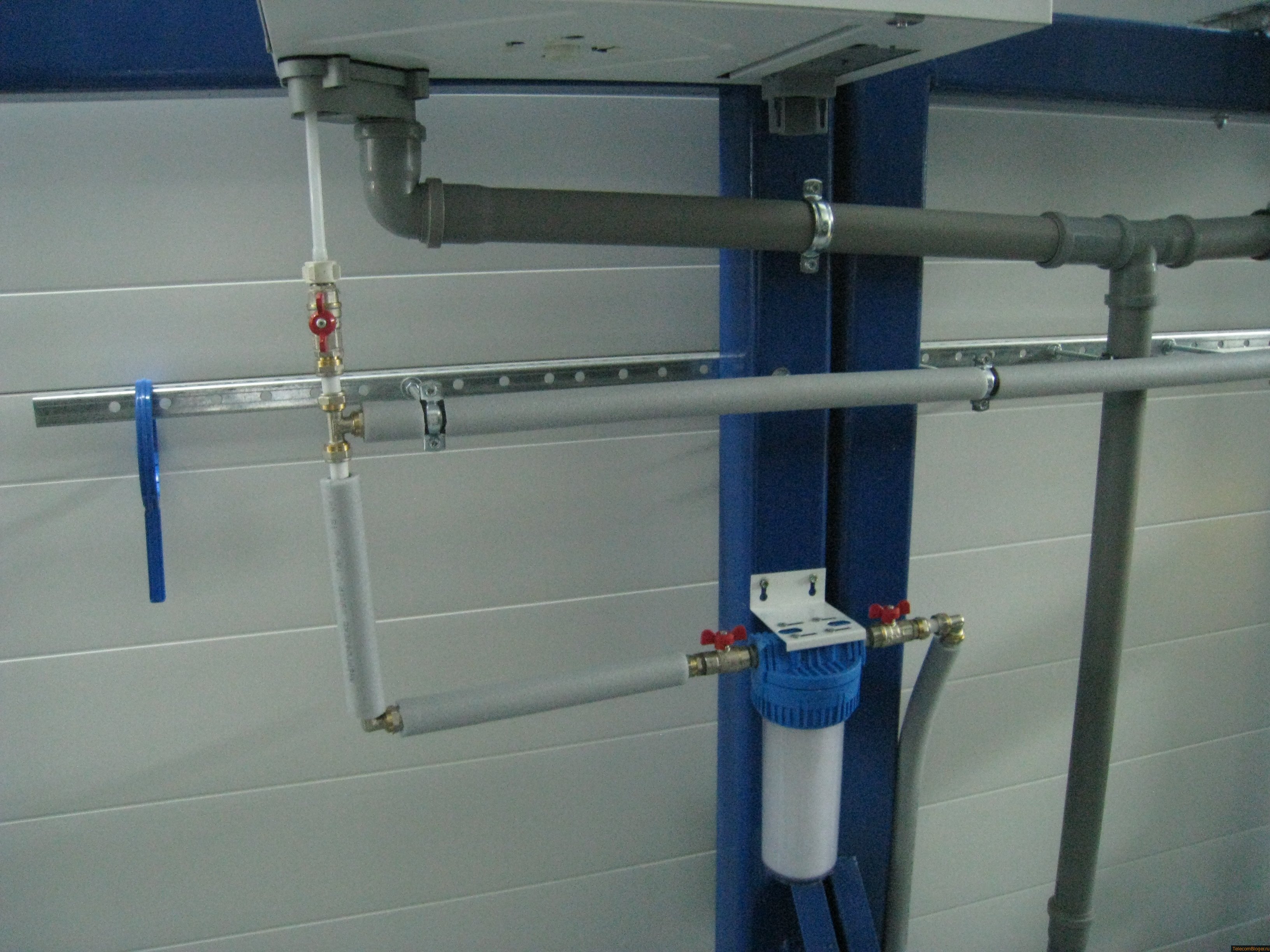

Установлен пароувлажнитель

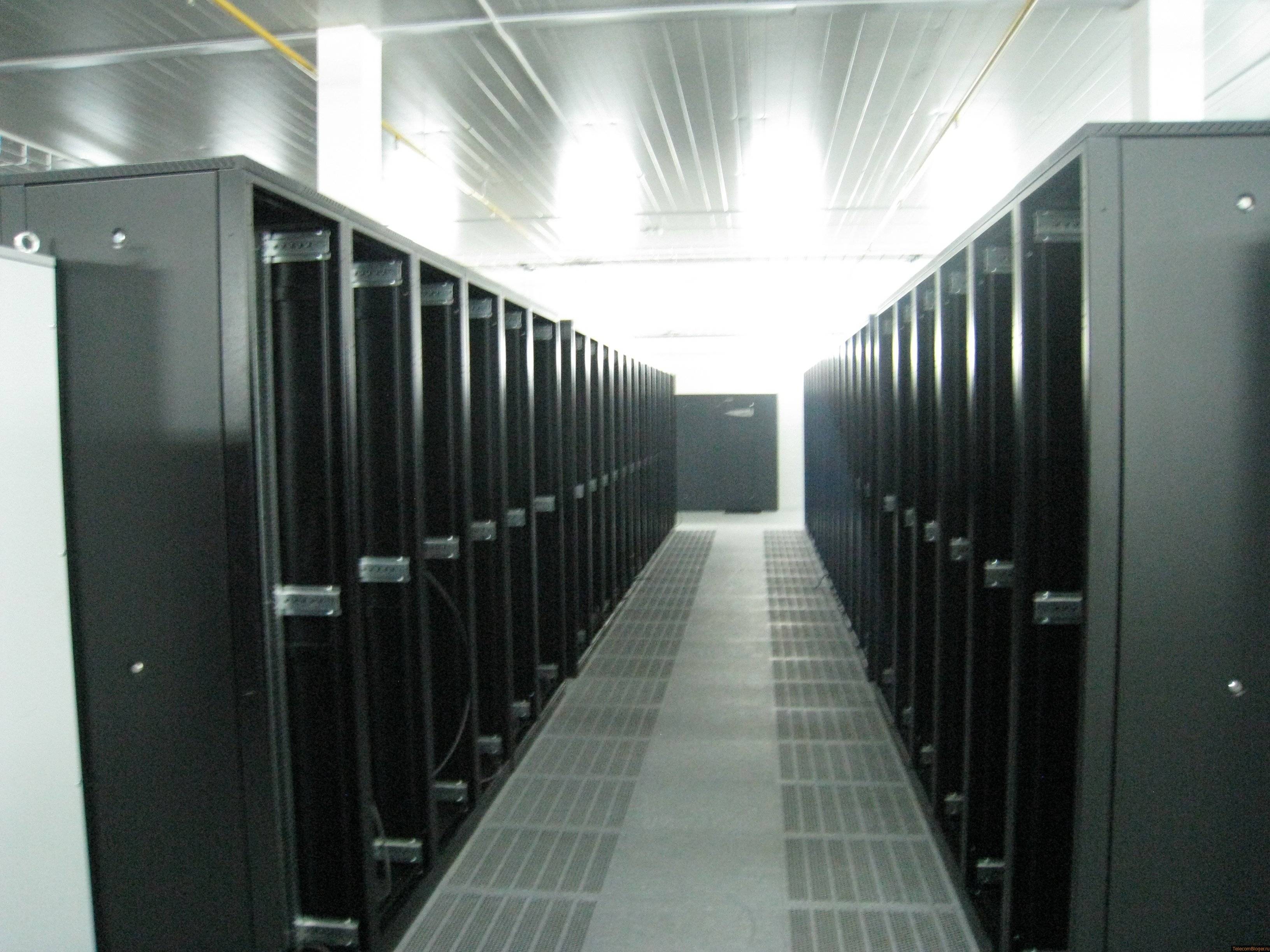

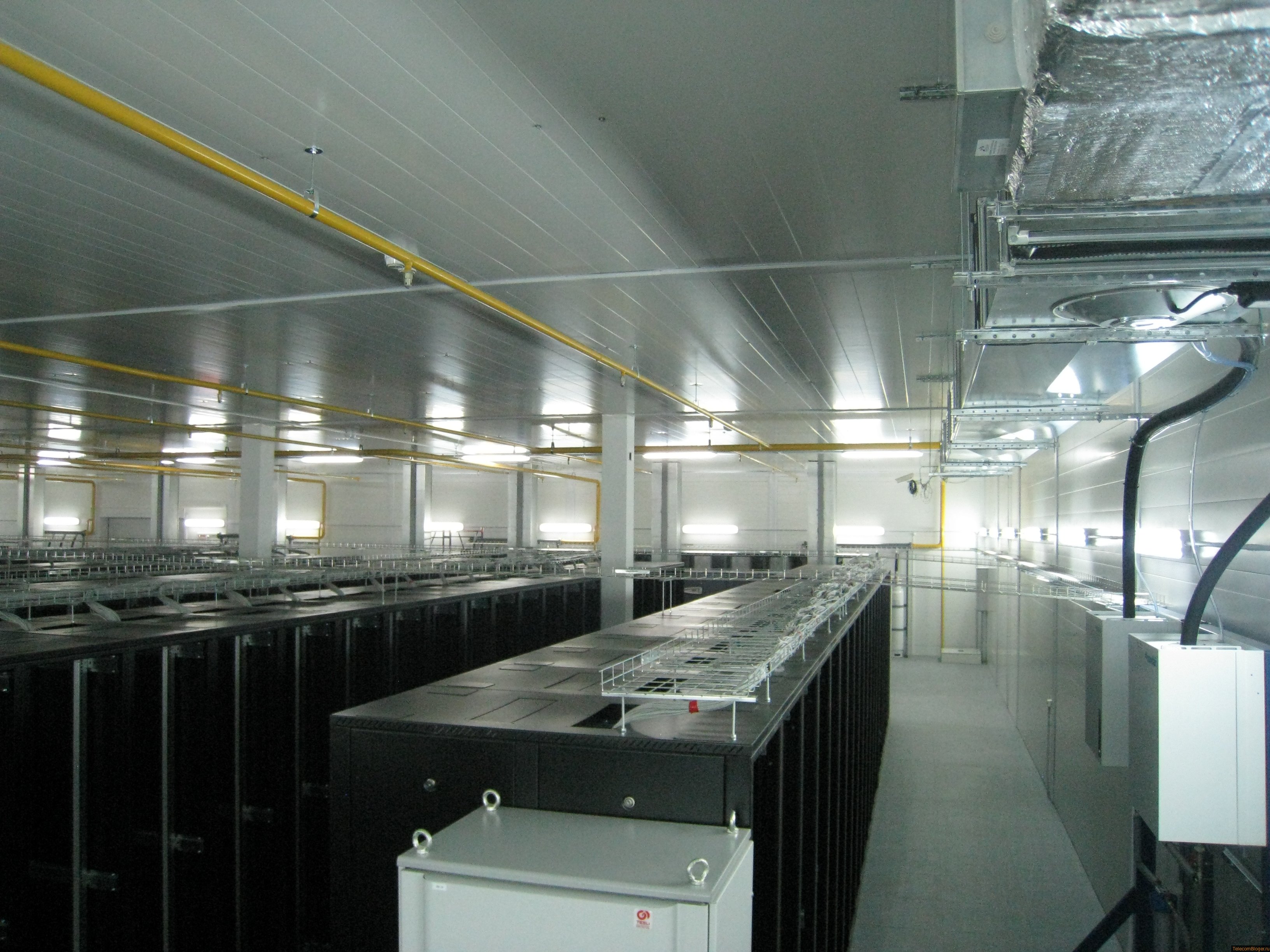

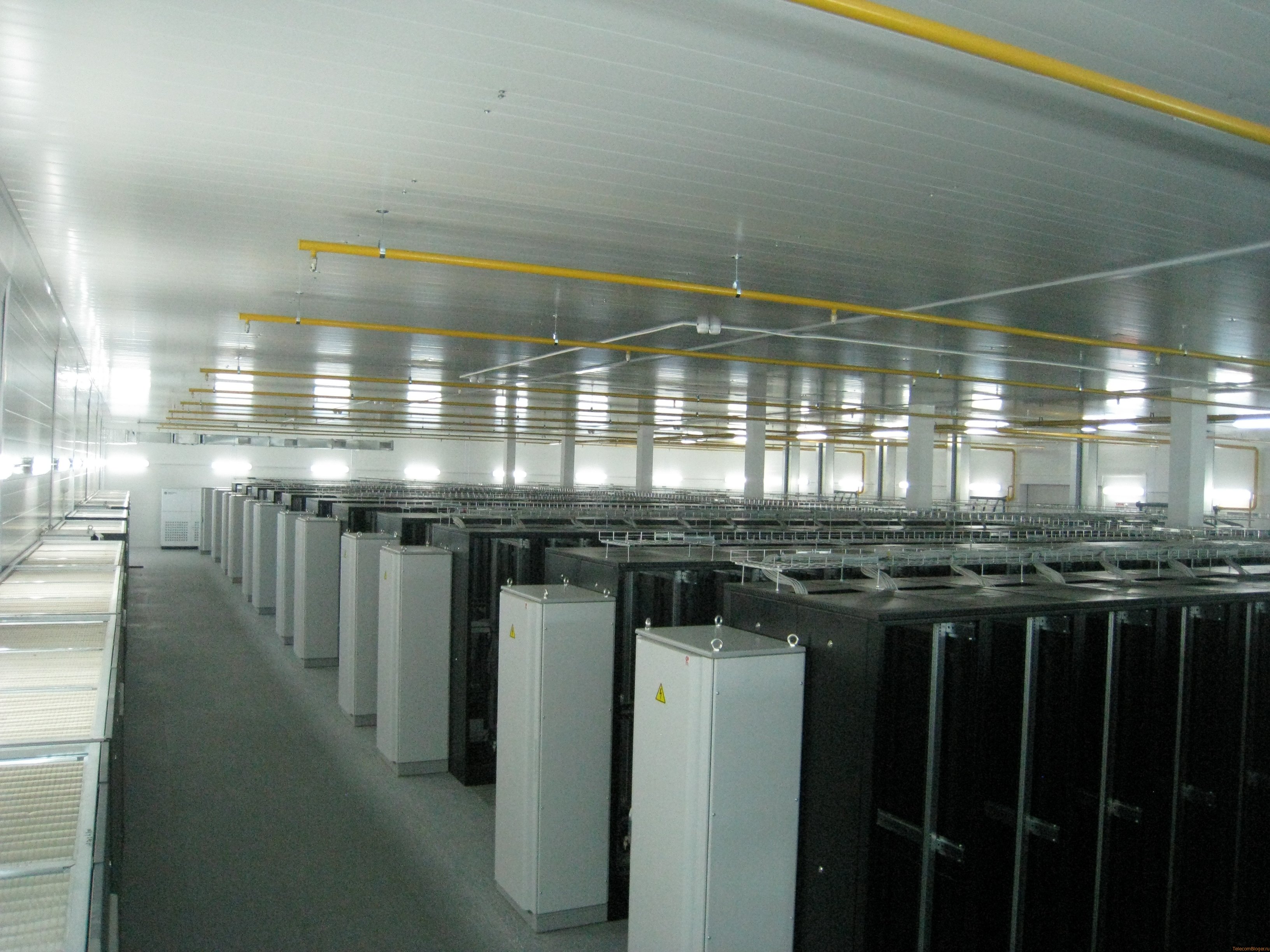

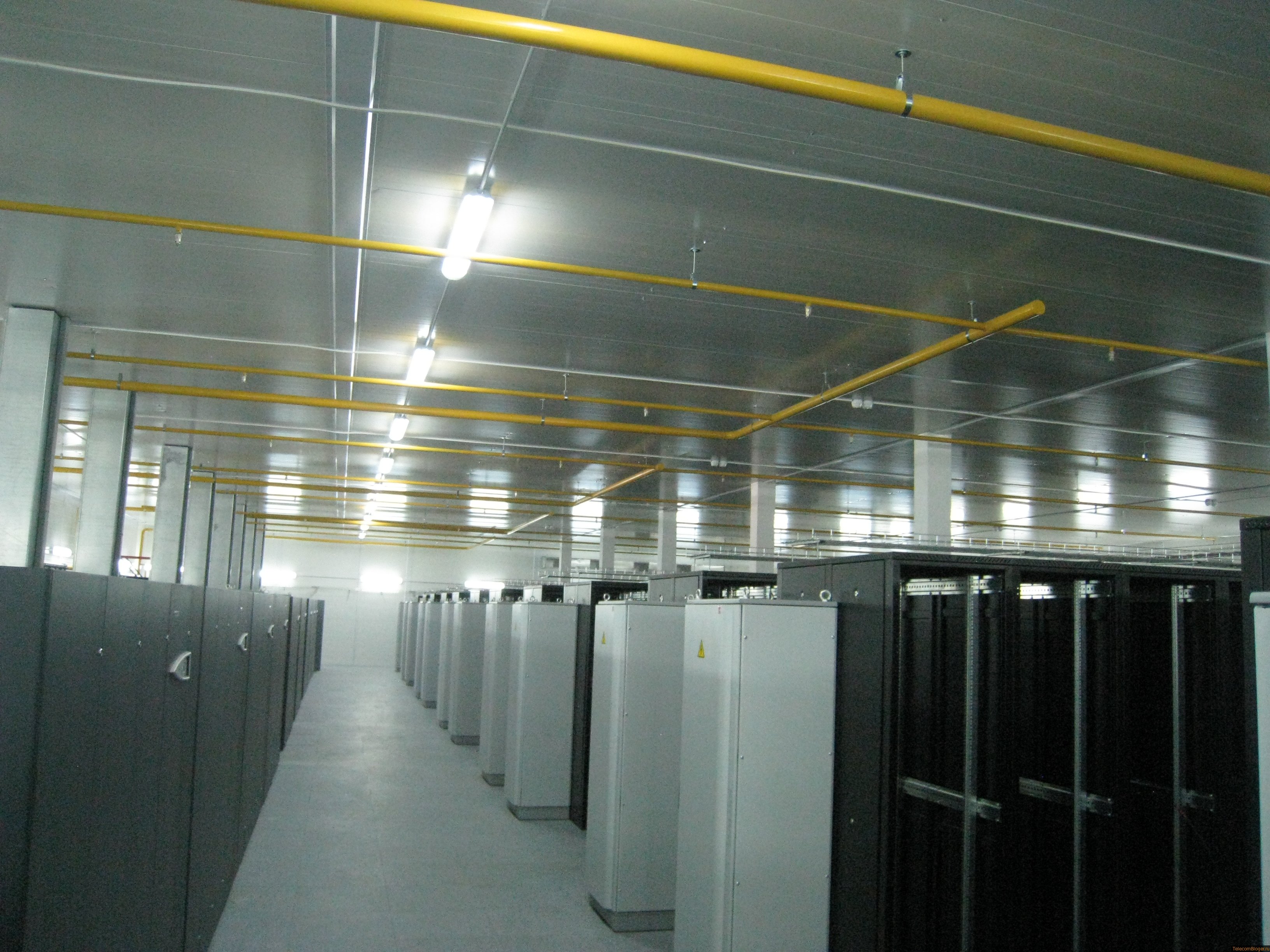

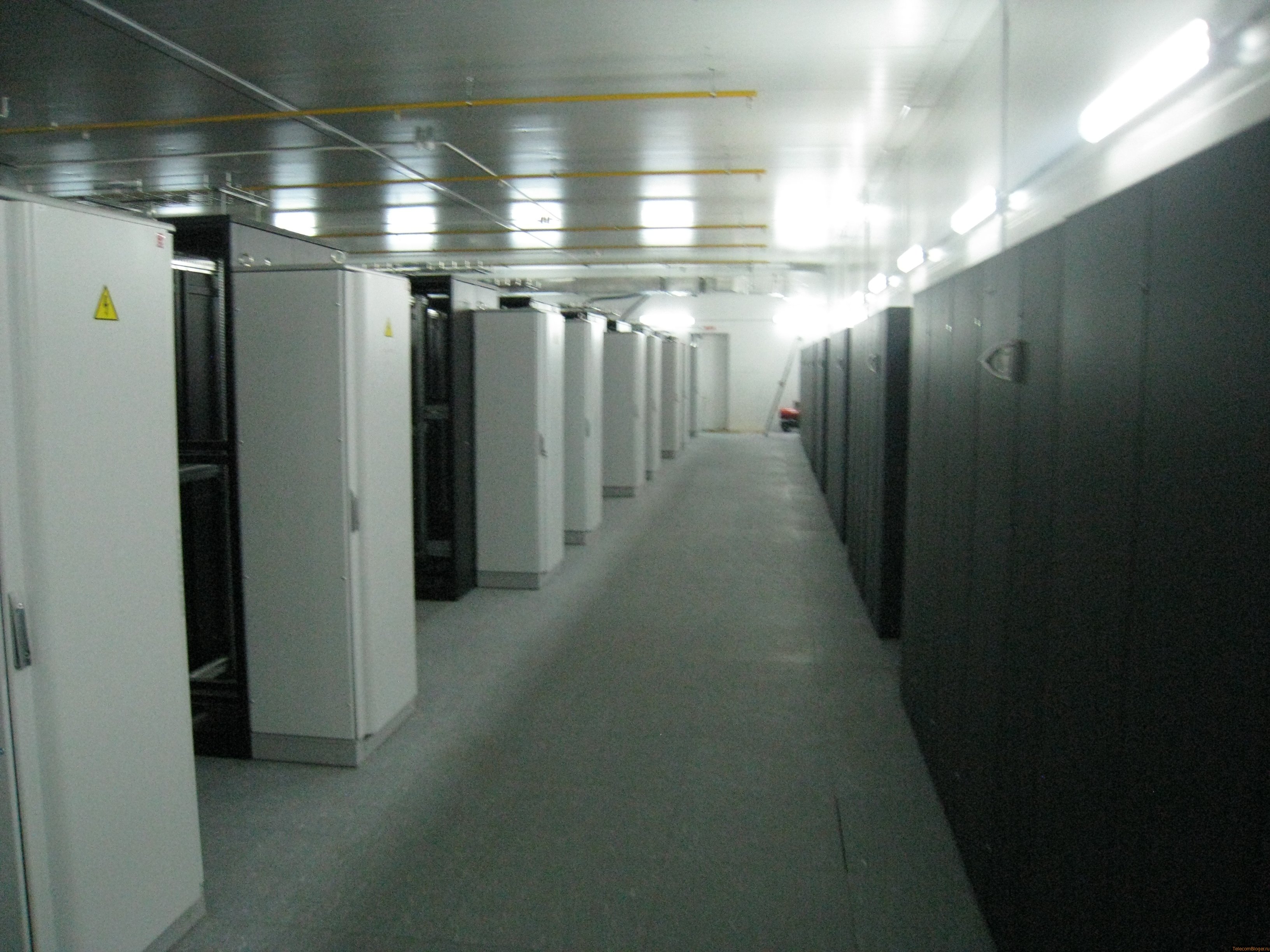

Площадь серверного помещения 930 кв.м., на 280 стоек
Выделяемая мощность на стойку до 8 кВА
Каждая стойка подключена по двум лучам от разных групп источников бесперебойного питания (ИБП)

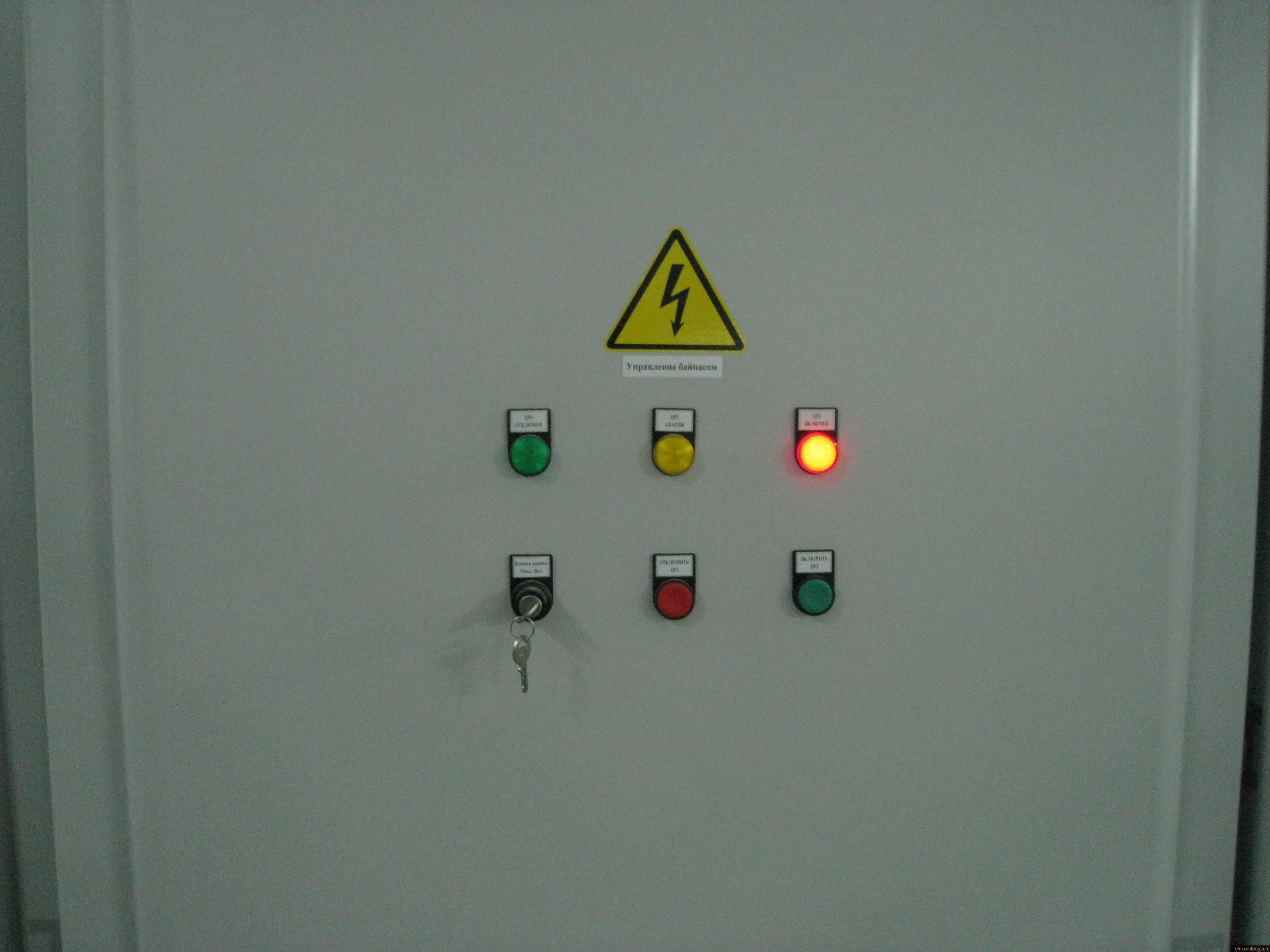

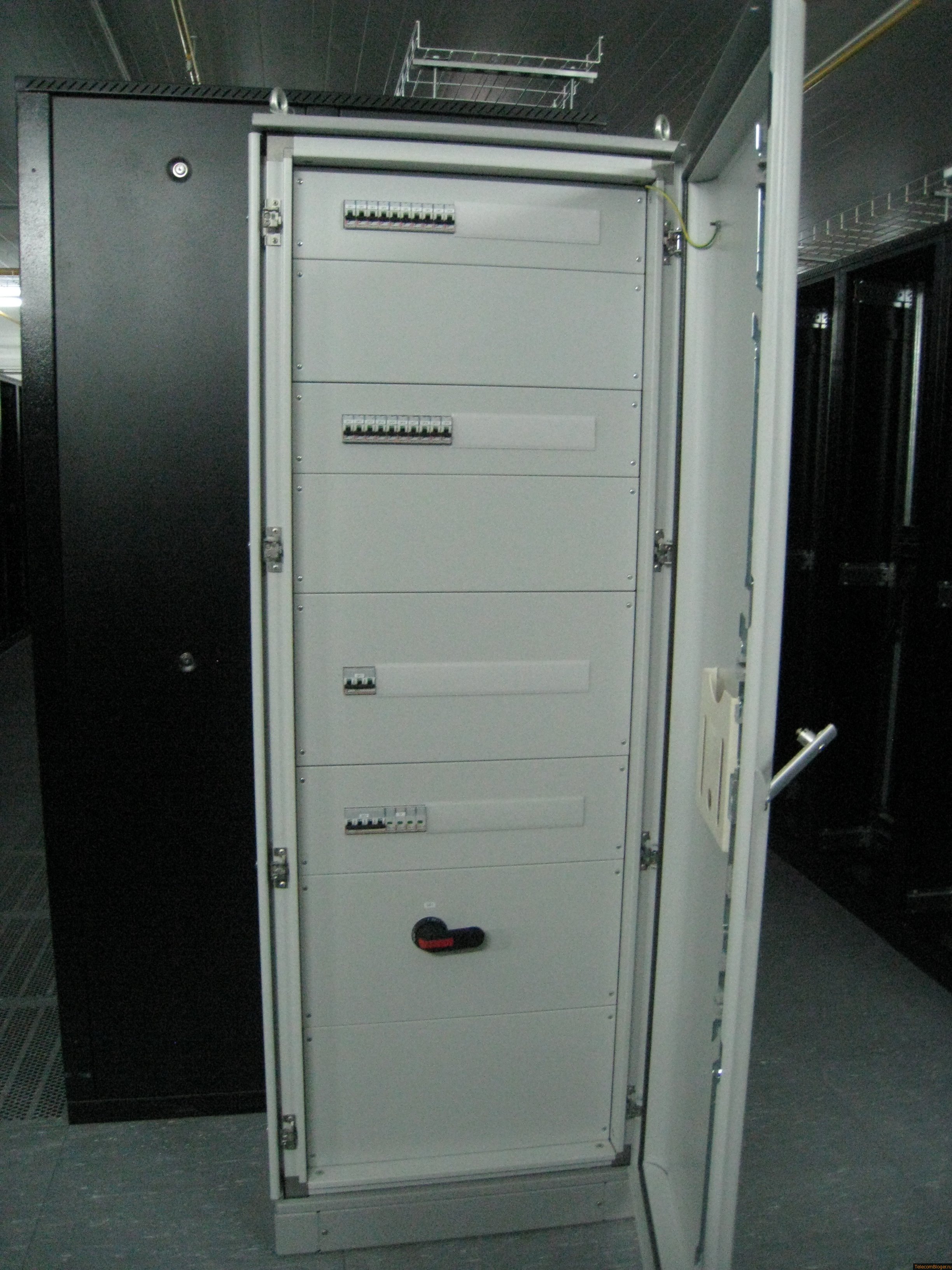

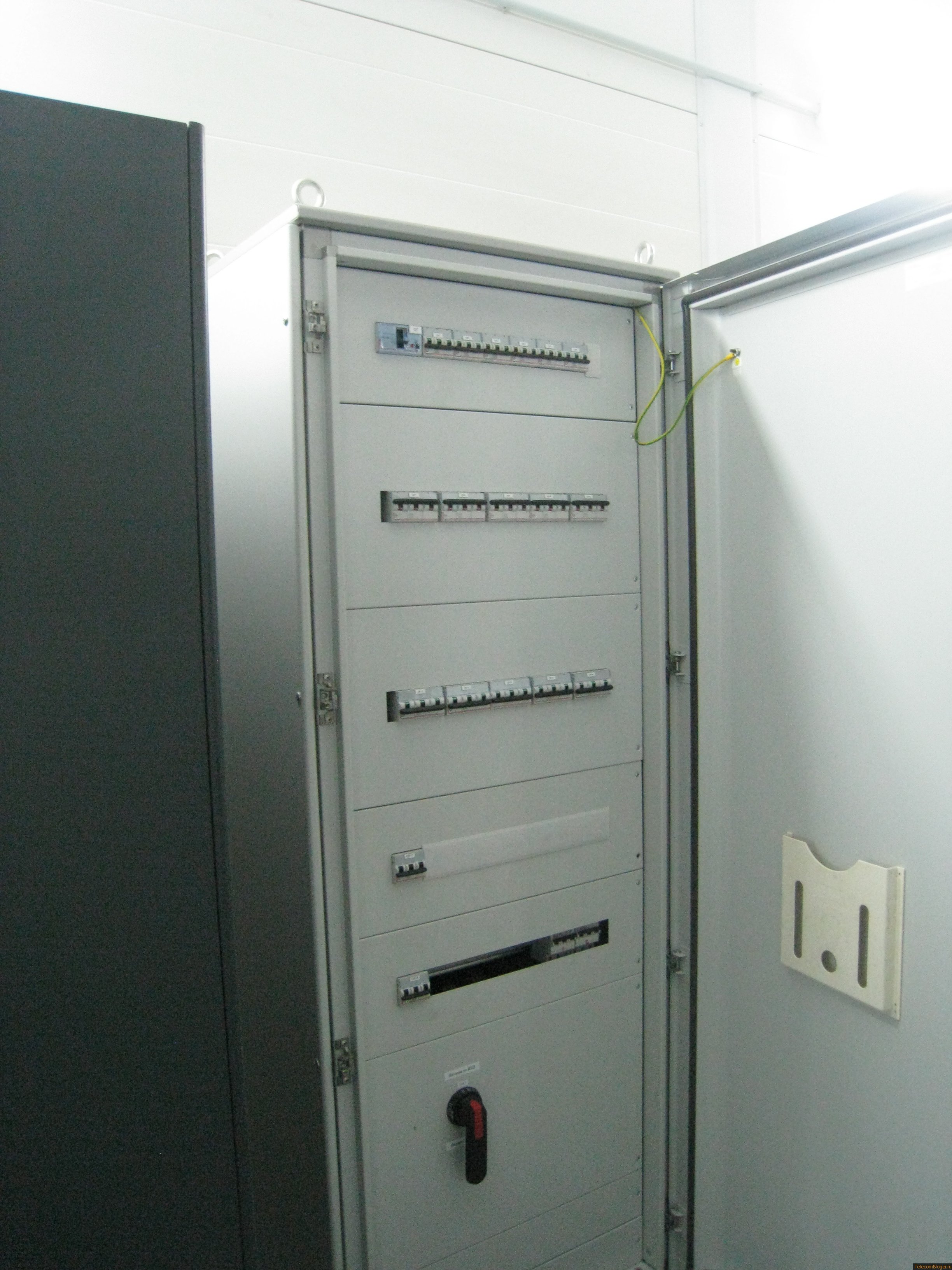

В начале и в конце каждого ряда стоек, установлены шкафы распределения гарантированного питания

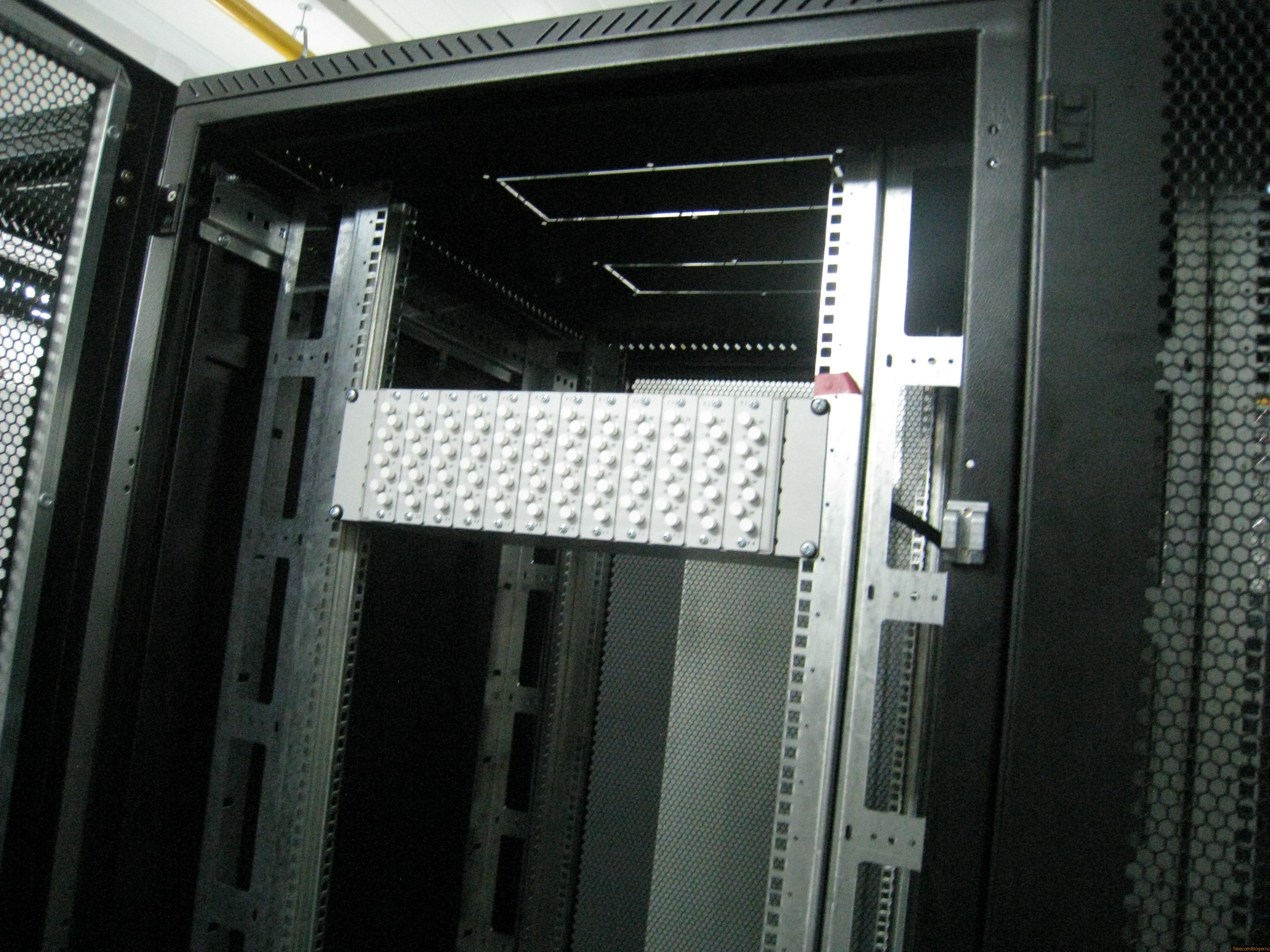

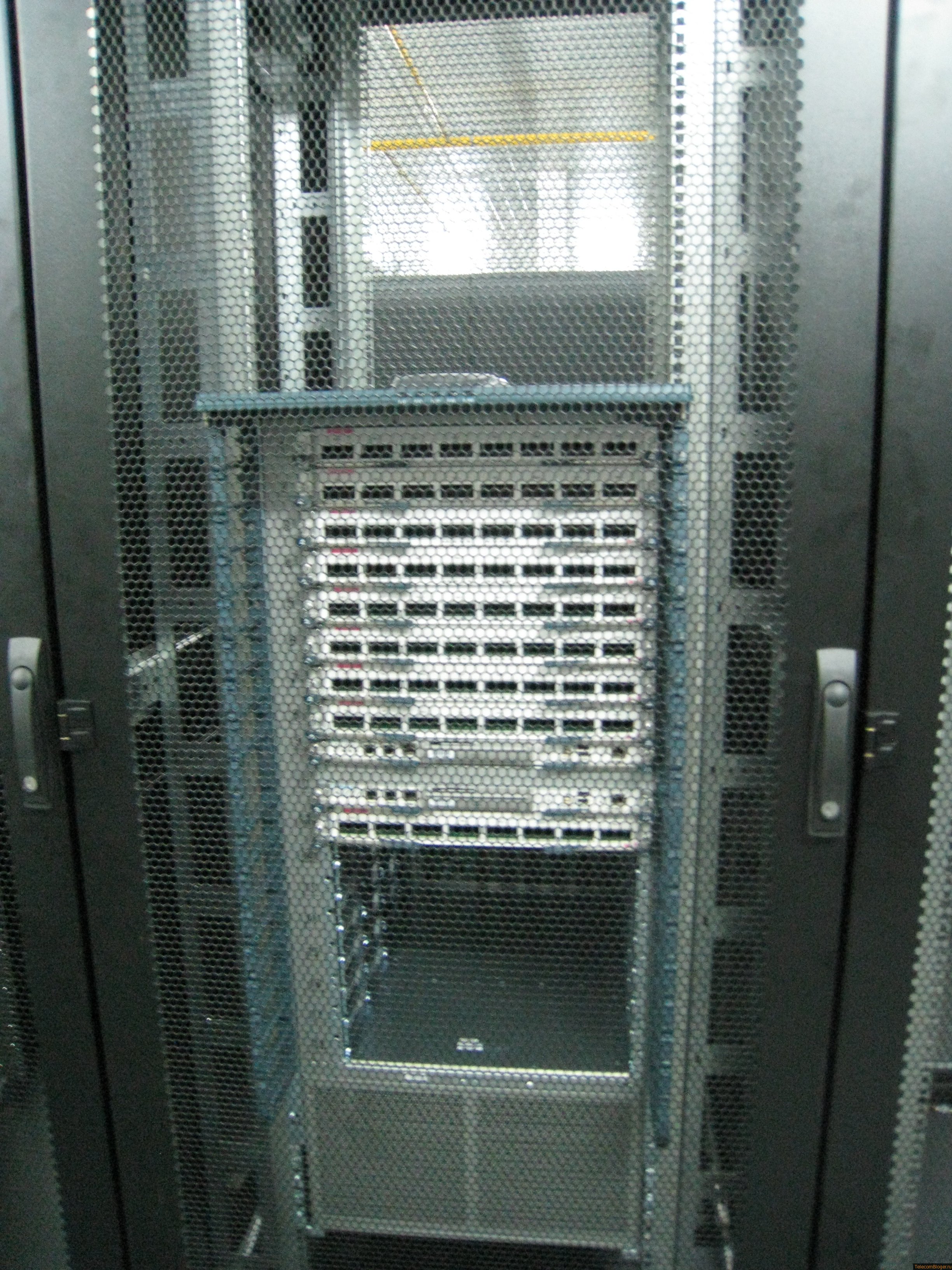

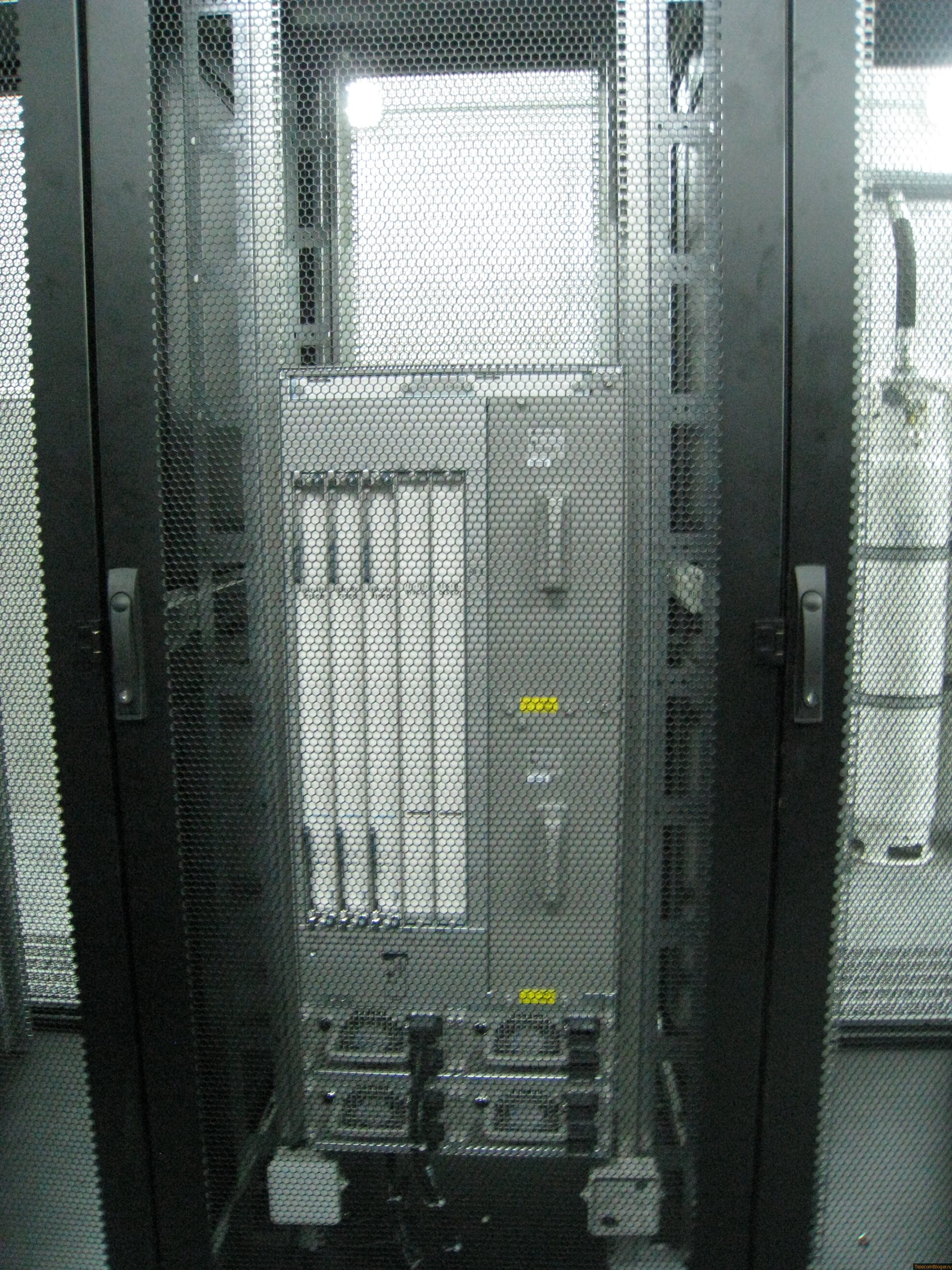

Ряд стоек связи, ODF

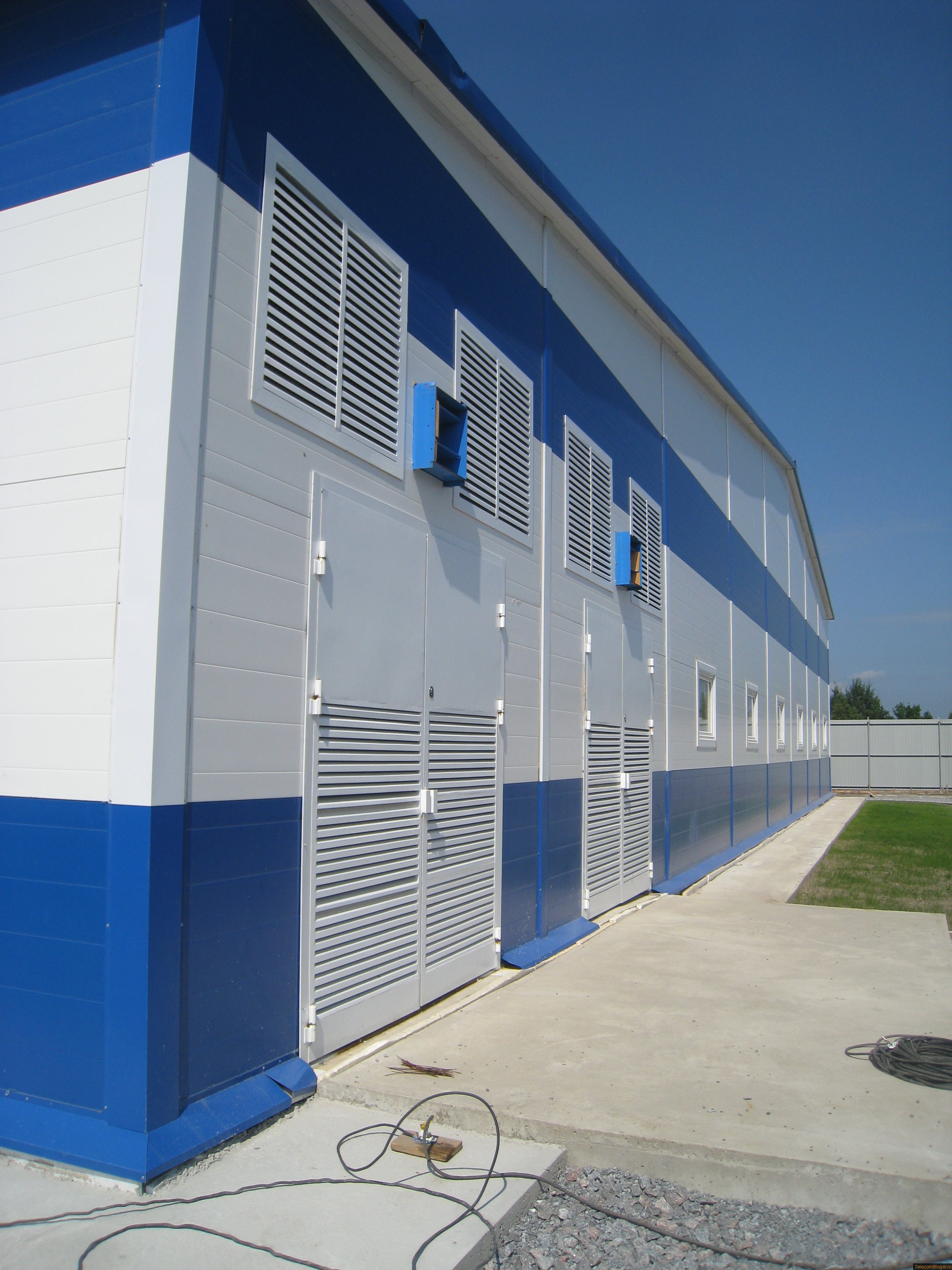

трансформаторная подстанция (ТП)

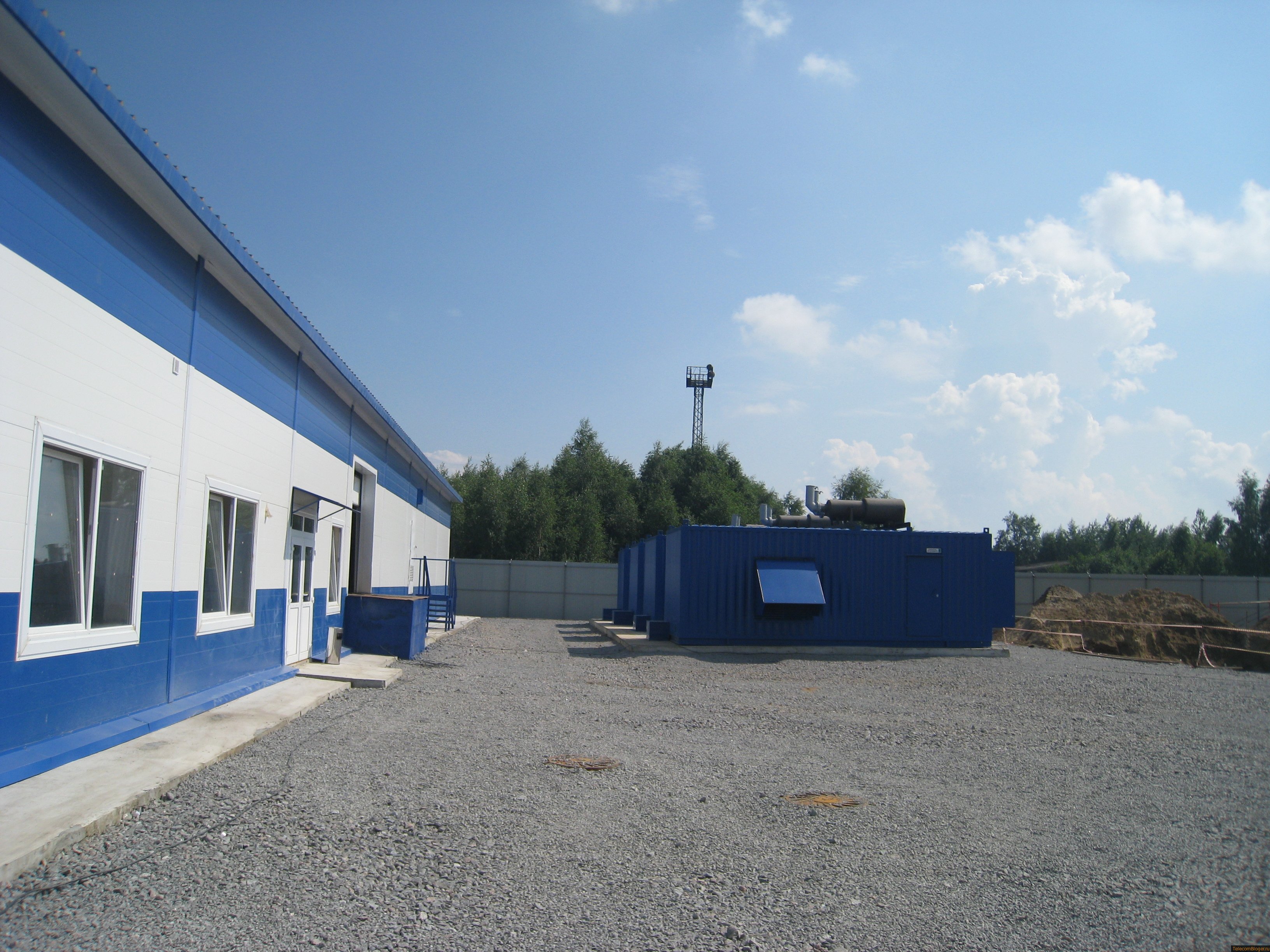

дизель генераторная установка (ДГУ) в контейнером исполнении
